10Gbps 串行误码仪SeBERT-100

简  述:
SeBERT-100 型串行误码仪包括一个模式发生器,错误探测器以及内部时钟数据恢复功能。支持10Gbps 码率,适合生产线使用,可用于TOSA/ ROSA 检测以及光调制器驱动。
品  牌:
日本 Alnair Labs
产品型号:
  • SeBERT-100
SeBERT-100型串行误码仪包括一个模式发生器,错误探测器以及内部时钟数据恢复功能。支持10Gbps码率,适合生产线使用,可用于TOSA/ ROSA检测以及光调制器驱动。
· 10Gbps,最高四通道

· SFP+/ XFP 兼容插口可选
· 27-1,231-1或64位可定义PRBS
· 内置CDR、内置时钟
· 单通道或多通道(可达10通道)
· 预加重、交叉点及EAM驱动选项
· 远程控制
参数指标
    min typ. max 单位
脉冲模式发生器 数据速率 9.95328   11.32
  数据模式 PRBS: 27-1,  223-1,  231-1, or 64 bit user-defined


  输出电压 300   500 mVpp
  上升/下降时间 (20-80%)   23   ps
  抖动(rms)   1.5   ps
误码探测器 输入灵敏度   30   mVpp
  探测阈值 -64 0 +64 mV
  PC界面   USB
 应用示例

软件界面;

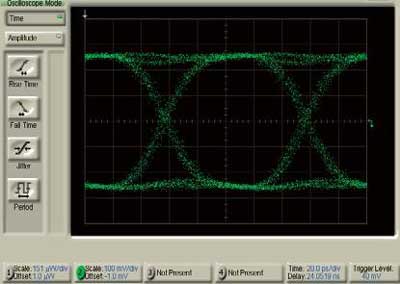

10Gbps眼图


典型应用领域
· 10G,4×10G,10×10G器件或光纤链路检测
· 低成本 TX/ RX 器件检测线
· 数据传输实验
