大电流脉冲电流发生器CPG-100B-1000P
简 述：
CPG-100B-1000P 可产生高达100A 的纳秒脉冲；也可作为跨导放大器为纳秒脉冲信号提供功率驱动能力
品 牌：
日本 Alnair Labs
产品型号：
- CPG-100B-1000-P
新闻
更多CPG-100B-1000-P大电流脉冲发生器可单独使用产生高达100A的纳秒脉冲，也可作为纳秒脉冲放大器提供功率驱动。
· 50Ω 纳秒脉冲放大器或100A/ 纳秒脉冲电流激光驱动器
· 高功率转换效率，宽度及高度可调脉冲
· LIDAR，激光材料处理，泵浦激光，引线点燃，相控阵雷达，激光瞄靶等应用。
参数指标

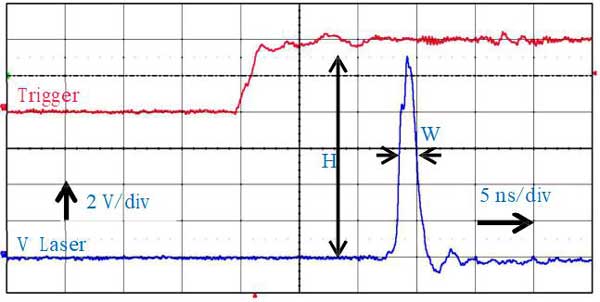

输出示例
· 50Ω 纳秒脉冲放大器或100A/ 纳秒脉冲电流激光驱动器
· 高功率转换效率，宽度及高度可调脉冲
· LIDAR，激光材料处理，泵浦激光，引线点燃，相控阵雷达，激光瞄靶等应用。
参数指标
| 类别 | 参数 | 指标 | 单位 |
| 产品信息 | 型号 | CPG-100B-1000-P-X-X | |
| 发生器 |
重复频率 | 单发 ~ 400 | kHz |
| 待机功耗 | < 50 | mW | |
| 时间分辨 | 依据触发输入的透明定时 | ||
| 精度 | 取决于输入信号 | ||
| 附加抖动 | < 5 | ps | |
| 突发模式 | 输出跟随输入 | ||
| 输出脉冲模式 | 单发/突发 / 周期 | ||
| 触发 | 外触发50 Ω 输入 | ||
| 输出 |
脉冲宽度, 固定的 | Typ. 1 ~ 5 | ns |
| 脉冲宽度调节 | 待询 | ||
| 输出电平 (50 Ω放大器版本) | > (供电=4V) | ||
| 脉冲电流@并联电感=300 pH, 脉宽 = 3 ns | 100A (供电 = 30V) 150A (供电 = 40V) 350 A (供电= 100V) |
||
| 脉冲电流@并联电感=300 pH, 脉宽 = 5 ns | 160A (供电 = 30V) 250A (供电 = 40V) 500A (供电 = 100V) |
||
| 电流摆率 | 3.33 | A/ns/V | |
| 输出阻抗 (大电流驱动器版本) | 10 ~ 100 | mΩ | |
| 输出耦合 | AC Coupling | ||
| 射频接口 | Advanced SMA |
