超窄线宽可调谐滤波器CVF-300CL/ BVF-300CL

简  述:
CVF-300CL/ BVF-300CL 分别为可编程/ 手动的超窄线宽可调谐滤波器:中心波长可调,滤波线宽最小可达30pm(3.7GHz),可达1500dB/nm 的滤波斜率。
品  牌:
日本 Alnair Labs
产品型号:
  • CVF-300CL
  • BVF-300CL
CVF-300CL/ BVF-300CL分别为可编程/手动的超窄线宽可调谐滤波器:中心波长可调,滤波线宽最小可达30pm(3.7GHz),可达1500dB/nm的滤波斜率。
·  超锐利滤波:1500dB/nm
·  极窄线宽:30pm (3.7GHz)
·  弹性化配置:带宽和中心波长可调
·  远程控制和功率监控(CVF-300CL)

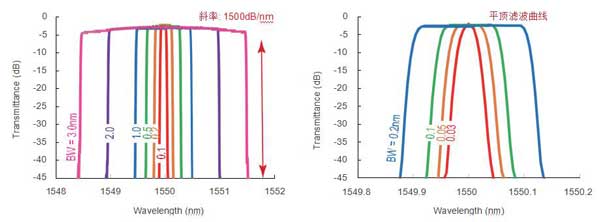

滤波性能

·  高达1500dB/nm (12dB/GHz)滤波曲线而不必在可变的滤波线宽和中心波长等参数方面予以妥协,为DWDM通道选择以及ASE噪声滤除的理想选择;
·  最窄3dB带宽为30pm,且支持30pm ~ 3nm连续调节。结合Etalon可实现<1GHz的光频梳梳齿选择功能
典型应用
· 在线自动化测试系统
·  DWDM系统窄带滤波
·  脉冲成型,ASE噪声滤除
技术指标
  CFV-300CL BVF-300CL
  min typ max min typ max
3dB带宽调节范围 0.03   3 0.03   3 nm
3dB带宽调节范围 3.7   370 3.7   370 GHz
滤波斜率 1000 1500   1000 1500   dB/nm
中心波长可调范围 标准
                 可选
1525   1610 1525   1610 nm
1515   1630 1515   1630 nm
波长准确度   ±0.05     -   nm
波长可重复性   ±0.01     -   nm
插损 (3dB线宽>0.1nm)
     (3dB带宽=0.03nm)
  4.5 6.5   4.5 5.5 dB
  5.5 8   5.5 7 dB
回损 40 45   40 45   dB
带外抑制 40 50   40 50   dB
偏振依赖损耗(PMF)   0.2     0.2   dB
最高输入功率 500 500 mW
光纤 SMF或PMF
接口 FC/SC, SPC/APC
高级功能 峰值定位/ 内置功率计 -
