皮秒脉冲电流发生器

简　　述：

不同于高带宽信号发生器只能输出电平信号，独特的皮秒脉冲电流发生器可驱动负载。最短30ps 的脉冲，可用于触发调制器、激光驱动器，产生超高速调制信号；高电压输出选件支持直接驱动绝大多数市售的增益调制激光器在激光加工领域，皮秒电流脉冲发生器可用于激光重频和脉宽控制。

品　　牌：

日本 Alnair Labs

产品型号：

EPG-210

产品咨询保修/维修/计量校准

新闻

应用

技术文章

详细信息
相关产品
资料下载

皮秒电脉冲发生器
EPG-210皮秒电脉冲发生器可产生重频、脉宽可调的皮秒超快电脉冲，用于触发调制器或激光驱动器；提供高压输出选件可驱动绝大多数市售增益调制激光器；还可用于激光加工领域控制激光重频和脉宽。
· 短至30ps的电脉冲，可选脉宽可调至200ps
· 17ps快速上升/下降沿+低附加抖动
· 重频通过简单地调节输入时钟/触发在1MHz ~ 5GHz范围调节，原则上可实现单发；支持pulse-on-demand
· 对比昂贵的40Gbps脉冲模式发生器，具备极佳性价比
· 可调脉宽和重频
· 单端或差分输出
参数指标：

		FW HM = 30 ps			FW HM ≧ 50 ps
		min.	typ.	max.	min.	typ.	max.	unit
输入	信号类型		正弦/ 方波			正弦/ 方波		Vpp
	输入电平	0.3		0.5	0.3		0.5	Vpp
	重复频率	0.001		5	0.001		5	GHz
输出	脉宽 (FWHM) (标准型)		30 +/-5			( 50 / 75 / 100 ) +/-8		ps
	脉宽调节 (可选)4	0		+200	0		+200	ps
	上升时间 (20 - 80 %)	12	14	17	14	17	19	ps
	下降时间(20 - 80 %)	11	13	15	12	15	17	ps
	输出电压(标准)	0.4	0.5	0.6	0.5	0.6	0.7	Vpp
	(可选)	5			5			Vpp
	附加脉冲抖动			0.5			0.5	ps
	电学耦合	AC			AC
	接口	Advanced SMA			Advanced SMA
	阻抗		50			50		Ohm
	运行温度	15		35	15		35	°C
	储存温度	-20		70	-20		70	°C

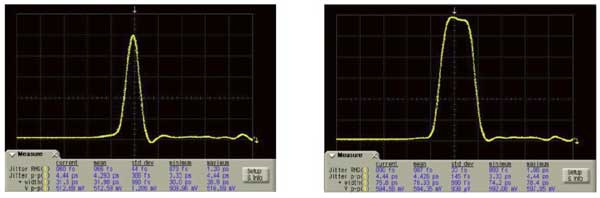

输出示例：

应用示例：

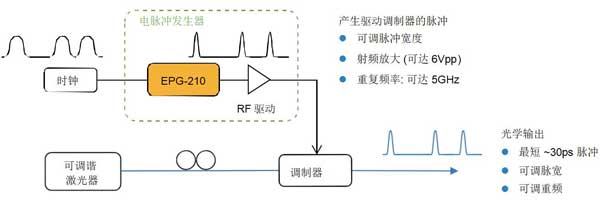

驱动铌酸锂调制器可产生17ps上升/下降沿光脉冲

直接驱动增益调制激光器可产生30-60ps低抖动光脉冲

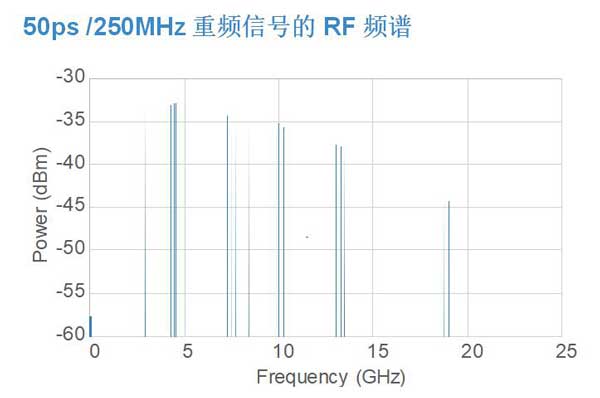

作为射频频率梳使用
EPG-210覆盖至25GH在的高速射频分量使其可以作为射频梳使用；梳齿间距可通过调节重频来改变；可用于射频天线表征、测试
