可调谐FBG 滤波器WTF-200
简 述：
WTF-200 可调谐FBG 滤波器采用压缩FBG 的方式进行调节。与传统的伸展式调节相比，调谐范围更宽，典型调谐范围可达20nm。
品 牌：
日本 Alnair Labs
产品型号：
- WTF-200
新闻
更多WTF-200 可调谐FBG滤波器采用压缩FBG的方式进行调节。与传统的伸展式调节相比，调谐范围更宽，典型调谐范围可达20nm。
· 窄带光学滤波
· 锐利的滤波边沿
· 低插入损耗
· 带通或带阻

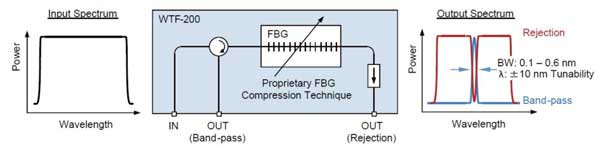

工作原理
WTF-200 可调谐FBG滤波器技术参数
典型应用
· 光信号选择/ 滤除
· 背景噪声抑制
· 可调谐激光反射器
· 窄带光学滤波
· 锐利的滤波边沿
· 低插入损耗
· 带通或带阻
工作原理
WTF-200 可调谐FBG滤波器技术参数
| 型号 | T01 | T02 | T03 | |||||||
| min | typ | max | min | typ | max | min | typ | max | ||
| 调谐范围 | 10 | 20 | 20 | nm | ||||||
| 3dB带宽 | 0.08 | 0.1 | 0.16 | 0.2-0.3 | 0.4-0.6 | nm | ||||
| 峰值插损 | 3.5 | 8 | 2.5 | 3.5 | 2.5 | 3.5 | dB | |||
| 插损起伏 | 0.2 | 0.5 | 0.2 | 0.5 | 0.2 | 0.5 | dB | |||
| 带外抑制 | 23 | 26 | 23 | 26 | 23 | 26 | dB | |||
| 陷波深度 | 3-6 | 10 | 15 | dB | ||||||
| 中心波长 | 1030 - 1070/ 1280-1330/ 1520-1610 | dB | ||||||||
| 最高输入 | 0.5 | W | ||||||||
| 光纤 | SMF or PMF | |||||||||
| 接口 | FC/SC, SPC/APC | |||||||||
典型应用
· 光信号选择/ 滤除
· 背景噪声抑制
· 可调谐激光反射器
