便携式高精度亮度计LS-150/LS-160

简  述:
测量光源和反射光用新一代手持式数字亮度计。其设计沿用先前版本的主要特点,但配备新功能和参数、精确性更高、测量范围更广。
品  牌:
日本 柯尼卡美能达
产品型号:
  • LS-150
  • LS-160

便携式高精度亮度计

LS-150和LS-160亮度计机身轻巧、外形紧凑,采用电池供电,用于测量各种亮度条件。新一代的这两款新仪器是LS-100和LS-110的杰出继任者,其功能和使用性能均已改进。这两款仪器的测量范围更广,V(λ)相关性也已改进(CIE相关视觉亮度曲线)。

若要实现更精确的亮度测量,测量仪器的相对光谱敏感度应完美匹配人眼的明视觉敏感度,以CIE光谱发光效率V(λ)为代表。除了使用性能改进外,LS-150 / 160与V(λ)的相关性也已改进,且测量范围大幅增至999,900 cd/m2 (LS-150)和9,999,000 cd/m2 (LS-160)。

LS-150和160具有与LS-100和LS-110相同的用户体验功能:

  • SLR(单镜头反射)光学系统和手枪式握把设计可让操作员精确控制靶向,确保取景器即使在很短的距离也可显示精确的待测区域。

  • 取景器内和外置显示屏上均显示测量的亮度值。

  • 光学系统具有先进的杂光抑制功能,消除了测量区域外光线的影响。

  • 使用选配近摄镜头时,可测量直径小至0.4mm的区域 (LS-160)(有关测量区域的信息,请查看仪器规格中的表格)。

  • 真正的新一代测量仪器,兼顾高精度和用户体验。LS-150还符合DIN 5032-7 B类标准。

主要应用

  • CRT、LED和EL的亮度测量。

  • 道路和隧道亮度测量。

  • 铁路系统信号测量。

  • 道路和机场信号测量。

  • 照明和户外标志测量。

  • 照明设备和装置测量。

  • 研究和测量测试。

  • 设备亮度测量。


主要规格

型号 亮度计LS-150 亮度计LS-160

类型

用于测量光源和表面亮度的单反型点式亮度计

测量角

1/3°

光学系统

单反型,f=85mm F2.8透镜

视角

相对光谱敏感度

匹配CIE光谱发光效率函数V (λ)

适用标准

DIN 5032-7 Class B

接收器

硅光敏元件

最小测量面积

Ø 14.4 mm (1.3mm)

Ø 4.5 mm (0.4mm)

最短测量距离

1,012mm (213mm)

测量模式

亮度;亮度差;峰值 / 谷值亮度或亮度比率

测量时间

AUTO:0.7 ~ 4.3秒

MANUAL:0.7 ~ 7.1秒



亮度单位

cd/m2或fl(可在菜单中切换)

亮度范围

0.001 ~ 999,900 cd/m2

0.01 ~ 9,999,000 cd/m2

精度

(亮度)±2%±2小数位(1cd/m2以内)

(亮度)±2%±2小数位(10cd/m2以内)

(亮度)±2%±1小数位(1cd/m2以上)

(亮度)±2%±1小数位(10cd/m2以上)

(光源A:环境温度为20 ~ 30°C/68 ~ 86°F时测量)

重复性

(亮度)0.2%+1小数位

(测量主体:光源A)



(亮度)0.2%+1小数位

温湿度范围

0~40℃;相对湿度:85%或以下(35℃),无凝露

杂光抑制

1%或以下

偏振误差

1%或以下

温度漂移

0.2%/K或以下

校正标准

柯尼卡美能达标准/用户标准切换模式

色彩校正因数

通过数值输入设置;范围:0.001 ~ 9.999

标准亮度

10个:通过测量或数值输入设置

数据存储

1000组

显示

外部:带背光(带调光功能)的多位液晶显示屏和其他指示

取景器:带LED背光的4位液晶显示屏



端口

USB2.0

同步测量

20 Hz ~ 400 Hz

电源

USB总线电源、AC适配器(另售)

操作温湿度范围

0~40°C,相对湿度:85%或以下(35°C),无凝露

存储温湿度范围

0~45°C,相对湿度:85%或以下(35°C),无凝露

尺寸

71×214×154mm

重量

850g(不含电池)

标准配件

镜头盖、ND目镜滤镜、目镜盖、手提箱、腕带、USB连接线、数据管理软件CS-S20

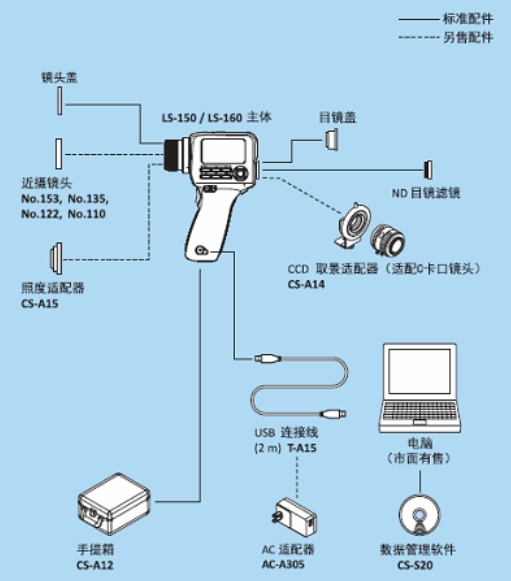

系统配件图
