显色照度计CL-70F

简  述:
小巧、易用的光源(包括LED照明和EL照明)测量仪器。CL-70F可提供CRI显色指数、光谱辐射照度、峰值波长、三刺激值、色度、相关色温、特征波长、色纯度、照度以及差值测量的入门级解决方案。
品  牌:
日本 柯尼卡美能达
产品型号:
  • CL-70F

性价比极高的光源色彩及照度测量解决方案

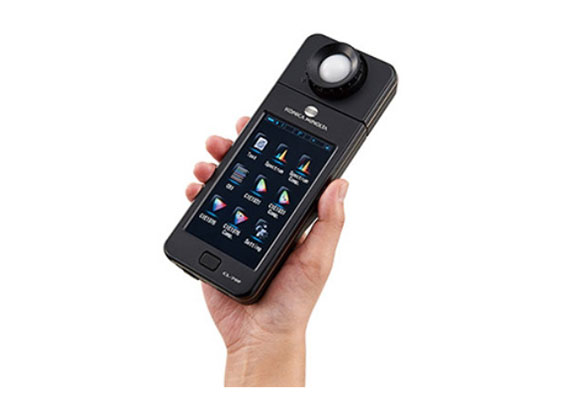

显色照度计CL-70F是一款轻便的手持式测量仪器,用于测量光源(包括全新的LED和EL光源)的色彩和照度。测量数据是以CRI显色指数、三刺激值、照度、色度、特征波长、色纯度、相关色温和与目标的差值形式显示的。

CL-70F可搭配另购的闪光同步线进行摄影闪光灯的光谱测量。

作为标准配件随附的实用软件CL-SU1w内含了用于数据捕捉和分析的更多高级功能

主要用途

  • 餐厅、博物馆、工作室和舞台等所用特殊照明光源的测量与评估。

  • 室内光源(如LED、荧光灯等)的测量与评估。

  • LED广告牌的开发、质量控制及维护

  • LED照明模块光分布特性的评估

  • 照明器材照度分布的评估

  • 建筑及室内照明的研究

  • 空间照明生产及调整

  • 色彩检视灯箱维护

  • 投影仪光源研究与色彩检验

  • 心理研究实验的环境检查

CL-70F的主要规格

型号

显色照度计CL-70F

照度计等级

符合JIS C1609-1:2006“照度计部分1:常规测量仪器”的AA级,符合DIN 5032第7部分C级

传感器

CMOS线性图像传感器

光谱波长范围

380 nm ~ 780 nm

输出波长间隔

1 nm

测量范围

持续光照:1 ~ 200,000 lx,1,563 ~ 100,000 K (色度显示需要5 lx或以上)

闪光灯:20 ~ 20,500 lx・s,2,500 ~ 100,000 K

精度(标准光源A)*1 *2

EV:显示值的±5%+1位

xy:0.003(800 lx时)

重复性(2σ)

(标准光源A)

EV:30~200,000 lx:1%+1位,1~30 lx:5%+1位 *3

xy:500 to 200,000 lx:0.001 (*4)

xy:100 to 500 lx:0.002 (*4)

xy:30 to 100 lx:0.004 (*4)

xy:5 to 30 lx:0.008 (*4)

可见光区域相对光谱敏感度(f1’)

9%以内

余弦响应(f2)

6%以内

温度偏差(fT)

EV:±5%,xy:±0.006

湿度偏差(fH)

EV:±3%,xy:±0.006

电源

USB总线电源

响应时间

持续光照(最大值):15秒

持续光照(最小值):0.5秒

闪光灯:1 ~ 1/500秒(1档间隔)*5

色彩显示模式

相关色温Tcp、与黑体Δuv的差异、XYZ、xy、u'v'、特征波长λd、色纯度Pe、光谱辐射照度、EV、CRI(Ra、Ri)、峰值波长λp、曝光值

其他功能

数据存储:999个数据、预设功能、自动关机功能

显示语言

英语、日语、简体中文

接口

USB 2.0 Mini B

操作温度和湿度范围

-10~40℃,相对湿度85%或以下(35℃时),无凝露

储存温度/湿度范围

-10~45℃,相对湿度85%或以下(35℃时),无凝露

尺寸

73 (宽)×183 (高)×27 (深)(不含突出按钮)

*1 测量模式:持续光照(范围L),曝光时间:自动

*2 EV为线性

*3 10次测量(2σ) /Ave

*4 10次测量(2σ)

*5 快门速度

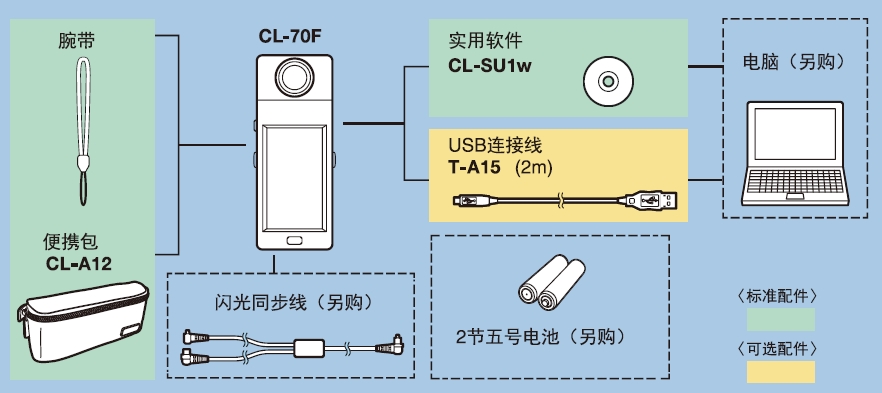

系统配件图
