T-10系列照度计

简  述:
可用于简单、低成本的多点测量。 使用微型探头型号,即使在狭小空间里也可进行照度测量。
品  牌:
日本 柯尼卡美能达
产品型号:
  • T-10A
  • T-10MA
  • T-10WSA
  • T-10WLA

符合JIS AA级和DIN B级要求的可靠、无后顾之忧的照度计

照度计T-10A和T-10MA符合JIS C 1609-1:2006 AA级中"照度计第1节:一般测量仪器"和DIN 5032第7节B级中"光度测定;照度计和亮度计的分类"的要求,可以使测量的精确性、可靠性更高且无任何后顾之忧。符合这些标准的照度计通常用于对各种行业领域的普通照明光源、白色LED照明灯等光源的测量。

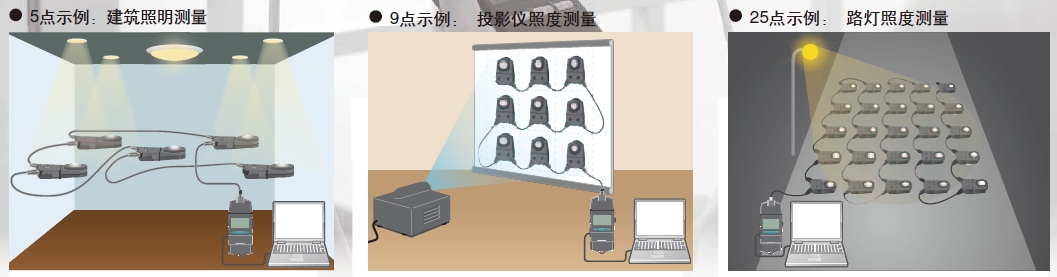

简单、低成本的多点测量系统 (2~30个点)

用一台仪器和几个探头就可以轻松地测量投影仪等的照度分布。

与PWM控制光源兼容。可以进行对下一代光源的测量

PWM是"脉冲宽度调制"的缩写,"脉冲宽度调制"是一种通过控制脉冲信号ON期间和OFF期间的比率来控制信号强度的方法。脉冲信号是一种在ON和OFF之间反复交替的信号,ON期间在一个周期中的百分比被称为"占空比"。PWM控制照明是一种通过控制来自脉冲发射源光占空比(发光时间)来控制灯亮度的方法。发光时间越长,光就会变得越亮;反过来,发光时间越短,光就会变得越暗。

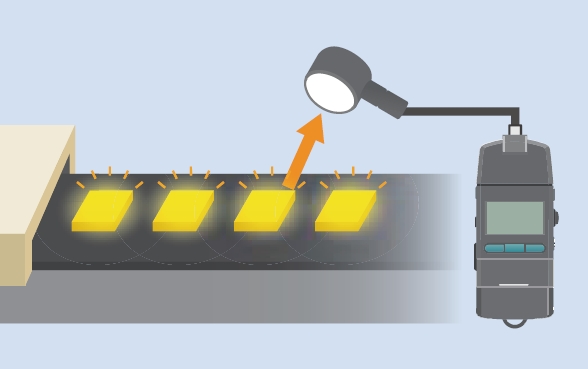

可分离探头

探头和主机可以互相脱离并用局域网数据线进行连接,这使其可轻松地作为检测系统的一部分进行安装

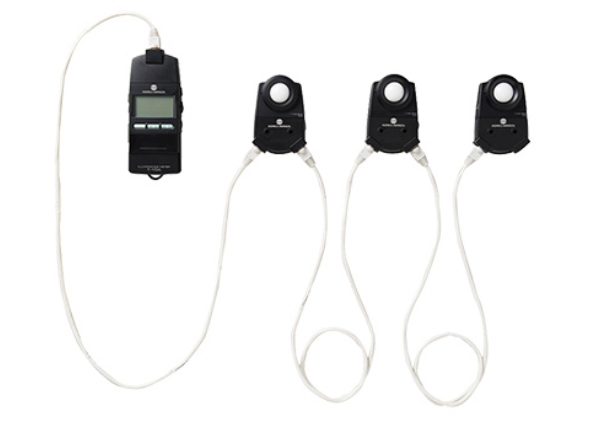

多点照度测量系统

主要应用

  • 官方检测机构
  • 照明设备制造者的研究/检测
  • 工厂、办公室、医院等中的维护
  • 安全照明、街道照明等的照度控制
  • 建筑光源的检测
  • LED照明厂房的照明控制
  • 作为光通量或光强分布等的测量设备的传感器


主要规格

型号 照度计T-10A
<标准探头>
照度计T-10MA
<微型探头>
照度计T-10WSA
<防水微型探头>
照度计T-10WLA
<防水微型探头>
种类 带有可分离探头的多功能数字照度计(最多可进行2-30个点的多点测量)
照度计等级 符合JIS C 1609-1:2006 AA级中"照度计第1节一般测量仪器"的要求符合DIN 5032第7节B级 符合JIS C 1609-1:2006 对于特殊照度计的要求*1
传感器 硅光电管
相关光谱敏感度 CIE光谱发光效率V(λ)偏差6% (f1')以内
余弦修正特性(f2) 3%以内 10%以内
测量范围 自动量程变换(模拟输出时可手动变换5个量程)
测量功能 照度(lx);照度差(lx);照度比(%);积分照度(lx·h);积分时间(h);平均照度(lx)
测量范围 照度 0.01~299,900 lx;
0.001~29,990 fcd
1.00~299,900 lx;
0.001~29,990 fcd*2
积分照度 0.01~999,900 × 103 lx·h;0.001~99,990 × 103 fcd·h / 0.001~9999h
用户校准功能 CCF(色彩修正参数)设置功能:测量值 × 0.500~2.000
线性 显示值的±2% ±1位
温度/湿度误差 ±3%以内
数字输出 USB
模拟输出 1mV/位,(最大读数3V);输出阻抗:10KΩ;90%响应时间:28ms
显示 3或4位有效数字的LCD,带背光照明(自动照明)
电源 电源适配器AC-A308(另售:用于1-10个探头)或
电源适配器AC-A311(另售:用于1-30个探头)
电池寿命 72小时或更长(使用碱性电池连续测量的情况下)
工作温度/湿度范围 -10~40°C,相对湿度85%以下(35°C),
无凝露
5~40°C,相对湿度85%以下(35°C),
无凝露
存储温度/湿度范围 -20~55°C,相对湿度85%以下(35°C),
无凝露
0~55°C,相对湿度85%以下(35°C),
无凝露
尺寸 69 × 174 × 35 mm 主机:69 × 161.5 × 30 mm
探头: Ø16.5 × 13.8 mm
连线长度 1 m 5 m 10 m
重量
(不含电池)
200 g 205 g 260 g
(仅探头:
120 g)
340 g
(仅探头:
200 g)
*1 符合JIS C 1609-1:2006 AA级除余弦修正特性(f2)以外的所有项目要求。
*2 在1.00 lx以下可进行测量,但也会因声噪影响导致测量结果不稳定。
<使用微型探头和防水微型探头的注意事项>
*在测量期间,不要触摸线缆。这样做可能会导致测量值不稳定。
*在测量期间,应固定住数据线。如果不这样做,可能会导致测量值不稳定。
