Model 251型环形光栅平场光谱仪
简 述：
McPherson 公司生产多种工作在极紫外和软X 射线波段的光谱仪。对于某些特殊的应用，此种光谱仪应用特殊波长范围的分析。对于开发激光激发的13.5nm 的氙灯等离子极紫外光源和诊断托卡马克装置的短寿命的等离子等实验，平场相差校正光谱仪是*佳选择，并且具有明显的优势。
品 牌：
美国 Mcpherson
产品型号：
- Model 251

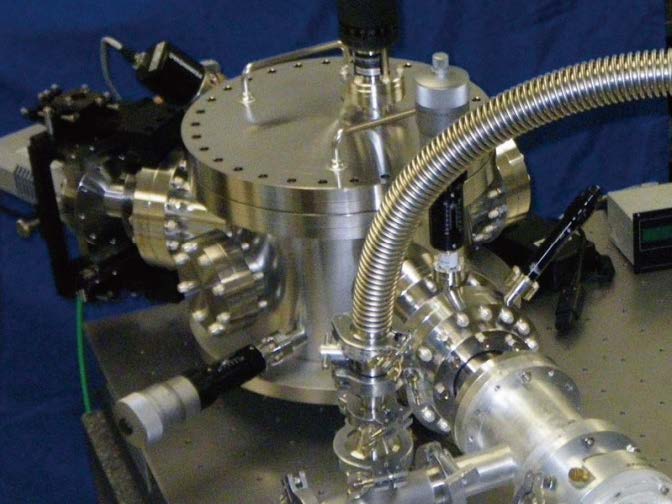

Model 251 型环形光栅平场光谱仪
• 真空度可达10-9torr
• 任何角度操作
• 多种探测器可选
• 像差校正的轮胎曲面光栅
• 任何角度操作
• 多种探测器可选
• 像差校正的轮胎曲面光栅
• 适合焦平面探测器（CCD/MCP）
• 成像
• 快速光谱采集 10-170nm
• 成像
• 快速光谱采集 10-170nm
McPherson 公司生产多种工作在极紫外和软X 射线波段的光谱仪。对于某些特殊的应用，此种光谱仪应用特殊波长范围的分析。对于开发激光激发的13.5nm 的氙灯等离子极紫外光源和诊断托卡马克装置的短寿命的等离子等实验，平场相差校正光谱仪是*佳选择，并且具有明显的优势。
平场环面光谱仪主要工作在固定的波段，光学上环面和相面校正的设计方法，决定了光谱仪工作于一些固定光谱波段。由于光栅密集型设计及其制作难特点，选择合适的光栅是非常有限的。如果选择到您希望的光谱波段的光栅，那么您太幸运了。相对简单的光学系统， 即可获得成像效果，又可得到良好的光谱分辨率。此类光谱仪可利用CCD 相机直接探测高能量光谱、MCP 微通道板像增强器可以作为此套系统作为光学闸门。
技术参数：
McPherson 251 型环面平场光谱仪：
相差校正平场环面光谱仪的焦平面为40mm，适合于微通道板的像增强器。紧凑的和通用的光谱仪结构非常牢固。此套仪器我们大部分客户都用于托克马克等离子研究实验。可含有2-3 个光栅塔轮，衍射光栅同时背靠背放置，双驱动，转动扫描大的等离子体部分。如有需求，请咨询。
|
偏向角
|
G/mm
|
分辨率 (nm)
|
焦平面宽度 (mm)
|
光谱范围 (nm)
|
光谱范围 (eV)
|
|
140
|
2105
|
0.05
|
40
|
9.5 to 32
|
130 to 39
|
|
140
|
450
|
0.10
|
40
|
10 to 110
|
124 to 11
|
|
140
|
290
|
0.16
|
40
|
15.5 to 170
|
80 to 7
|
平场光栅光谱仪结构
• VLS（Variable Line Spacing），可变间距光栅
• 获得平场焦平面；
• 良好的像差修正
• 超环面基地VLS 光栅- 像散修正；
• 光谱范围： 1-20nm 或10-170nm
• 代表型号： 251,251MX
