半导体激光驱动器及锁定伺服器

简  述:
MOGLabs DLC、LDD 分别为配合ECDL 振荡器、放大器的电源及控制器。除为LD 提供低噪声恒流源、温控及TEC 驱动器以外,集成超窄线宽激光器所需的完整驱动功能,例如光电探测器、LD 电流调制、频率扫描、压电陶瓷微动台驱动等,满足ECDL 锁定、调谐所需的所有功能。
品  牌:
澳大利亚 Moglabs
产品型号:
  • DLC
  • LDD
  • FSC
MOGLabs DLC、LDD 分别为配合ECDL 振荡器、放大器的电源及控制器。除为LD 提供低噪声恒流源、温控及TEC 驱动器以外,集成超窄线宽激光器所需的完整驱动功能,例如光电探测器、LD 电流调制、频率扫描、压电陶瓷微动台驱动等,满足ECDL 锁定、调谐所需的所有功能。

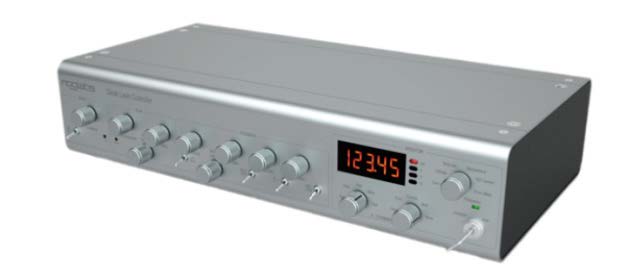

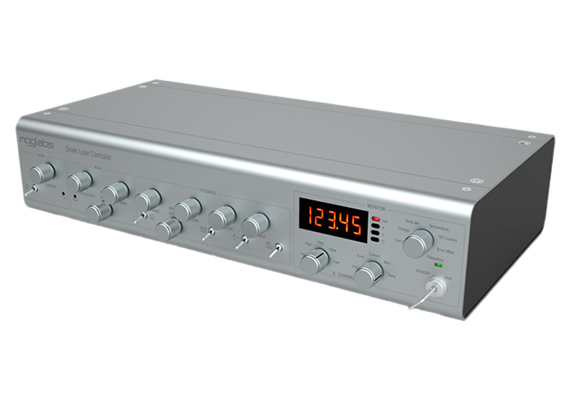

DLC 激光驱动器

• 用于CEL、LDL、ILA 激光器
• <100pA/ √ Hz 噪声,*大电流250mA
• 含TEC 驱动温控,±5mK/℃
• 两路高压压电陶瓷驱动器
• 低噪声差分光电管,700kHz 带宽
• 内置解调器
• 内置AC 调制源(250kHz/50mA,用于赛曼线圈等
• 内置扫频发生器
• 电流调制器
LDD 放大器电源

• 适用于MOA/MSA 放大器
• 8A/5V 低噪声电源
• 60W TEC 驱动温控器,±5mK/℃
• 数字PID 温度伺服
• 150V 压电驱动
• 40kHz 带宽/150mA 深度电流调制
• 光电管输入接口

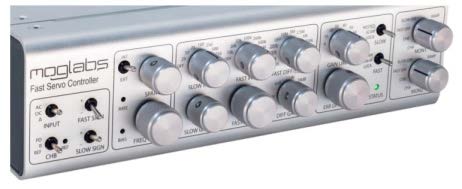

FSC 是一台快速伺服PID 驱动器,用于激光器与高稳定基准(如超精细腔)等锁定。FSC 即可提供*高35MHz 的高速调制信号用于直接注入激光器的电流调制,也可提供压电调制信号供压电驱动器时使用。全模拟设计保证40ns 的低传输延时

FSC 快速伺服器
• 高带宽PID/ PI²D 控制
• 全模拟信号处理,40ns 低传输延时
• 直观控制
• 两路示波器轨迹选择器开关
• 自动锁定示波器轨迹中心
• 两路反馈回路
• 高带宽外部调制
• 内置斜升发生器
• 两路低噪声光电探测器供电
FSC 技术参数
通用
带宽(快速输出) >35MHz (-3dB)
传输延时 <40ns
外调制 0 ~ 35MHz (-3dB)
扫频模式 内置或外接
内置扫频速率 1~50Hz 可调
监控输出 两路可选监控,±5V
输入
A,B 输入 SMA,1MΩ,±2.5V
外接扫频 SMA,1MΩ,0~2.5V,10kHz 带宽
外部增益控制 SMA,1MΩ,±1V
外部快速调制 SMA,1MΩ,±1V
输入噪声 <5.5nV/ √ Hz
误差偏置 ±450mV
TTL 锁定输入   3.3mm 立体声插孔,低电平生效

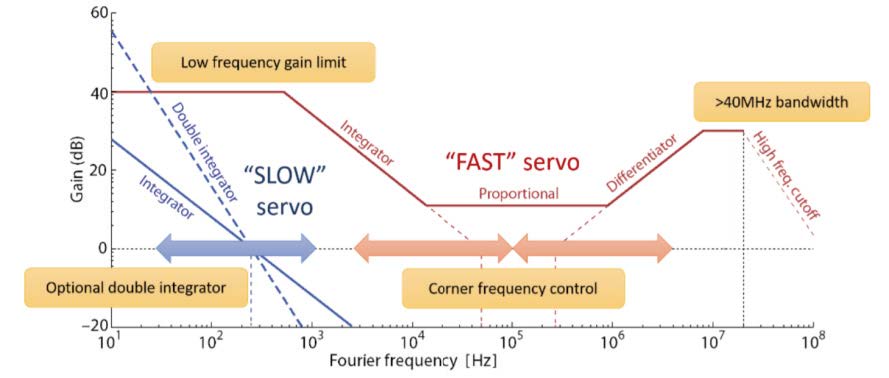

伺服控制
伺服类型 独立可配置快速及慢速伺服,可嵌套
控制行为 慢:I 或 I?;快:PID
慢速积分器 关,25Hz ~ 1kHz
快速增益 -14dB ~ 46dB
快速积分器 关,10kHz ~ 2MHz
快速差分器 关,200kHz ~ 10MHz
快速差分器增益限 0 ~ 24dB
可调低通滤波器 关,25kHz ~ 200kHz
快速增益限 关,0 ~ 60dB
慢速输出 SMA,0 ~ 5V,50Ω 阻抗
快速输出 SMA,±2.5V,50Ω 阻抗
