射频电子学设备

激光与原子分子相互作用中，射频（微波）被广泛的使用于超精细能级激发、激光移频、激光锁定、AOM 驱动等。这类实验除对微波位相噪声和振幅噪声有极高要求外，还要求微波有程控或触发控制通断、程控或外加信号控制调制以及PID 反馈控制等功能。MOGLabs 为科学家提供量身定做的敏捷型射频合成器ARF/XRF、四通道射频合成器QRF、AOM驱动器AAD，集成上述功能于一体，并集成功率输出可直接驱动AOM，满足多方面的射频源需求。

型号	ARF/XRF	QRF	AAD
通道数目	2	4	1（AADPCB），2（AAD420）
最高输出功率	+36dBm（421）+16dBm （021）	+36dBm（241）， +10dBm（041）	+36dBm
射频源	DDS（AD9910）	DDS（AD9959）	内置可变振荡器，或外置振荡源
频率范围	20 - 400MHz	10 - 200MHz	70 - 210MHz（内）， 70 - 350MHz（外）
内置参考源	20MHz TCXO	25MHz TCXO	No
计算机可控制	Ethernet，USB	Ethernet，USB	No
频率控制	32-bit（0.23Hz 步距）	32-bit（0.12Hz 步距）	10 圈电位器
振幅控制	12-bit	10-bit	单圈电位器
位相控制	16-bit	14-bit	无
TTL 开关时间	<40ns	<40ns
主调制	AM/FM/PM，10MHz	AM/FM/PM，100kHz	AM/FM，500kHz
次调制	AM/FM/PM，1MHz	N/A	AM/FM，500kHz
内置 PID	Yes	Yes	No
表格指令间距	16ns（XRF）1 s（ARF）	10 s	N/A
数字 I/O	16 路高速 I/O	无	无

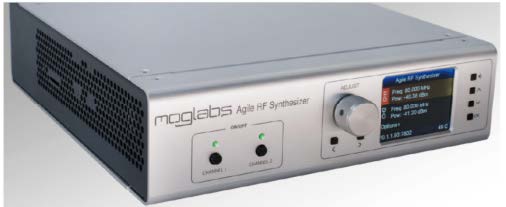

敏捷型射频合成器ARF/XRF

选件

• 16 路数字输入输出（XSMA）

• 用于噪声抑制及锁频的信号调整（B3121）

特性

• 两路独立或同步输出

• 卓越的模拟调制（AM/FM/PM）带宽：10MHz

• 用于强度稳定或频率锁定的PID 控制

• 高功率输出：2×4W/ 通道（421 型）

• 宽频谱范围：20 ~ 400MHz

• 自动执行表格指令，用于复杂序列

• 16 路独立数字信号输出，表格控制

• 射频输出功率监控及保护

• 可靠的开路/ 短路保护

• 数字信号输入控制快速（50ns）射频开/ 关，以及触发

• 极低位相噪声

• 外置时钟输入

• 三路模拟输出

应用

• AOM 驱动

• 噪声抑制及激光频率锁定

• 金刚石NV 量子操控

• 激光冷却，原子陷俘，光谱

• BEC

• 量子光学：压缩场

• 场致透明与慢光速

• 时频基准

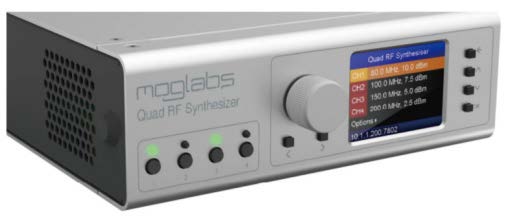

四通道射频合成器QRF

特性

• 高功率：通过选件可达2W/ 通道

• 10 ~ 200MHz 宽范围精密调节

• 每通道独立模拟调制（AM/FM/PM/PID）

• 表格指令运行模式：顺序产生复杂频率/功率/ 位相/ 波形

• PID 控制，用于强度稳定及漂移补偿

• 通过网口和USB 的简便控制

• TTL 快速通断控制，40ns 延时

• 牢靠的开路/ 短路保护

应用

• AOM 驱动

• 噪声抑制及激光频率锁定

• 金刚石NV 量子操控

• 激光冷却，原子陷俘，光谱

• BEC

• 量子光学：压缩场

• 场致透明与慢光速

• 时频基准

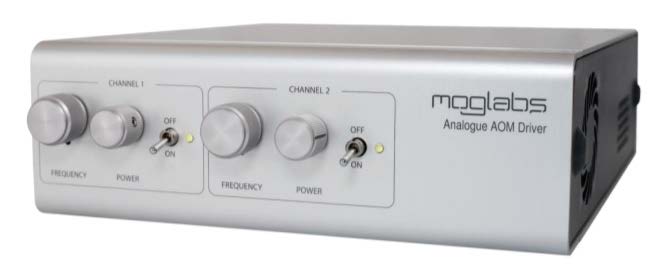

AOM 驱动器AAD

• 高功率：可达+36dBm / 通道

• 70 ~ 200MHz 频率范围

• 高调制带宽：500kHz（FM、AM）

• RF 功率输出及监控输出（-22 dBc）

• TTL 外触发快速通/ 断控制

• 十圈频率调节，单圈功率调节

• 低位相噪声高稳定性VCO

光学附件

MOGLabs 为冷原子实验提供大量必备附件。
