TLS带通可调谐超连续谱光源

简　　述：

TLS 带通可调谐超连续谱光源是超连续谱光源与Poly电驱带通可调谐滤光片的结合体。 TLS-RED适合精细带宽控制；TLS-BLUE是固定带宽控制。

品　　牌：

韩国 SLI

产品型号：

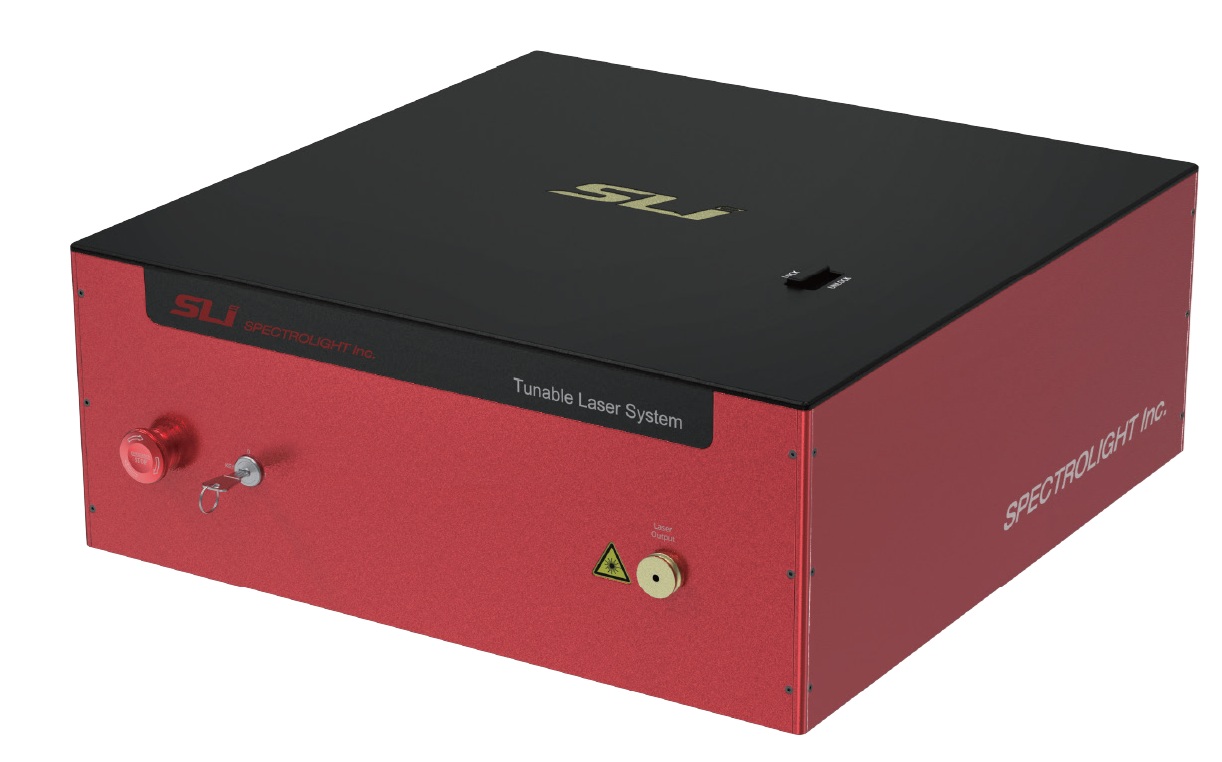

TLS-RED

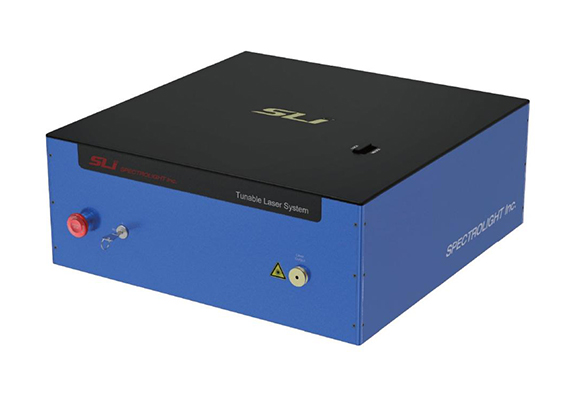

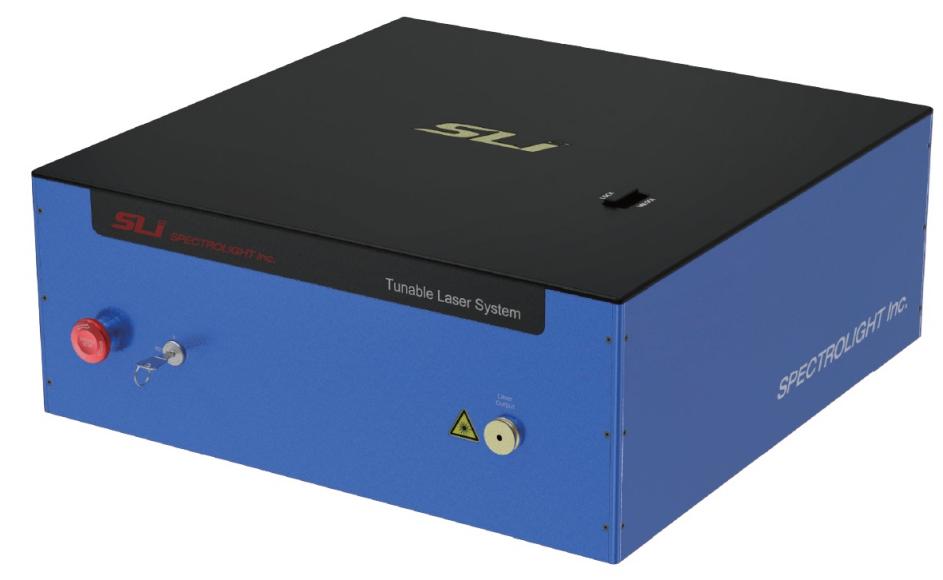

TLS-BLUE

产品咨询保修/维修/计量校准

新闻

应用

技术文章

详细信息
相关产品
资料下载

TLS 带通可调谐超连续谱光源是超连续谱光源与Poly电驱带通可调谐滤光片的结合体。

TLS-RED适合精细带宽控制；TLS-BLUE是固定带宽控制。

超连续谱光源的光谱覆盖范围是410-1700nm,与Poly带通可调谐滤光器完好匹配
超连续谱光源的皮秒脉冲和MHz重复频率适合TCSPC应用，加上Poly-RED带通可调谐滤光器精细调控波长与带宽的优势，特别适合于瞬态荧光光谱的激发
高功率的超连续谱光源加上Poly-BLUE带通可调谐滤光器在10nm输出带宽时可输出超过40mW的光功率，非常适合做高光谱成像的照明光源
在做单色照明光源时比激光器扩束照明完全消除了散斑效应，且功率稳定性更高

选配TLS 带通可调谐超连续谱光源的步骤：

1、根据应用，大致选择TLS 带通可调谐超连续谱光源的功率水平

型号	TSL10	TSLM10	TSLM20	TSLM40	TSLM35V	TSL80V	TSLM70
平均功率级别	入门级		中等			高等
应用	- TCSPC皮秒脉冲光源 - 探测器校准		-荧光成像 -缺陷检测

2、如果需要更窄带宽或带宽可调，选择匹配Poly-RED,如果追求更高输出功率选择匹配Poly-BLUE

型号	可见光功率	总功率	重频	脉宽ps	调谐范围nm	带宽nm
TSL10-RED	100 mW	1 W	2 MHz	<300	450 - 1700	2 - 15nm 可调
TSLM10-RED	250 mW	1 W	10 MHz	<50	410 - 1700
TSLM20-RED	500 mW	2 W	20 MHz	<50	410 - 1700
TSLM40-RED	1 W	4 W	40 MHz	<50	410 - 1700
TSLM35V-RED	1 W	3.5 W	0.01 to 40 MHz	<50	410 - 1700
TSL80V-RED	1 W	8 W	0.01 to 200 MHz	<300	430 - 1700
TSLM70-RED	2 W	7 W	80 MHz	<50	410 - 1700
TSL10-BLUE	100 mW	1 W	2 MHz	<300	450 - 1700	10nm 或20nm
TSLM10-BLUE	250 mW	1 W	10 MHz	<50	410 - 1700
TSLM20-BLUE	500 mW	2 W	20 MHz	<50	410 - 1700
TSLM40-BLUE	1 W	4 W	40 MHz	<50	410 - 1700
TSLM35V-BLUE	1 W	3.5 W	0.01 to 40 MHz	<50	410 - 1700
TSL80V-BLUE	1 W	8 W	0.01 to 200 MHz	<300	430 - 1700
TSLM70-BLUE	2 W	7 W	80 MHz	<50	410 - 1700

3、根据匹配的Poly-RED或Poly-BLUE选择TLS 带通可调谐超连续谱光源整机的波段范围。

RED型号	BLUE型号	波段范围(nm)
Poly-RED-VIS	Poly-BLUE--VIS	430-790
Poly-RED-IR	Poly-BLUE--IR	775-1150
Poly-RED-SWIR	Poly-BLUE--SWIR	1140-1700
Poly-RED-Custom	Poly-BLUE--Custom	自定义范围

4、TLS-RED设备参数

	TSL10-RED	TSLM10-RED	TSLM20-RED	TSLM40-RED	TSLM35V-RED	TSL80V-RED	TSLM70-RED
可见光功率	100 mW	250 mW	500 mW	1 W	1 W	1 W	2 W
总功率	1 W	1 W	2 W	4 W	3.5 W	8 W	7 W
重复频率	2 MHz	10 MHz	20 MHz	40 MHz	0.01 到40 MHz 可调	0.01到200 MHz 可调	80 MHz
输出脉宽	<300 ps	<50 ps	<50 ps	<50 ps	<50 ps	<300 ps	<50 ps
初始脉宽	~ 100 ps	~ 6 ps	~ 6 ps	~ 6 ps	~ 6 ps	~ 100 ps	~ 6 ps
调谐范围	450–1700 nm	410–1700 nm	410–1700 nm	410–1700 nm	410–1700 nm	430–1700 nm	410–1700 nm
光谱带宽	2–15 nm
功率稳定度	<1 %
强度控制	0–100 %
输出形式	自由光输出
光束质量	约2 mm @ 633 nm;M2<1.1
发散角	<1 mrad (半角)
偏振性	非偏振
同步输出	NIM 输出 0 到-1 V, TTL 输出 0到 3.3 V
电源需求	单相交流电 100- 240 V,50/60 Hz
功耗	<280 W
软件	TLS v2.0
数据接口	USB 2.0
尺寸	584.3 mm x 583.6 mm x 246 mm
重量	<37 kg

5、TLS-BLUE设备参数

	TSL10-BLUE	TSLM10-BLUE	TSLM20-BLUE	TSLM40-BLUE	TSLM35V-BLUE	TSL80V-BLUE	TSLM70-BLUE
可见光功率	100 mW	250 mW	500 mW	1 W	1 W	1 W	2 W
总功率	1 W	1 W	2 W	4 W	3.5 W	8 W	7 W
重复频率	2 MHz	10 MHz	20 MHz	40 MHz	0.01 到40 MHz 可调	0.01到200 MHz 可调	80 MHz
输出脉宽	<300 ps	<50 ps	<50 ps	<50 ps	<50 ps	<300 ps	<50 ps
初始脉宽	~ 100 ps	~ 6 ps	~ 6 ps	~ 6 ps	~ 6 ps	~ 100 ps	~ 6 ps
调谐范围	450–1700 nm	410–1700 nm	410–1700 nm	410–1700 nm	410–1700 nm	430–1700 nm	410–1700 nm
光谱带宽	10 nm 或 20nm
功率稳定度	<1 %
强度控制	0–100 %
输出形式	自由光输出
光束质量	约2 mm @ 633 nm;M2<1.1
发散角	<1 mrad (半角)
偏振性	非偏振
同步输出	NIM 输出 0 到-1 V, TTL 输出 0到 3.3 V
电源需求	单相交流电 100- 240 V,50/60 Hz
功耗	<280 W
软件	TLS v2.0
数据接口	USB 2.0
尺寸	584.3 mm x 583.6 mm x 246 mm
重量	<37 kg
