手动可调谐带通滤光片
- Basic-A10
- HR-A5
- HR-A10
- CenterLine-A10
SLI公司的手动可调谐带通滤光片可以视为Mono系列电驱可调谐带通滤光片的手动简化版本。可适配255-1700nm内不同波段，Basic/HR款手动可调带宽（2-15nm可调范围）且手动可调中心波长，适合精细带宽控制；CenterLine款固定30nm带宽，手动可调谐中心波长，适合更高的输出功率需求。
手动款标准输入孔径10mm，可接驳各种灯源和LED; HR高分辨率款还增加5mm小孔径款，适合接驳光纤输出的超连续谱激光的等小孔径准直光源。
|

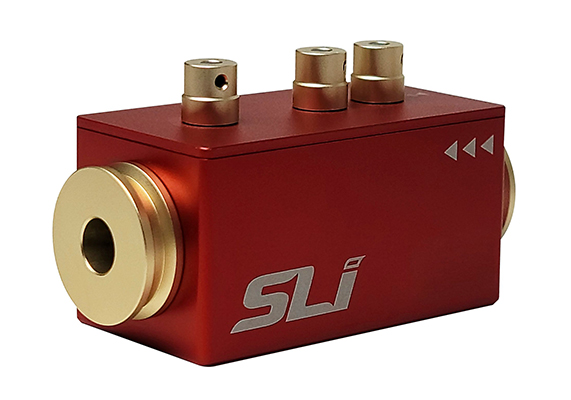

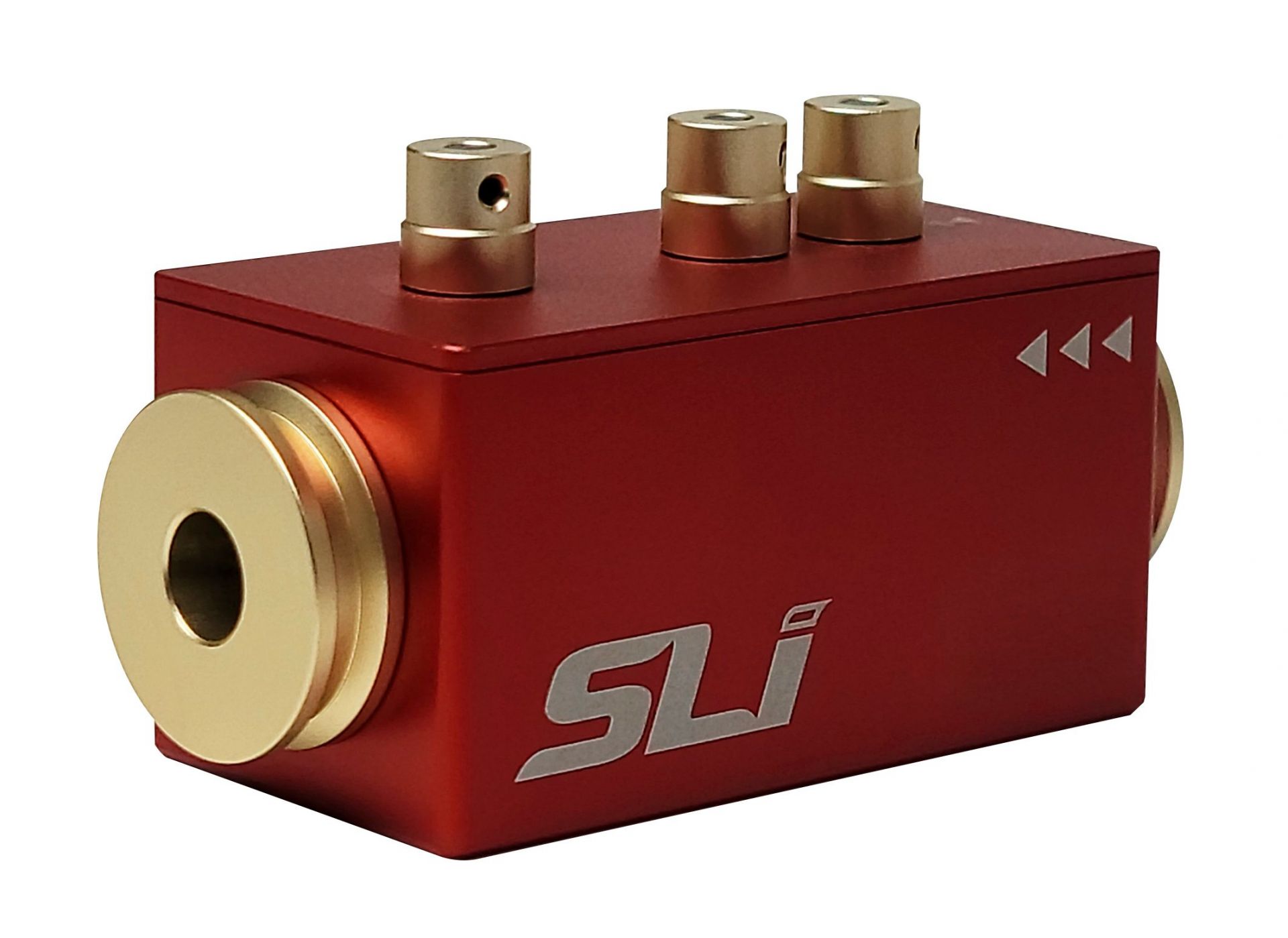

BASIC-A10三个手动调节旋钮 （可调控中心波长及带宽） |

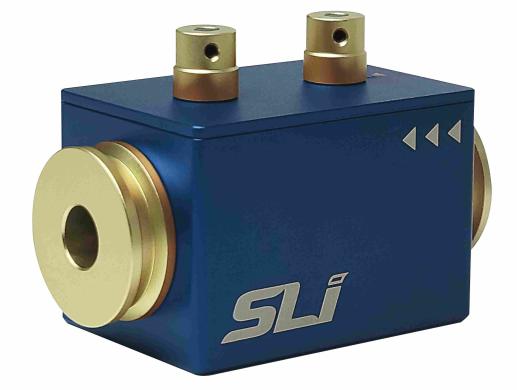

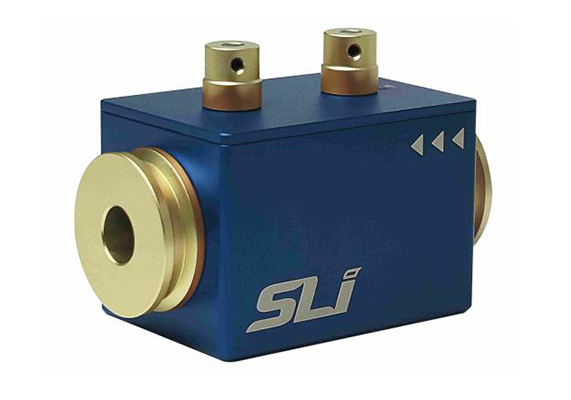

CenterLine-A10两个手动调节旋钮 （可调控中心波长及带宽固定30nm） |
|

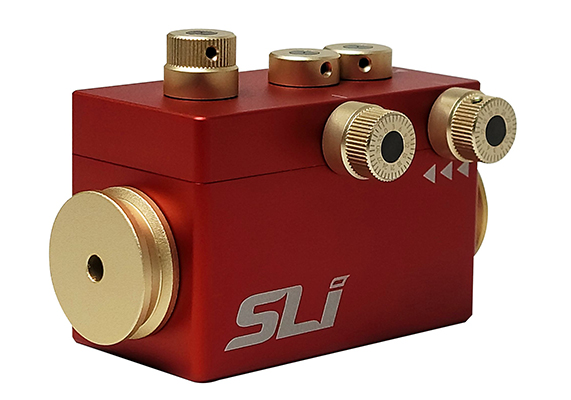

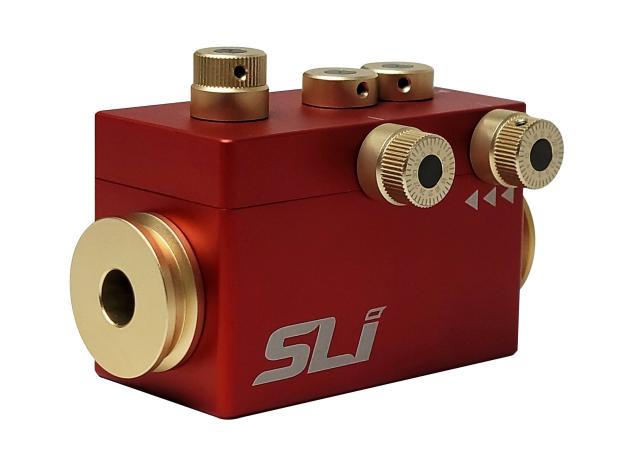

HR-A5增加两个精调旋钮5mm孔径 （可调控中心波长及带宽） |

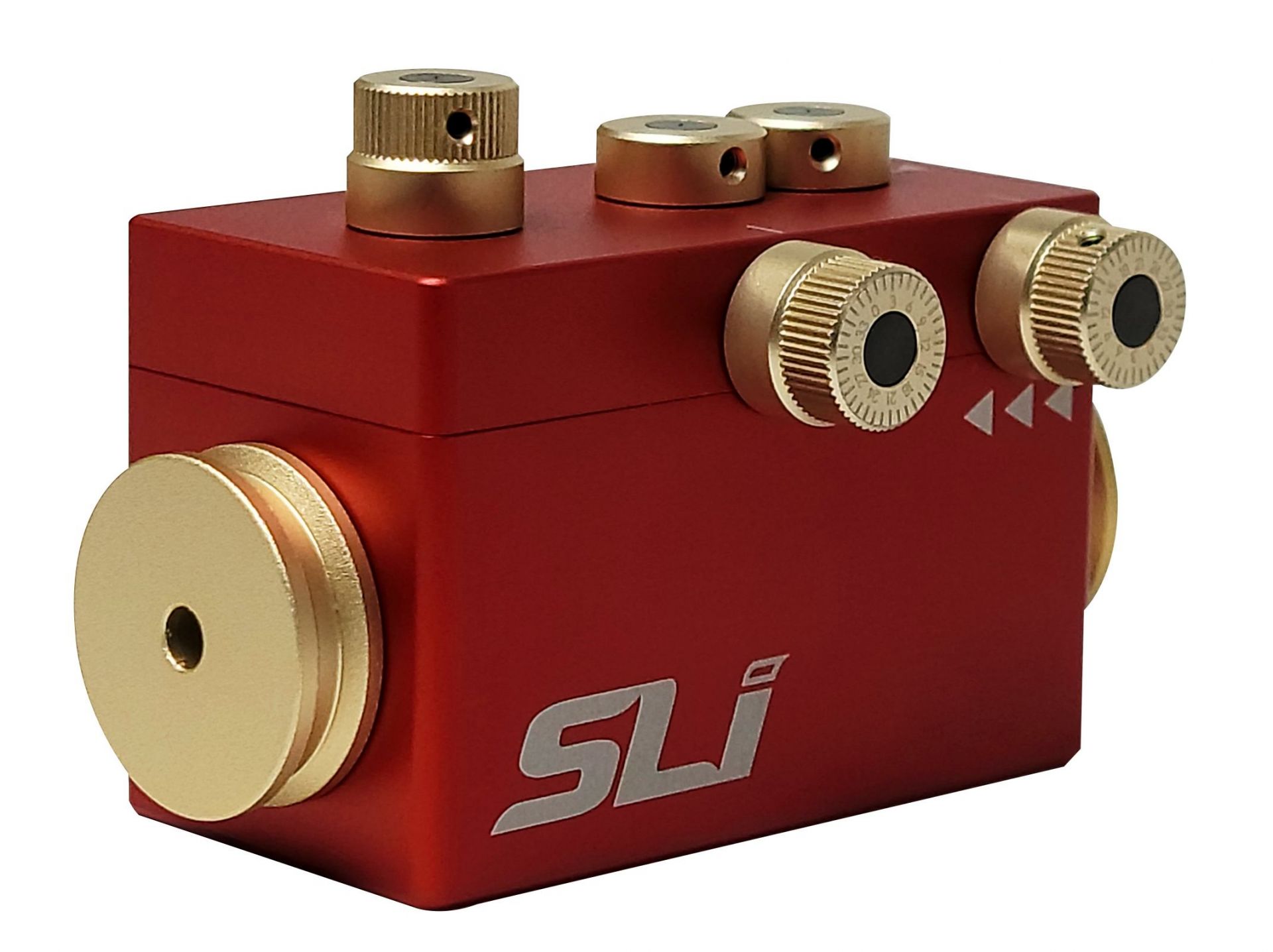

HR-A10增加两个精调旋钮 （可调控中心波长及带宽 |
性能表格
|
型号 |
Basic-A10 |
HR-A5 |
HR-A10 |
CenterLine-A10 |
|
|---|---|---|---|---|---|
|
波段范围 (nm) |
255–1700 nm |
||||
|
通光孔径(mm) |
10mm |
5mm |
10mm |
10mm |
|
|
带宽 (FWHM) (nm) |
Max:2–15 nm / Min:7–13 nm |
10nm/20nm |
|||
|
旁带截止能力 |
OD10于调谐范围内；OD5 to 1700nm |
OD5 to 1700nm |
|||
|
损伤阈值 |
脉冲: <1.75 joules/cm2(70 um 直径.,10 ns,10 Hz,532 nm） 连续波: <2 MW/cm2(1064 nm,90 um 直径)
|
||||
|
透过率(%) (标称) |
>75 % (avg.) |
||||
|
尺寸 (L x W x H,mm) |
48*92*64 |
40*76*50 mm |
40*58*40 |
||
|
重量 (kg) |
0.2 kg |
0.3kg |
0.2 kg |
||
波段选择表：
|
型号 |
中心波长 (nm) |
可调带宽 (nm) |
|---|---|---|
|
Manual-F00 |
255-290 |
2-15 |
|
Manual-F01 |
280-310 |
2-15 |
|
Manual-F02 |
310-350 |
2-15 |
|
Manual-F03 |
348-390 |
2-15 |
|
Manual-F04 |
385-435 |
2-15 |
|
Manual-F05 |
430-490 |
2-15 |
|
Manual-F06 |
485-550 |
215 |
|
Manual-F07 |
545-620 |
2-15 |
|
Manual-F08 |
615-700 |
2-15 |
|
Manual-F09 |
690-790 |
3-15 |
|
Manual-F10 |
775-890 |
3-15 |
|
Manual-F11 |
880-1015 |
5-15 |
|
Manual-F12 |
1000-1150 |
5-15 |
|
Manual-F13 |
1140-1310 |
5-15 |
|
Manual-F14 |
1300-1500 |
5-15 |
|
Manual-F15 |
1475-1700 |
7-13 |
选型建议：首先根据是否要调控带宽选择-BASIC/HR或者固定30nm带宽选择CenterLine
根据适配的光斑大小和是否精细调节选择A5和HR
根据处理的波段范围选择F00-F15,可选多个涵盖不同调谐范围
选型举例：FWS-HR-Manual-F08-A5: 通光孔径5mm,在615-700nm波段范围内,2-15nm带宽，最小1nm步长的手动可调谐带通滤光片。
接驳举例：
|
HR-A5接锁模飞秒激光 |
HR-A5接EQ99等离子光源 |
|

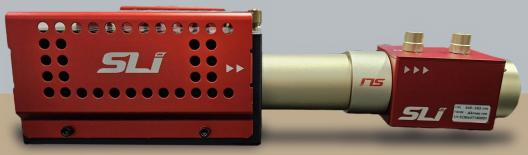

Basic-A10接卤素灯 |

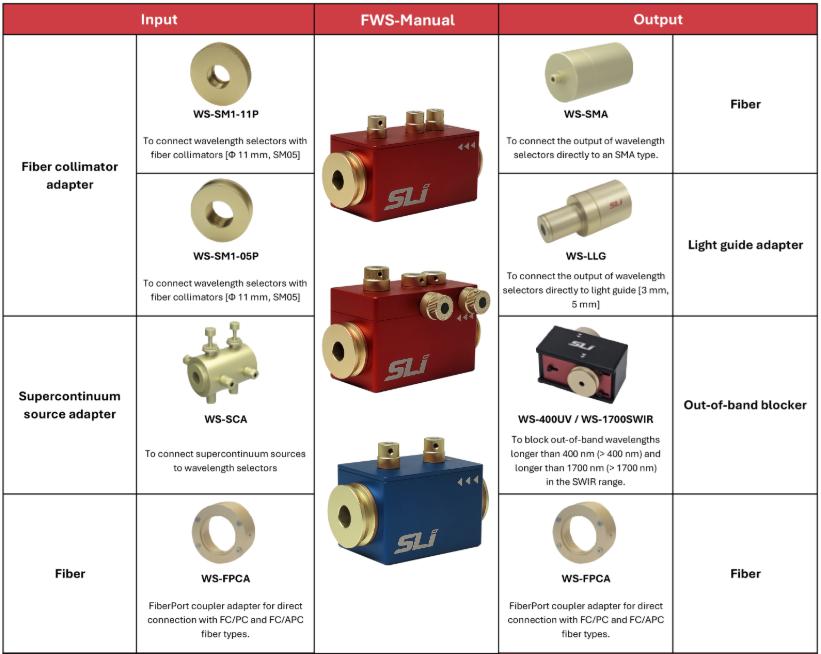

各种光纤或空间光连结配件可供选择
应用举例：
|
应用领域 |
应用示例 |
|
基础科学研究（物理学、化学、光学等） |
通用光学实验与光检测 |
|
基于宽带光源的可调带通 |
|
|
基于宽带激光的可调带通 |
|
|
自适应光学与检测 |
|
|
全息/干涉与测量 |
|
|
量子光学与量子通讯 |
|
|
生命科学与生物研究 |
荧光显微成像 |
|
激光扫描共聚焦显微镜 |
|
|
细胞分析、药物发现与筛选 |
|
|
光遗传学 |
|
|
光感受器研究与人工视觉系统 |
|
|
材料科学与先进材料 |
光荧光 |
|
近场光学与高级光学现象（例如磁光效应） |
|
|
基于超连续谱激光的光谱测量技术 |
|
|
薄膜与纳米材料分析 |
|
|
工业计量与质量控制/传感器校准 |
传感器校准与光检测系统 |
|
显示器与相机检测 |
|
|
光学元件检测 |
|
|
医学诊断与环境分析 |
无创医学影像技术 |
|
水质检测，空气质量检测 |
|
|
高光谱成像 |
高光谱成像 |
|
太阳能光伏器件 |
太阳能电池光谱响应性测试 |
