LCS系列准直LED光源
- LCS系列
LED准直光源

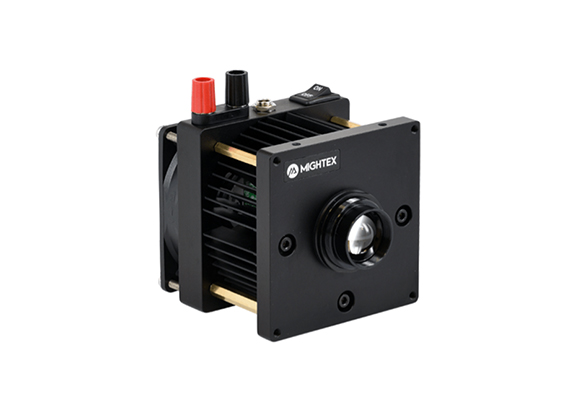

超高大功率LED准直光源（11 mm 通光孔径）
LED准直器由准直透镜和LED发射器组成。LED发射器置于准直透镜的焦平面处，准直透镜由此将LED发射器成像至无穷远。Mightex LED准直器采用高数值孔径（NA）非球面准直透镜，以实现精密准直和高光通量。
产品系列现已新增新型H型超高大功率准直器LED光源，搭载30–50W发射器。这些新型准直光源可提供高达3.3W的市场领先光输出功率，较现有高功率B型准直器LED光源最高提升达5倍。LED发射器直接安装于准直器的金属底座上，该底座同时集成散热片与冷却风扇。此配置最大程度降低了LED发射器与散热片之间的热阻，从而实现更优的散热性能。准直透镜可根据需要进行调节，以确保精确准直，调节后可通过锁紧环固定透镜位置。所有准直器出厂时均已预先完成调校。
新型H型光源的尺寸较现有A型和B型光源更大，请务必仔细查阅安装图纸。冷却风扇的供电电源已包含在LED准直器光源的售价之内。LED准直器附带1.5米长线缆，末端为两根裸线端子。该光源可由Mightex LED控制器或其他LED控制器及电流源驱动。
准直器LED与大量光学附件/适配器兼容：
- · 可选的聚焦模块可安装于LED准直器前端，将光聚焦为紧密光斑，该光斑即为LED发射器的像。此功能适用于需要极高光密度的应用场景，如荧光光谱分析，或将LED光耦合进入光纤或光导中。
- · 另提供可互换的准直透镜选件，使同一光源可产生不同光束尺寸。
特性
- 可互换非球面准直透镜
- 高数值孔径（NA）
- 高功率发射器（最高50W）
- 最高3.3W准直输出
- 可调焦
- 可选聚焦模块
- 多种安装方式，适用于实验室及OEM应用
- 集成散热片与冷却风扇
应用
- 显微镜照明
- 通用光源
- 光纤耦合（配合可选聚焦模块）
性能规格
|
型号 |
类型 |
波长(nm) |
半发散角(deg.) |
Iop(A) |
Vop(V) |
典型输出功率(mW)² |
|---|---|---|---|---|---|---|
|
LCS-0365-76-11 |
H |
365 |
10 |
18 |
4.2 |
7700 |
|
LCS-0405-65-11 |
H |
405 |
10 |
18 |
3.6 |
6300 |
|
LCS-0405-89-11 |
H |
405 |
10 |
24 |
3.7 |
7500 |
|
LCS-0415-65-11 |
H |
415 |
10 |
18 |
3.6 |
4800 |
|
LCS-0470-50-11 |
H |
470 |
10 |
13 |
3.8 |
4800 |
|
LCS-0470-61-11 |
H |
470 |
10 |
18 |
3.4 |
6000 |
|
LCS-0470-92-11 |
H |
470 |
10 |
27 |
3.4 |
7200 |
|
LCS-0525-60-11 |
H |
525 |
10 |
13 |
4.6 |
1000 |
|
LCS-0525-79-11 |
H |
525 |
10 |
18 |
4.4 |
1200 |
|
LCS-0560-68-11 |
H |
560（宽带） |
10 |
18 |
3.8 |
2700 |
|
LCS-0560-84-11 |
H |
560（宽带） |
10 |
22 |
3.8 |
3000 |
|
LCS-0625-38-11 |
H |
625 |
10 |
13 |
2.9 |
2000 |
|
LCS-0625-42-11 |
H |
625 |
10 |
18 |
2.3 |
2500 |
|
LCS-0730-77-11 |
H |
730 |
10 |
18 |
5.9 |
2700 |
|
LCS-0780-65-11 |
H |
780 |
10 |
18 |
3.6 |
3500 |
|
LCS-0850-68-11 |
H |
850 |
10 |
18 |
3.75 |
4200 |
|
LCS-0940-67-11 |
H |
940 |
10 |
18 |
3.65 |
4200 |
|
LCS-6500-33-11 |
H |
冰川白，6500K |
10 |
9 |
3.7 |
1500 |
|
LCS-6500-65-11 |
H |
冰川白，6500K |
10 |
18 |
3.7 |
2700 |
1.通光孔径直径。用型号中的两位数字替换“xx”部分。
2.由于制造工艺及工作参数（如温度、电流）的差异，实际输出可能有所变动。规格参数仅供参考。
超高大功率LED准直光源（通光孔径有22 mm ，38mm，48mm可选）
LED准直器由准直透镜和LED发射器组成。LED发射器置于准直透镜的焦平面处，准直透镜由此将LED发射器成像至无穷远。Mightex LED准直器采用高数值孔径（NA）非球面准直透镜，以实现精密准直和高光通量。
产品系列现已新增新型H型超高大功率准直器LED光源，搭载30–50W发射器。这些新型准直光源可提供高达3.3W的市场领先光输出功率，较现有高功率B型准直器LED光源最高提升达5倍。LED发射器直接安装于准直器的金属底座上，该底座同时集成散热片与冷却风扇。此配置最大程度降低了LED发射器与散热片之间的热阻，从而实现更优的散热性能。准直透镜可根据需要进行调节，以确保精确准直，调节后可通过锁紧环固定透镜位置。所有准直器出厂时均已预先完成调校。
新型H型光源的尺寸较现有A型和B型光源更大，请务必仔细查阅安装图纸。冷却风扇的供电电源已包含在LED准直器光源的售价之内。LED准直器附带1.5米长线缆，末端为两根裸线端子。该光源可由Mightex LED控制器或其他LED控制器及电流源驱动。
多波长解决方案。H型准直LED可通过多波长光束合成器组合成多波长LED解决方案。
型准直LED还兼容大量光学附件/适配器：
聚焦模块：可选的聚焦模块可安装于LED准直器前端，将光聚焦为紧密光斑（即LED发射器的像），适用于高光密度应用（如荧光光谱分析）或将光耦合进光纤或光导。光导适配器：可选配光导适配器，可将LED光高效耦合进入光导。
不同光束直径的替换准直透镜：提供额外的可互换准直透镜，使同一光源可产生不同光束尺寸。
显微镜适配器：H型准直LED（作为独立单元或作为多波长LED解决方案的一部分）可通过Mightex的显微镜适配器安装至任何商用显微镜，包括Nikon、Leica、Olympus和Zeiss。
H型和J型准直LED与Mightex的交钥匙显微镜LED解决方案完全兼容。
重要提示：
特性
- 可互换非球面准直透镜
- 高数值孔径（NA）
- 高功率发射器（最高50W）
- 最高3.3W准直输出
- 可调焦
- 可选聚焦模块
- 可选光导适配器
- 多种安装方式，适用于实验室及OEM应用
- 集成散热片与冷却风扇
应用
- 显微镜照明
- 通用光源
- 光纤耦合（配合可选聚焦模块）
性能规格
|
型号 |
类型 |
波长(nm) |
半发散角(deg.) |
Iop(A) |
Vop(V) |
典型输出功率(mW)² |
||
|---|---|---|---|---|---|---|---|---|
|
φ22mm |
φ38mm |
φ48mm |
||||||
|
LCS-0365-76-xx |
H |
365 |
5 |
3 |
2.2 |
18 |
4.2 |
10000 |
|
LCS-0405-65-xx |
H |
405 |
5 |
3 |
2.2 |
18 |
3.6 |
8300 |
|
LCS-0405-89-xx |
H |
405 |
5 |
3 |
2.2 |
24 |
3.7 |
9900 |
|
LCS-0415-65-xx |
H |
415 |
5 |
3 |
2.2 |
18 |
3.6 |
6000 |
|
LCS-0470-50-xx |
H |
470 |
5 |
3 |
2.2 |
13 |
3.8 |
6300 |
|
LCS-0470-61-xx |
H |
470 |
5 |
3 |
2.2 |
18 |
3.4 |
7500 |
|
LCS-0470-92-xx |
H |
470 |
5 |
3 |
2.2 |
27 |
3.4 |
9000 |
|
LCS-0525-60-xx |
H |
525 |
5 |
3 |
2.2 |
13 |
4.6 |
1300 |
|
LCS-0525-79-xx |
H |
525 |
5 |
3 |
2.2 |
18 |
4.4 |
1560 |
|
LCS-0560-68-xx |
H |
560（宽带） |
5 |
3 |
2.2 |
18 |
3.8 |
3500 |
|
LCS-0560-84-xx |
H |
560（宽带） |
5 |
3 |
2.2 |
22 |
3.8 |
3800 |
|
LCS-0625-38-xx |
H |
625 |
5 |
3 |
2.2 |
13 |
2.9 |
2700 |
|
LCS-0625-42-xx |
H |
625 |
5 |
3 |
2.2 |
18 |
2.3 |
3300 |
|
LCS-0730-77-xx |
H |
730 |
5 |
3 |
2.2 |
18 |
5.9 |
3500 |
|
LCS-0780-65-xx |
H |
780 |
5 |
3 |
2.2 |
18 |
3.6 |
4400 |
|
LCS-0850-68-xx |
H |
850 |
5 |
3 |
2.2 |
18 |
3.75 |
5500 |
|
LCS-0940-67-xx |
H |
940 |
5 |
3 |
2.2 |
18 |
3.65 |
5500 |
|
LCS-6500-33-xx |
H |
冰川白，6500K |
5 |
3 |
2.2 |
9 |
3.7 |
2000 |
|
LCS-6500-65-xx |
H |
冰川白，6500K |
5 |
3 |
2.2 |
18 |
3.7 |
3500 |
- XX表示通光孔径直径。具体选型时，用型号中的两位数字替换“xx”部分。比如，22，38，48.
- 由于制造工艺及工作参数（如温度、电流）的差异，实际输出可能有所变动。规格参数仅供参考。
