FCS系列光纤耦合LED光源

简　　述：

Mightex FCS系列光纤耦合LED光源采用最新高功率LED技术及专有耦合光学设计，可实现最大光输出功率。光输出通过标准SMA适配端口耦合至光纤（SMA光纤跳线需另购）。FCS系列同时配备锁紧式电气连接器，确保连接稳固。

品　　牌：

美国 Mightex

产品型号：

FCS系列

产品咨询保修/维修/计量校准

新闻

应用

技术文章

详细信息
相关产品
资料下载

光纤耦合LED光源介绍

该系列光源设计为通用型光源，适用于常规实验室及OEM应用。一体化机加工外壳设有多个安装孔位。所有Mightex LED驱动器（如SLC系列）及其他LED驱动器和恒流源均可用于驱动本系列光源。

驱动FCS LED光源时，可选用Mightex提供的多种LED控制器：软件控制型LED控制器；或手动控制型LED驱动器。

重要提示：对于工作电流额定值 < 50 mA 的深紫外LED光源，强烈建议使用以下LED控制器驱动：

软件控制型LED控制器，型号 SLC-FA04-US；或手动LED驱动器，型号 SLA-0100-2。

重要提示：

1. LED 只能由恒流源驱动，不得使用电压源（如电池、AC/DC电源等）；
2. 施加电流前务必先核实LED的额定电流值，并始终确保所施加电流不超过其额定值。

特点：

· 高功率紫外/可见光/近红外/白光光纤耦合LED
· 采用SMA连接器，光纤可更换
· 光路中无运动部件
· 多种安装方式，适用于实验室及OEM应用
· 可选用配套LED控制器
· 紧凑型机加工金属外壳，集成散热片
· 锁紧式电气连接器

应用：

显微成像
荧光检测
传感器
半导体设备
测试仪器
医疗器械
机器视觉

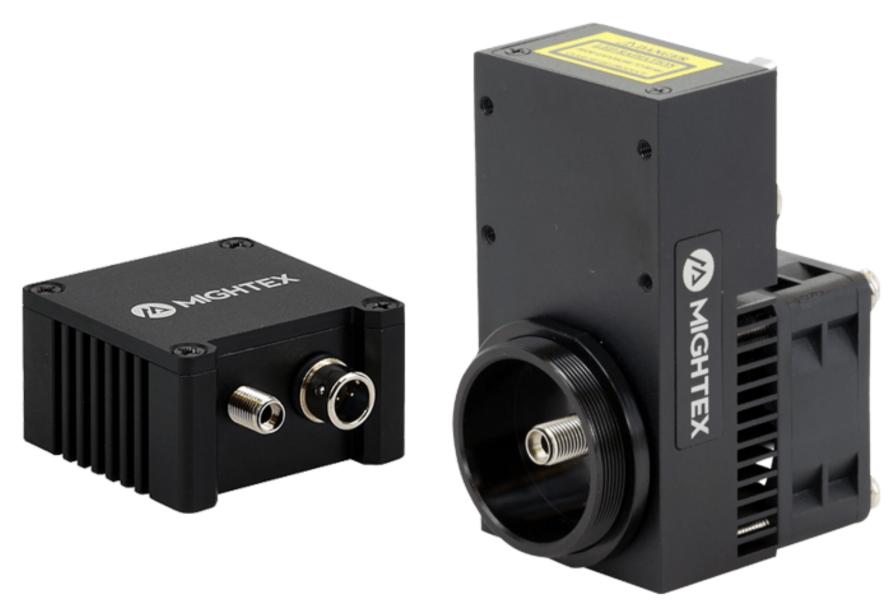

高功率光纤耦合LED光源（紫外、可见光及近红外）

光纤耦合LED光源，标配SMA光纤适配端口（SMA光纤跳线需另购），波长范围覆盖深紫外（255 nm）至近红外（980 nm），配备锁紧式电气连接器以确保连接可靠。

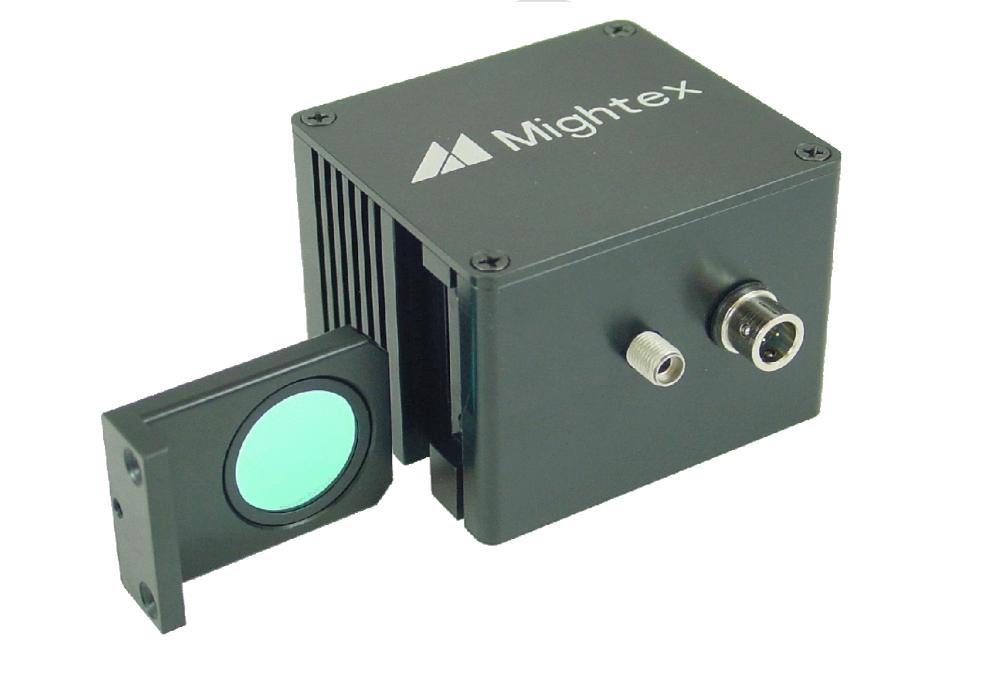

滤光片型高功率光纤耦合LED光源（紫外、可见光及近红外）

滤光片型光纤耦合LED光源，标配SMA光纤适配端口（SMA光纤跳线需另购），波长范围覆盖深紫外（255 nm）至近红外（980 nm），配备锁紧式电气连接器。用户可在光源内插入光学滤光片，以调整输出光谱和强度（滤光片需另购，兼容标准1英寸/25 mm直径、厚度≤5 mm的滤光片）。

光纤耦合LED光源规格参数

注：滤光片型光纤耦合LED光源选型表，和标准的光纤耦合LED光源选型表相同

A型 FCS（被动散热，无散热风扇）

波长代码	描述	波长（nm）	Iop (mA)	Vop（V）	典型辐射通量（mW）¹ （搭配400 µm 0.22NA光纤）	典型辐射通量（mW）¹ （搭配400 µm 0.39NA光纤）
0000	冷白光	5500K	1000	3.9	3.2	6.4
0001	暖白光	4000K	1000	3.9	3.2	6.4
0002	冰川白	6500K	1000	3.6	3.2	6.4
0003	暖白光	3000K	1000	2.8	2.8	5.6
0235	深紫外	235	100	7.0	15 µW	N/A
0255-001	深紫外	255	100	6.9	30 µW	N/A
0265-001	深紫外	265	350	6.3	400 µW	N/A
0275-001	深紫外	275	600	6.0	700 µW	N/A
0280-003	深紫外	280	800	6.3	820 µW	N/A
0310-001	深紫外	310	600	5.8	540 µW	N/A
0325-002	深紫外	325	600	4.7	350 µW	N/A
0340-002	深紫外	340	350	4.3	0.6	1.1
0365-001	UV 365nm	365	1000	3.65	4.3	8.6
0380	UV 380nm	380	1000	3.2	2.8	5.6
0385-001	UV 385nm	385	1000	3.65	5.8	11.6
0395	UV 395nm	395	1000	3.1	6.2	12.4
0400-002	UV 400nm，3W	400	1000	3.1	6.1	18.3
0405	UV 405nm	405	1000	3.0	7.5	22.5
0410	410 nm	410	1000	3.0	7.3	21.9
0415	415 nm	415	1000	3.0	7.2	21.6
0430	430 nm	430	500	3.8	2.9	8.7
0455	455 nm	455	1000	3.0	18	54
0470-001	470 nm	470	1000	3.3	20	60
0471	471 nm	471	350	3.0	2.1	6.3
0490	490 nm	490	350	3.5	3.2	9.6
0505	505 nm	505	1000	3.9	3.5	10.5
0530	530 nm	530	1000	2.85	7.0	21
0560	560 nm宽带	560	700	2.9	5.5	16.5
0590	590 nm	590	1000	3.2	1.2	3.6
0617-001	617 nm，2W	617	700	2.3	6.5	19.5
0625	625 nm	625	1000	3.0	6.5	19.5
0656	656 nm	656	1000	3.1	6.5	19.5
0680	680 nm	680	600	2.7	1.4	4.2
0700	700 nm	700	500	2.1	0.6	1.8
0720	720 nm	720	600	2.2	0.9	2.7
0740	740 nm	740	1000	2.9	3.6	10.8
0780	NIR 780nm	780	800	2.5	2.2	6.6
0810	NIR 810nm	810	800	2.2	1.5	4.5
0850-001	NIR 850nm，3W	850	1000	3.0	6.0	18
0870	NIR 870nm	870	700	1.9	1.4	4.2
0910	NIR 910nm	910	1000	1.9	1.5	4.5
0940	NIR 940nm	940	1000	2.4	4.0	12

B型 FCS（带散热风扇）

波长代码	描述	峰值波长（nm）	Iop（mA）	Vop（V）	典型辐射通量（mW）¹ （搭配400 µm 0.22NA光纤）	典型辐射通量（mW）¹ （搭配400 µm 0.39NA光纤）
0470-101	蓝光	470	3000	4.6	19	57
0530-100	绿光	530	2400	4.9	8	24
0540-100	宽带绿光	540	3000	4.6	10	30
0625-100	红光	625	2400	2.9	9	27

H型超高功率 FCS（带散热风扇）

波长代码	描述	峰值波长（nm）	Iop（A）	Vop（V）	典型辐射通量（mW）¹ （搭配1000 µm 0.22NA光纤）	典型辐射通量（mW）¹ （搭配1000 µm 0.39NA光纤）
0365-201	UV	365	18	4.2	200	140
0405-201	UV	405	18	3.6	170	220
0415-200	蓝紫光 415nm，65W	415	18	3.6	275	350
0470-200	蓝光，50W	470	13	3.8	180	280
0470-201	蓝光，60W	470	18	3.4	220	330
0470-202	蓝光，90W	470	27	3.4	260	390
0525-200	绿光，60W	525	13	4.6	100	160
0525-201	绿光，80W	525	18	4.4	120	190
0560-200	560nm宽带，70W	560	18	3.8	180	280
0625-200	红光，38W	625	13	2.9	200	310
0625-201	红光，42W	625	18	2.3	250	370
0730-200	NIR	730	18	5.9	110	170
0780-200	NIR	780	18	3.6	200	300
0850-200	NIR	850	18	3.75	220	340
0940-200	NIR	940	18	3.65	220	340
6500-200	冰川白，30W	6500K	9	3.7	120	180
6500-201	冰川白，65W	6500K	18	3.7	190	280

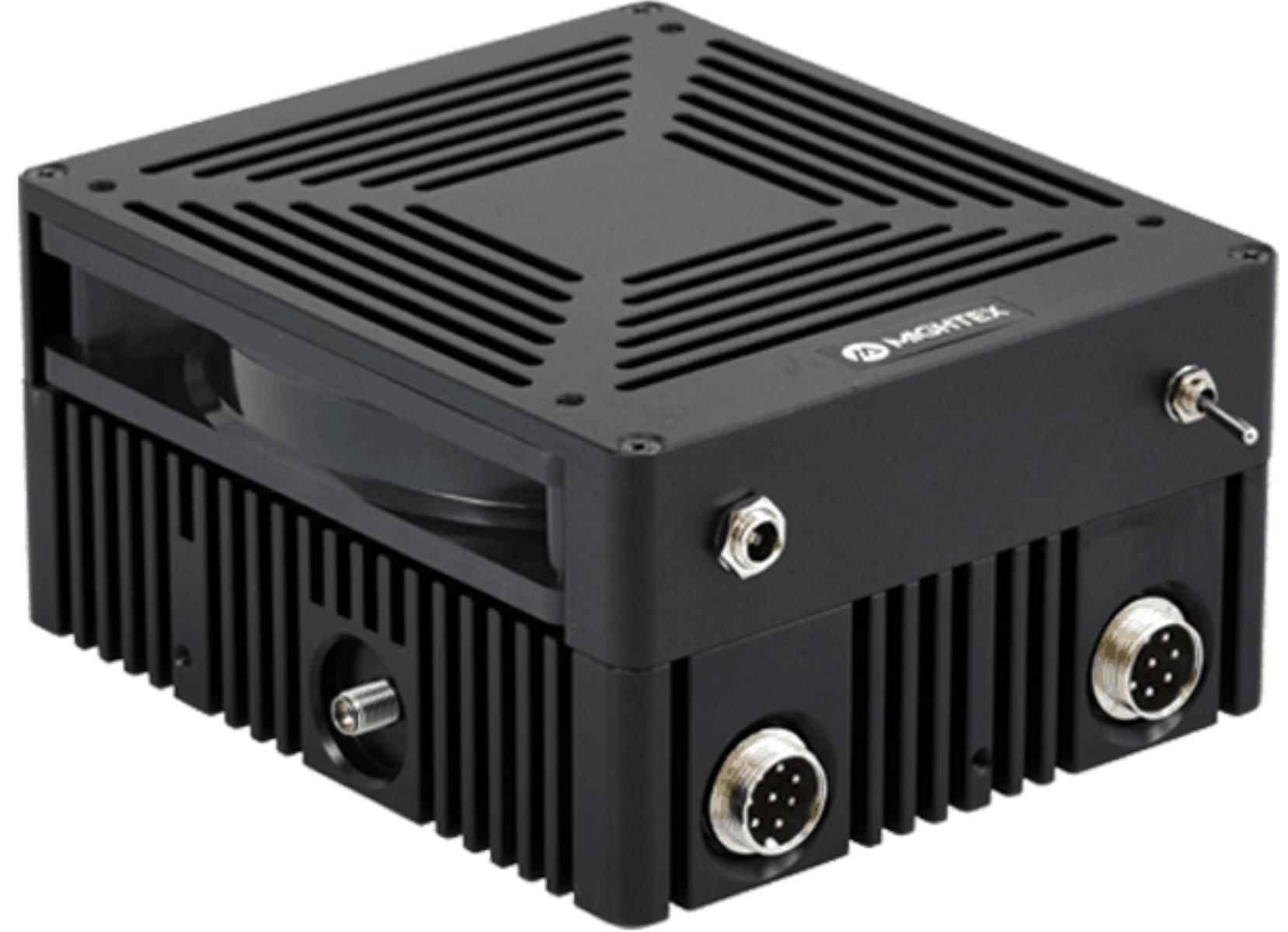

多波长光纤耦合LED光源（最多8个波长）

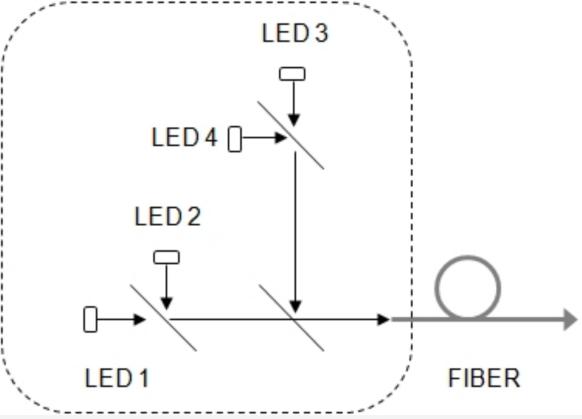

Mightex WFC系列多波长光纤耦合光源依托最新LED技术及Mightex专有的光束合束与耦合光学设计，将最多八（8）个LED以最高效率相干合束至单根多模光纤中。每个LED可独立或同时驱动，从而实现光谱可调谐。

该系列光源提供两种配置：标准配置和高功率配置。标准配置采用中性合束

器，优势在于成本低且波长方案最为灵活，可任意组合波长及白光。若应用需最大化输出功率，则应选择高功率配置，其采用高效二向色分光镜进行不同波长的合束。由于并非所有二向色分光镜均有库存，部分波长组合可能需要定制，请联系我们提供详细的波长方案以获取高功率定制报价。

可选LED波长范围宽，覆盖365 nm至940 nm及白光。所选LED在出厂时已安装于光源机箱内。光纤耦合通过标准SMA端口实现，用户可根据具体应用需求选用不同光纤。提供多种芯径和数值孔径的SMA接口光纤跳线。

4通道光源配备一根5英尺电气电缆，8通道光源配备两根。每根电缆一端为8针锁紧连接器（插入光源），另一端为四对裸线端子，每对端子应连接至LED控制器的独立通道。用户可使用Mightex多通道LED控制器或其他恒流源，独立或同时驱动各LED。光源内置带散热片的冷却风扇。当两个及以上波长满功率运行时，应开启风扇以维持LED结温低温，防止过热损坏。冷却风扇由单独配备的电源供电。

Mightex 4通道多波长光源可选配2或4个波长，8通道光源可选配6或8个波长。标准配置（因效率低，8通道光源不支持）中，各波长输出功率随波长总数增加而降低；而高功率配置中，功率随波长数变化不大。

特点：

将2、4、6或8个LED合束至单根光纤输出
光路中无运动部件
采用SMA连接器，光纤可更换
各LED独立且同时控制
高效二向色合束器
宽波长范围：紫外/可见光/近红外及白光
冷却风扇确保最大强度稳定性
可选配多通道LED控制器

应用：

光遗传学
通用光源
显微镜照明
快速光谱调谐

多波长光纤耦合规格参数

波长代码	波长（nm）	Iop（mA）	Vop（V）	典型辐射通量（mW）¹ （括号内为搭配400 µm 0.39NA光纤）
波长代码	波长（nm）	Iop（mA）	Vop（V）	2波长	4波长	6或8波长
0365	365	1000	3.65	3.6 (7.2)	3.2 (6.4)	2.9 (5.8)
0380	380	1000	3.2	2.3 (4.6)	1.9 (3.8)	1.7 (3.4)
0385	385	1000	3.65	4.8 (9.6)	4.3 (8.6)	3.9 (7.8)
0390	390	1000	3.1	4.8 (9.6)	4.3 (8.6)	3.9 (7.8)
0395	395	1000	3.1	5.1 (10.2)	4.1 (8.2)	3.7 (7.4)
0400	400	1000	3.8	4.4 (8.8)	4.0 (8.0)	2.0 (4.0)
0405	405	1000	3.0	6.2 (12.4)	5.0 (10.0)	4.5 (9.0)
0410	410	1000	3.0	6.2 (12.4)	5.0 (10.0)	4.5 (9.0)
0415	415	1000	3.0	6.1 (12.2)	4.9 (9.8)	4.4 (8.8)
0425	425	1000	3.0	5.3 (10.6)	4.3 (8.6)	3.8 (7.6)
0430	430	500	3.8	2.2 (4.4)	2.1 (4.2)	1.9 (3.8)
0455	455	1000	3.0	13 (26)	12 (24)	10 (20)
0470-001	470	1000	3.3	16 (48)	15 (45)	13 (39)
0490	490	350	3.5	2.5 (5.0)	2.4 (4.8)	2.2 (4.4)
0505	505	1000	3.9	2.8 (5.6)	2.2 (2.2)	1.7 (3.4)
0530	530	1000	2.85	5.6 (11)	5.3 (11)	5.0 (10)
0560	560	700	2.9	4.4 (8.8)	4.2 (8.4)	4.0 (8.0)
0590	590	700	2.2	1.3 (2.6)	1.2 (2.4)	1.1 (2.2)
0617	617	1000	3.9	5.2 (10.4)	4.7 (9.4)	4.2 (8.4)
0625	625	1000	3.9	6.1 (12.2)	5.5 (11.0)	5.0 (10.0)
0656	656	1000	2.7	5.2 (10.4)	4.7 (9.4)	4.2 (8.4)
0680	680	600	2.7	1.0 (2.0)	0.8 (1.6)	0.5 (1.0)
0700	700	500	2.1	0.4 (0.8)	0.2 (0.4)	90 µW (180 µW)
0720	720	600	2.2	0.6 (1.2)	0.4 (0.8)	0.2 (0.4)
0740	740	1000	2.9	2.4 (4.8)	2.2 (4.4)	1.9 (3.8)
0780	780	800	2.5	1.6 (3.2)	1.1 (2.2)	0.7 (1.4)
0810	810	800	2.2	1.0 (2.0)	0.8 (1.6)	0.5 (1.0)
0850	850，3W	1000	3.0	4.8 (9.6)	4.6 (9.2)	4.2 (8.4)
0870	870	700	2.0	2.4 (4.8)	2.2 (4.4)	1.9 (3.8)
0910	910	1000	1.9	1.2 (2.4)	1.1 (2.2)	0.9 (1.8)
0940	940	1000	2.1	3.2 (6.4)	2.9 (5.8)	2.6 (5.2)
0980	980	500	1.4	0.3 (0.6)	0.1 (0.2)	80 µW (160 µW)
6500	冰川白6500K	1000	3.6	—	—	—
5500	冷白光5500K	1000	3.9	—	—	—
4000	暖白光4000K	1000	3.9	—	—	—

标准配置

波长代码	波长（nm）	Iop（mA）	Vop（V）	典型辐射通量¹（mW）
波长代码	波长（nm）	Iop（mA）	Vop（V）	2波长	4波长
0365	365	1000	3.65	1.7	0.8
0380	380	1000	3.2	1.1	0.4
0385	385	1000	3.65	2.3	1.1
0390	390	1000	3.1	2.1	0.8
0395	395	1000	3.1	2.3	1.1
0400	400	1000	3.8	1.1	0.5
0405	405	1000	3.0	2.8	1.0
0410	410	1000	3.0	2.8	1.0
0415	415	1000	3.0	2.7	0.9
0420	420	1000	3.8	1.8	0.5
0425	425	1000	3.0	2.4	0.9
0455	455	1000	3.9	2.7	1.3
0470	470	1000	3.9	2.9	1.4
0490	490	350	3.5	1.4	0.6
0505	505	1000	3.9	1.4	0.6
0530	530	1000	3.9	0.8	0.4
0560	560	700	3.9	0.7	0.3
0590	590	1000	3.9	0.6	0.3
0617	617	1000	3.9	2.5	1.2
0625	625	1000	3.9	2.5	1.2
0656	656	1000	2.7	2.5	1.2
0680	680	600	2.7	0.5	0.2
0700	700	500	2.1	0.2	90 µW
0720	720	600	2.2	0.3	0.1
0740	740	1000	2.9	1.2	0.7
0780	780	800	2.5	0.7	0.3
0810	810	800	2.2	0.5	0.2
0850	850	1000	2.1	1.5	0.7
0870	870	700	2.0	1.1	0.5
0940	940	1000	2.1	1.5	0.7
0980	980	500	1.4	0.1	70 µW
6500	冰川白 6500K	1000	3.6	1.2	0.6
5500	冷白光 5500K	1000	3.9	1.2	0.6
4000	暖白光 4000K	1000	3.9	1.2	0.6
