粒子影像探测器
简 述：
粒子影像探测器没有阴极，适用于真空腔体中，可以探测到电子、离子、中性粒子、反物质、强子、光子等。
品 牌：
英国 Photek
产品型号：
- VID18
- VID218
- VID318
- VID218/NF
- VID318/NF
- VID125
- VID225
- VID325
- VID125/NF
- VID225/NF
- VID325/NF
- VID140
- VID240
- VID340
- VID140/NF
- VID240/NF
- VID340/NF
- VID175
- VID275
- VID375
- VID175/NF
- VID275/NF
- VID375/NF
新闻
更多粒子影像探测器没有阴极，适用于真空腔体中，可以探测到电子、离子、中性粒子、反物质、强子、光子等。
接受定制
口径10mm、13mm、25mm、40mm
单MCP、双MCP、3MCP可选
探测范围覆盖各种粒子
*短上升沿 70ps
高空间分辨率和时间分辨率
多MCP 结构
粒子影像探测器应用
能谱、电子显微、高能光子成像、聚变、核物理、近场离子显微镜、化学键强度测量、低温物理、同步辐射
产品参数
响应特性
探测器接口和外形
荧光屏特性
接收端
多阳极PMT 阳极结构
接受定制
口径10mm、13mm、25mm、40mm
单MCP、双MCP、3MCP可选
探测范围覆盖各种粒子
*短上升沿 70ps
高空间分辨率和时间分辨率
多MCP 结构
粒子影像探测器应用
能谱、电子显微、高能光子成像、聚变、核物理、近场离子显微镜、化学键强度测量、低温物理、同步辐射
产品参数
| 18mm 系列 | VID18 、VID218、VID318、VID218/NF、VID318/NF |
| 25mm 系列 | VID125、VID225、VID325、VID125/NF、 VID225/NF、VID325/NF |
| 40mm 系列 | VID140、VID240、VID340、VID140/NF、 VID240/NF、VID340/NF |
| 75mm 系列 | VID175、VID275、VID375、VID175/NF、 VID275/NF、VID375/NF |

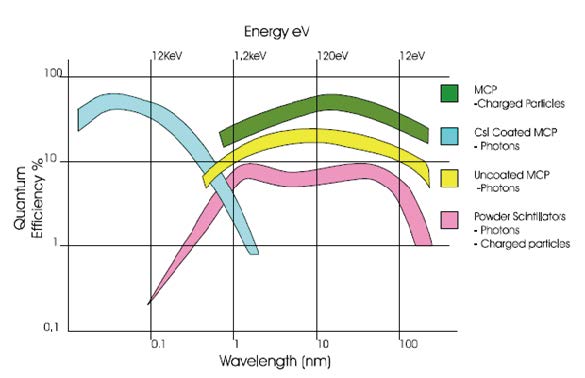

响应特性

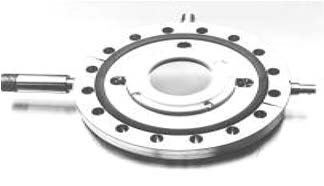

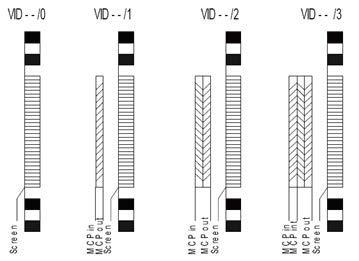

探测器接口和外形
荧光屏特性
| 型号 | 颜色 | 峰值波长 | 湮灭时间（10%） | 效率 |
| P11 | 蓝 | 446 | 50μs | 10 |
| P20 | 黄/绿 | 540 | 50μs-10ms | 30 |
| P31 | 绿 | 550 | 40μs | 25 |
| P43 | 绿 | 548 | 1.2ms | 50 |
| P45 | 红白 | - | 1.4ms | 20 |
| P46 | 红/绿 | 530 | 160ns | 7 |
| P47 | 蓝 | 410 | 80ns | 2.3 |
| CCD 相机 | 通过CCD 相机接收，支持客户指定的相机；可以选配GM1KV 实现*短100ns 的选通 |
| 电阻阳极 | 分辨率512×512（2048×2048），计数率为105 /s |
| 真空PMT | *快上升时间70ps,光子计数带宽为400MHz |
| 多阳极PMT | 可以提供8X8, 16X1, 12X8, Fabry-Perot干涉纹阳极 |

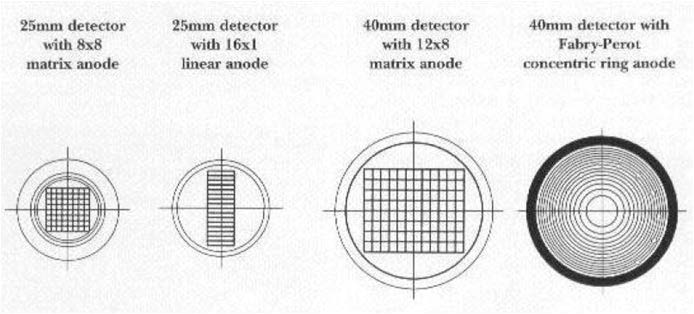

多阳极PMT 阳极结构
