镜头耦合像增强模块
简 述：

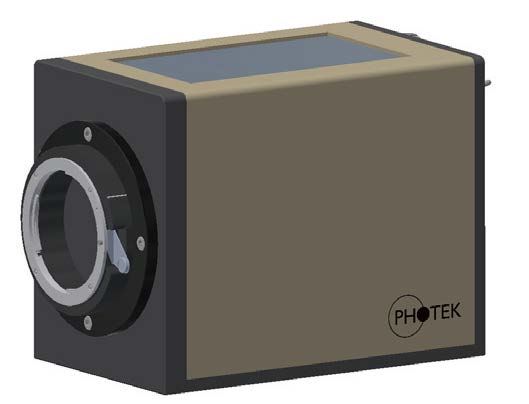

ILCI-25 高度一体化设计，内部集成了MCP125 或MCP225 像增强器，可以提供光电转换，增益以及高速快门功能，专门特殊设计用来通过Nikon F 接口安装到用户已有的CCD 相机，EMCCD 或高速摄相机上面，可以方便快速组合成高速或超高速ICCD。
品 牌：
英国 Photek
产品型号：
- ILCI-125
- ILCI-225
新闻
更多ILCI-25 高度一体化设计，内部集成了MCP125 或MCP225 像增强器，可以提供光电转换，增益以及高速快门功能，专门特殊设计用来通过Nikon F 接口安装到用户已有的CCD 相机，EMCCD 或高速摄相机上面，可以方便快速组合成高速或超高速ICCD。
ILCI-25 可以简单的通过集成的触摸式液晶显示屏或者一个USB 端口来实现控制。控制器提供一个外触发输入端口和4 个独立的可以程序设置延迟和脉宽输出端口，其中一个用来直接实现像增强的门控，其他三个通道可以提供用户自己配置输出，内部时间基准也可选配；同时像增强的高压电源以及门控单元都是内置的， 高度一体化设计！
ILCI-25 可以简单的通过集成的触摸式液晶显示屏或者一个USB 端口来实现控制。控制器提供一个外触发输入端口和4 个独立的可以程序设置延迟和脉宽输出端口，其中一个用来直接实现像增强的门控，其他三个通道可以提供用户自己配置输出，内部时间基准也可选配；同时像增强的高压电源以及门控单元都是内置的， 高度一体化设计！

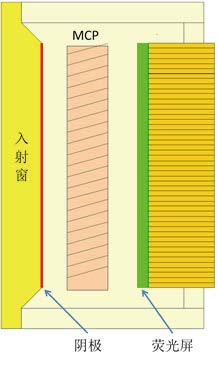

像增器主要参数：
• 有效口径：25mm 直径；
• 输入窗口：高纯熔融石英；
• 光电阴极：SolarBlind,Bialkali,LNS20,S20,S25；

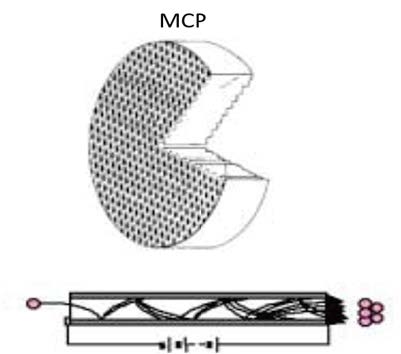

• MCP: 单级或双极，MCP125 或MCP225;
• 输出窗口：光纤光学面板；
• 荧光屏：P43/P46/P47/P20
• 空间分辨率：32lp/mm@MCP125；23lp/mm@MCP225
• 增益：>=10000watts/watt@MCP125；>=1000000Watts/Watt@MCP225( 可单光子计数)
• 门宽：5ns---DC
光学参数：
• 输 入 接 口； Nikon F 镜头接口；
• 输 出 转接口： 52mm 直径镜头接口；
• 前端成像镜头： 任何Nikon F 接口镜头（不包括在系统中）
• 内部中继镜头：50mm F1.2 1:1 放大倍率（标准）
100mm 2:1 放大倍率（选项）
25mm 1:2 放大倍率( 选项)
（根据客户相机芯片尺寸大小选择， 标配Nikon F 镜头接口，其他接口可选）
用户界面：
• 液 晶 屏： 100mm*58mm LCD 触摸屏；
• 显示信息： 操作模式、增强器电源状态、增益、内部时基；门控、T1,T2,T3 延迟及宽度设定；
• 光学编码器：配合触控式液晶显示器，手动调整控制器

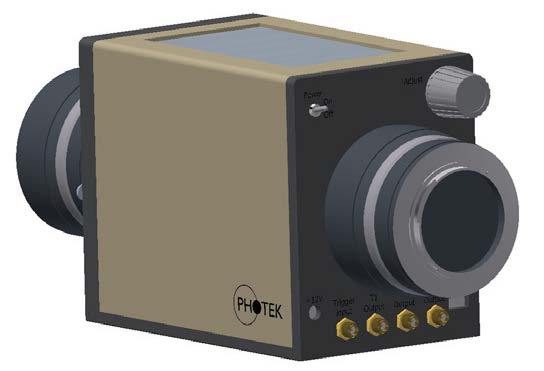

机械结构参数：
• 触发接口： SMA;
• 通讯接口： Micro USB；
• 尺 寸： 145mm*90mm*115mm （L*W*H），不含镜头接口
• 重 量：<2kg ；
• 电 源： +12V DC @2A Max ;
控制器参数：
• 操 作 模 式： 常开，常闭，内部时基，外部触发
• *小 门 宽： 5ns ( 或其他要求)
• *小门控延迟： 50ns;
• 门宽及延迟步距： 5ns;
• 增 益 调 节： 12bit DAC
• 荧光屏电流监控： 200nA,400nA,600nA,800nA 及1uA;（电流超载，增强器电源自动断电保护）
• 触 发 源： 外部触发输入或内部时基触发；
• 触发输入阻抗： 50 欧姆
• 触 发 沿： 上升或下降沿；
• *大触发速率： 100KHZ; 200MHZ@100 个脉冲，间隔1ms（Burst模式）;
