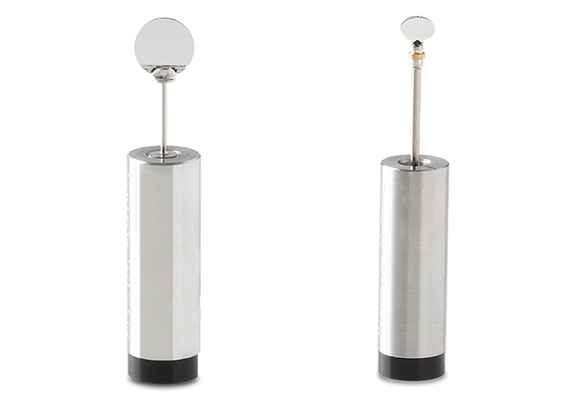

CRS超高速激光振镜模块
简 述：
为了追求极致的扫描速度，在镜片的谐振频率上以正弦波进行扫描振荡，提升了数倍的振镜扫描速度。CRS利用了元素周期表上原子量最低的硬质金属铍作为振镜反射镜基材，使得激光振镜反射镜的扫描谐振频率可以高达12000Hz.
品 牌：
英国 Novanta-Cambridge Technology
产品型号：
- CRS 4 KHz
- CRS 8 KHz
- CRS 12 KHz
新闻
更多CRS超高速激光振镜模块
Novanta公司旗下的英国Cambridge Technology推出的CRS超高速激光振镜模块，与其62xx或83xx系列振镜可任意矢量控制扫描不同，为了追求**的扫描速度，在镜片的谐振频率上以正弦波进行扫描振荡，提升了数倍的振镜扫描速度。CRS利用了元素周期表上原子量*低的硬质金属铍作为振镜反射镜基材，使得激光振镜反射镜的扫描谐振频率可以高达12000Hz.
CRS超高速激光振镜模块特点:
- 大角度范围超高速扫描
- 长使用寿命和长时间稳定性
- 超轻高刚性铍金属反射镜，多种高反射镀膜选项
- 非常适合高速显微扫描成像和高速眼科医疗等应用
CRS系列超高速振镜振镜

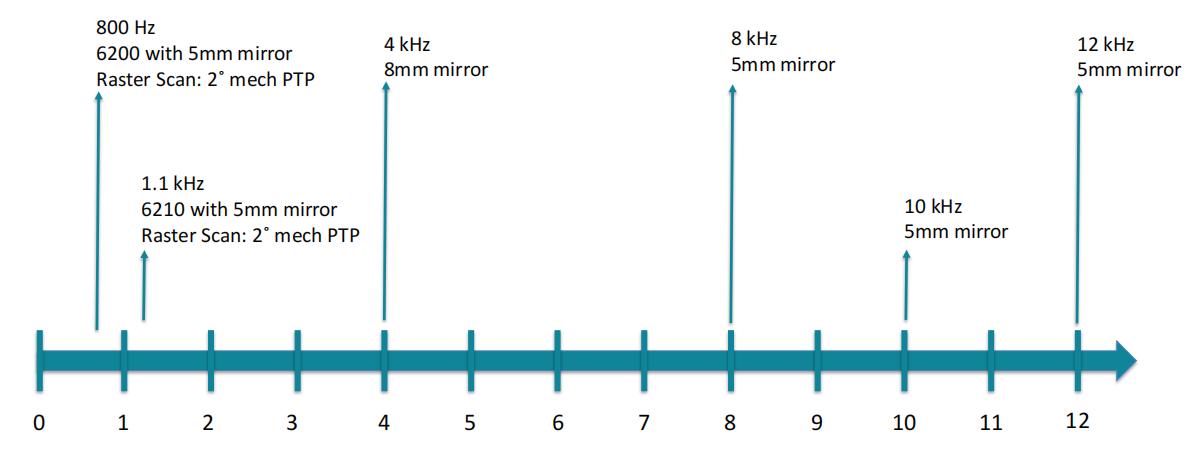

CRS系列振镜提升数倍的扫描速度
CRS产品指标：
|
型号 |
CRS 4 KHz |
CRS 8 KHz |
CRS 12 KHz |
|
反射镜尺寸 |
12.7 mm圆形 |
7.8 x5.5 mm椭圆 |
7.8 x5.5 mm椭圆 |
|
有效孔径 |
12x9.25 mm |
7.2x5.0 mm椭圆 |
7.2x5.0 mm椭圆 |
|
谐振频率(温度 25 ℃) |
3,938 Hz |
7,910 Hz |
12,000 Hz |
|
频率偏差(温度 25 ℃) |
±50 Hz |
±15 Hz |
±50 Hz |
|
*大扫描角度 |
24° |
26° |
10° |
|
*大扫描角度下 摆动重复度
|
<250 μrad |
<250 μrad |
<175 μrad |
|
典型功耗 |
1.0 W |
1.0 W |
1.5 W |
|
高反镜镀膜选项 |
宽光谱镀膜:镀银 |
||
|
谐振频率温度稳定度 |
10 ppm/℃ |
||
|
速度反馈 |
有 |
||
|
驱动电路板指标 |
|||
|
电源 |
单轨,12 V直流 |
||
|
控制电压 |
0-4 V直流 |
0-5 V直流 |
|
|
扫描幅度控制 |
有 |
||
|
同步信号 |
有，每次转向时发出 |
||
|
尺寸(长x宽) |
30.5 mmx43 mm |
||
超高速显微扫描成像
超高速眼科手术
