beamLIGHT+HHG光源系统
- --
HHG 光源系统
一站式 HHG 光源
▪ 可连续稳定运行数周，无需重新校准
▪ 维护工作量低，用户可专注于实验本身
▪ 模块化系统设计，优异的可维护性和可操作性
长期稳定的气体靶系统
▪ 更高激光损伤阈值（LIDT），耐用性强，可实现数月稳定恒定的气体流量
▪ 高精度闭环定位系统
▪ 闭环气体流量控制器
▪ 可快速切换固体靶和旋转靶▪ 减少 XUV 再吸收，提高信号强度
▪ 气体负载降低 10^-4

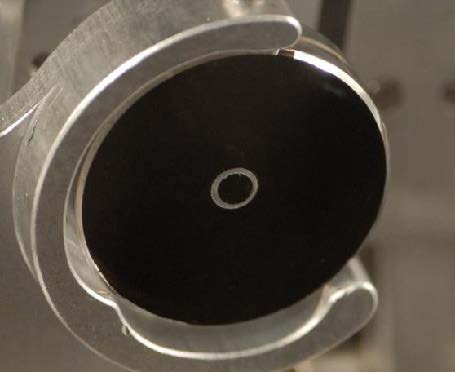

XUV 光谱滤光片
▪ 分段式滤膜设计，适用于共线泵浦/探测实验
▪ 改善散热性能，适用于高强度光束，并可实现数月稳定运行
用于研究激光等离子体中高次谐波产生（HHG）的一站式系统。
配备灵活的电动靶站系统，可支持旋转靶、平面固体靶以及气体靶。
提供多种光束接入方式，适用于等离子体双色泵浦实验。
集成倍频模块（Frequency-Doubling Stage）和适用于高强度光束的光谱滤波单元。

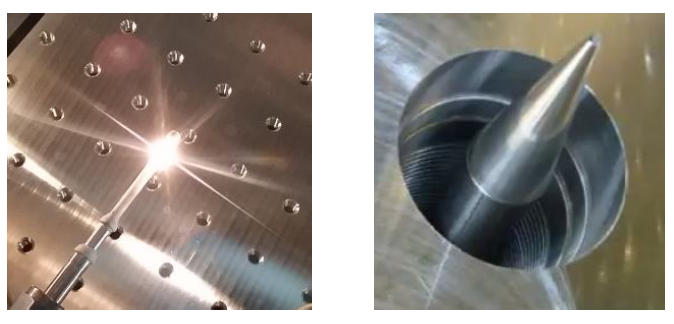

(1)交叉钻孔气体靶，可实现长期稳定运行并保持恒定气体流量。由于其高耐用性，可在全光束条件下方便对准。
(2)真空除油器（vacuum skimmer），用于减少 XUV 的再吸收。

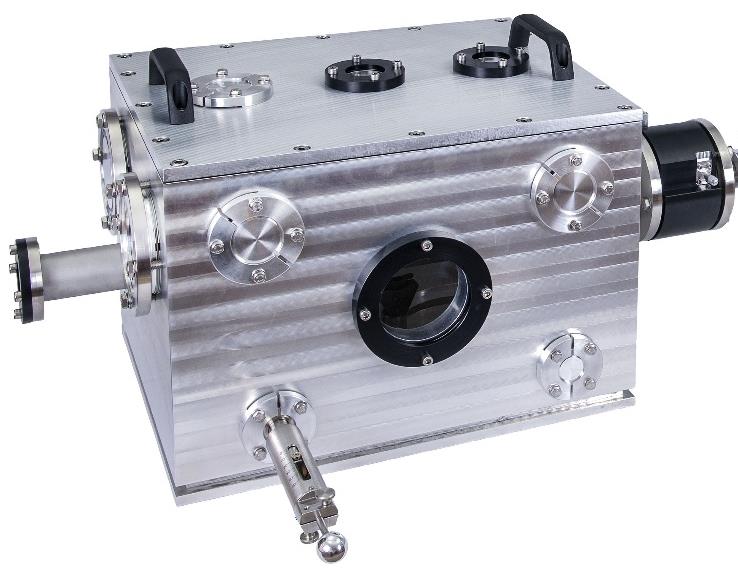

在线光谱仪
原位光源表征. 无狭缝平场光谱仪，支持光束旁路设计
. 无需对准敏感的窄入射狭缝
. 光收集效率约为标准光谱仪的 20 倍，从而显著提升信噪比（SNR）. 全自动化控制，便于软件操作
. 可选成像光谱功能
. 可选光束分析仪（Beam Profiler）
. 可选校准光电二极管
. 可选波前传感器定制化
. 每台光谱仪均根据具体应用需求进行定制，例如：
. 光束线集成
. 辅助接口与观察窗口
用于原位 HHG 光源表征的紧凑型光谱仪，工作于水窗波段。采用无入射狭缝的直接光源成像设计，实现最高效率并提升日常运行稳定性。旁路模式下可保持无畸变光束输出。配备超高真空（UHV）系统。纵向尺寸小于 0.5 m。所有参数均可通过软件远程控制。
有在线光谱仪的类光束视角。通过闭环定位器实现旁路模式与光谱测量模式之间切换。

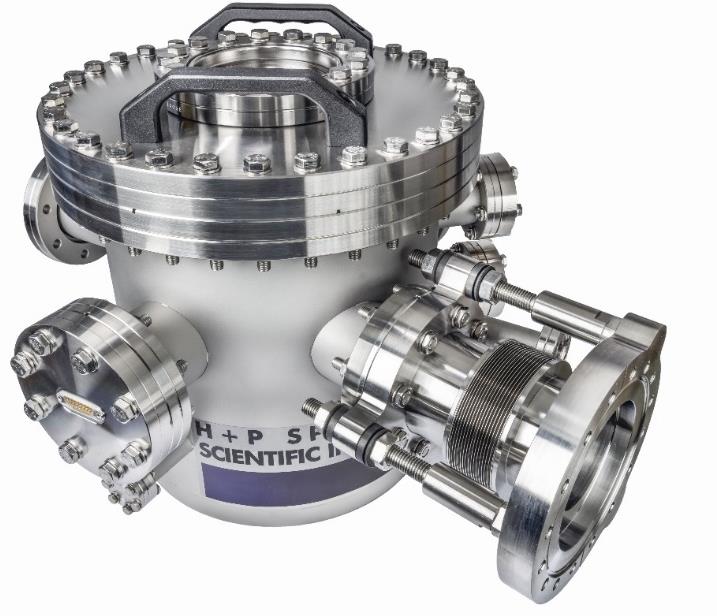

实验靶站配置

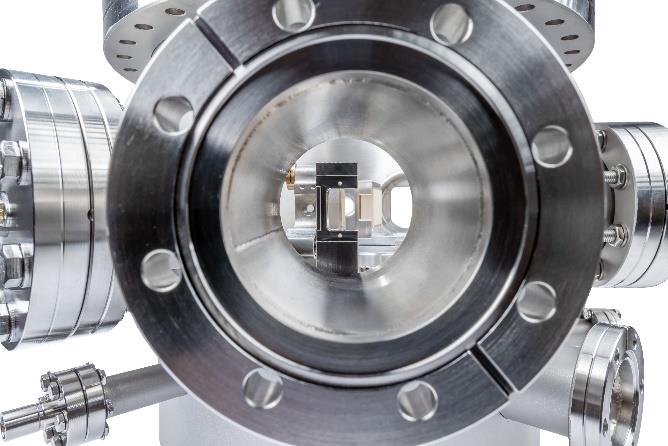

. 具有减振隔离设计的超高真空（UHV）腔体结构
. 支持多种实验配置方案
. 仪器灵活集成 ——TOF）、VMI、X射线光电子能谱（XPS）等
XUV/VIS-IR 光束重合
. 双反射镜组件，用于共线几何结构
. 环面镜，用于非共线几何结构
定制化
通过对需求的全面评估以及协同设计流程，确保靶室实现最高性能。

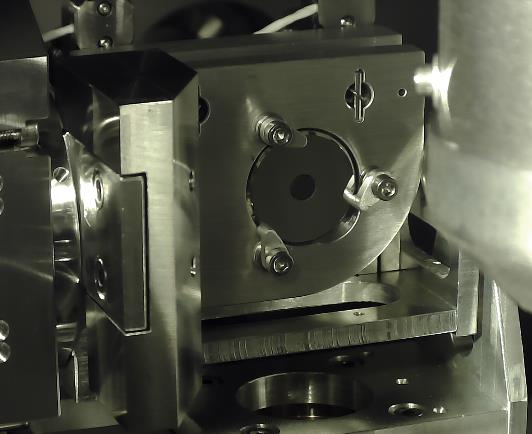

用于共线光束再聚焦的 XUV/VIS-IR 双反射镜延迟组件。时间分辨率可达 ±3 as。具备 5 个自由度调节。可实现截止区的光谱隔离。由于采用高精度光学成形分段结构，波前畸变极低。
用于泵浦-探测阿秒实验的双反射镜系统。采用针对特定能量选择的定制镜面镀膜，以实现可靠的单阿秒脉冲产生。
性能指标
|
阿秒脉冲波长 |
6-120nm / 10-200eV * |
|
|
孤立阿秒脉冲波长 光通量波动 |
6-16nm / 80-200eV * <3% rms in 12 hours * |
|
|
指向波动 |
<3urad rms in 12 hours * |
|
|
工作气压 |
<10^-9mbar (<10^-11mbar available) |
|
|
调节运动 |
手动或电动 |
|
|
定制化 |
完全定制化 |
|
|
|
60nm / 21eV |
13.5nm / 90eV |
|
每个谐波的平均功率每个谐波的光子通量谐波带宽 |
up to 400uW * up to 10^14 ph/s * <10^-2 |
up to 0.9uW * up to 5·10^10 ph/s * <5·10^-3 |
