眩光测试系统
简 述:
基于法规的详细规定,先锋科技在眩光测试实践中,不断更新测量方法和测试思路,推出了同时包含UGR,GR,TI三类眩光评价指标的眩光测试系统,以及道路照明测试系统。此系统可以通过Glare软件控制相机实现在线式的测量,测量和计算眩光参数可以一次性完成。
品 牌:
Zolix
产品型号:
- UGR
- GR
- TI
新闻
更多眩光测试要求:
对于UGR,GR,TI的眩光测量,目前比较受认可的标准是CIE 117-1995,CIE112-1994,CIE 140-2000 和CIE 150-2003,所有眩光相关的标准和规范都以此为基准。
其中CIE 117-1995规定了*关键的两个指标:1、UGR测试适用于立体角为0.1~0.0003sr的光源,因此成像亮度计的分辨率必须大于500万像素,才能保证准确测量0.0003sr的光源;2、Guth位置指数表里,T/R*大值为3,因此测试系统的视野角必须大于2×arctan3=143.14°。GR 和TI 都适用于此标准。
眩光系统要求用成像亮度计与8mm镜头或者14mm相配合。成像亮度计,要求在800W像素以上,配备专业的眩光评估软件,完全满足UGR,GR,TI的眩光测量。
PR930相机
8mm鱼眼镜头
眩光系统配置,它们的FOV如下表:
备注:*号下,亮度计亮度准确度±5%,而非±2%。
Ture8系列采用仪器级mono CCD作为感光原件,有效像素超过800万。Ture8系列采用符合CIE1931标准色度观察者三刺激值曲线的滤色片进行高精度的亮度和色度测量。其亮度精确度±5%(8mm镜头),测量范围0.005cd/m2~5×106cd/m2(加ND滤光片)。
因为搭配的镜头焦距非常短,尤其是8mm镜头畸变过大,因此需要做多项校准来保证精度,这既是眩光测量系统的难点,也是我们的优点。我们的成像亮度计做了一系列的校准,如均匀场标定、镜头畸变标定、梯度标定、杂散光标定、照度标定、亮度色度标定、图像比例标定等,来保证测量的光学准度和几何准度。
眩光测试系统具有以下优势:
Ø 科学测量级成像亮度计,保证测量结果的准确性
Ø 优质的系统配置和软件算法,保证快速准确的测量
Ø 在线式测量,自动筛选,抓取灯具
Ø 软件功能丰富,可扩展功能
Ø 报告格式(可定制)

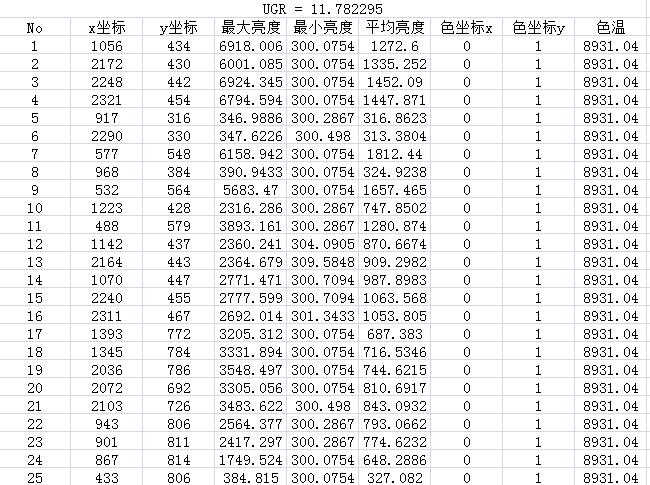

系统软件界面
界面:
报告格式(可定制)
对于UGR,GR,TI的眩光测量,目前比较受认可的标准是CIE 117-1995,CIE112-1994,CIE 140-2000 和CIE 150-2003,所有眩光相关的标准和规范都以此为基准。
其中CIE 117-1995规定了*关键的两个指标:1、UGR测试适用于立体角为0.1~0.0003sr的光源,因此成像亮度计的分辨率必须大于500万像素,才能保证准确测量0.0003sr的光源;2、Guth位置指数表里,T/R*大值为3,因此测试系统的视野角必须大于2×arctan3=143.14°。GR 和TI 都适用于此标准。
眩光系统要求用成像亮度计与8mm镜头或者14mm相配合。成像亮度计,要求在800W像素以上,配备专业的眩光评估软件,完全满足UGR,GR,TI的眩光测量。

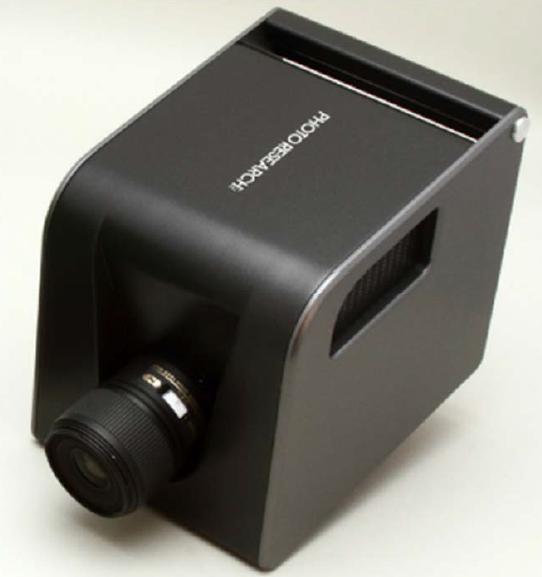

PR930相机

8mm鱼眼镜头
眩光系统配置,它们的FOV如下表:
Ture8 | |
分辨率 | 3296×2472 |
8mm FOV | 150° × 120°* |
14mm FOV | 60°×50° |
备注:*号下,亮度计亮度准确度±5%,而非±2%。
Ture8系列采用仪器级mono CCD作为感光原件,有效像素超过800万。Ture8系列采用符合CIE1931标准色度观察者三刺激值曲线的滤色片进行高精度的亮度和色度测量。其亮度精确度±5%(8mm镜头),测量范围0.005cd/m2~5×106cd/m2(加ND滤光片)。
因为搭配的镜头焦距非常短,尤其是8mm镜头畸变过大,因此需要做多项校准来保证精度,这既是眩光测量系统的难点,也是我们的优点。我们的成像亮度计做了一系列的校准,如均匀场标定、镜头畸变标定、梯度标定、杂散光标定、照度标定、亮度色度标定、图像比例标定等,来保证测量的光学准度和几何准度。
眩光测试系统具有以下优势:
Ø 科学测量级成像亮度计,保证测量结果的准确性
Ø 优质的系统配置和软件算法,保证快速准确的测量
Ø 在线式测量,自动筛选,抓取灯具
Ø 软件功能丰富,可扩展功能
Ø 报告格式(可定制)
系统软件界面
界面:

报告格式(可定制)

眩光测量系统的扩展应用
系统搭配的是一台标准的科学测量级成像亮度计,因此除了眩光外,它还能测量多个参数。
测量参数:
系统搭配的是一台标准的科学测量级成像亮度计,因此除了眩光外,它还能测量多个参数。
测量参数:
¨亮度
¨色坐标
¨色温
¨亮度均匀性
¨色度均匀性
¨色温均匀性
除了测量室内眩光UGR外,成像亮度计还可以搭配不同焦距的镜头和软件进行各种应用的测量。
眩光测量系统应用领域:
² 道路照明检测
² 现场亮度测量
² 亮度、色度均匀性测量
备注:以上红色字体需加配软件或者硬件才能实现,黑色字体是现有配置即可实现的。其中,亮度、色度均匀性测量满足标杆体系和ZHAGA标准,可以用于进行这些标准的测量。
系统配置
¨色坐标
¨色温
¨亮度均匀性
¨色度均匀性
¨色温均匀性
除了测量室内眩光UGR外,成像亮度计还可以搭配不同焦距的镜头和软件进行各种应用的测量。
眩光测量系统应用领域:
² 道路照明检测
² 现场亮度测量
² 亮度、色度均匀性测量
备注:以上红色字体需加配软件或者硬件才能实现,黑色字体是现有配置即可实现的。其中,亮度、色度均匀性测量满足标杆体系和ZHAGA标准,可以用于进行这些标准的测量。
1 |
成像亮度计 |
Tu8( PR-930 ) |
2 | 8mm镜头 | 8mm焦距镜头,满足标准要求 |
3 | Glare2.0 | 眩光,以及道路照明软件 |
