光子模数转换 （PADC）
数据数字化为电信、雷达和信号处理方面带来了前所未有的机遇。几乎所有现今使用的传感系统都需要将模拟信号转换为数字信号。信号速率增长的速度超过了电子模拟到数字转换（ADC）的速度。更高带宽、速度或数字化精度的需求对于ADC设置的孔径抖动提出了严格的要求。改善ADC的一种方法是使用由光子解决方案提供的较低定时抖动时钟源。光子ADC不仅仅改善了时钟抖动，使用像MENHIR-1550激光这样的锁模激光源可以实现各种新的超快光子数字化技术。
下面实验展示了如何使用MENHIR-1550在更高带宽下的时钟ADC，同时实现低于1飞秒的时钟抖动。

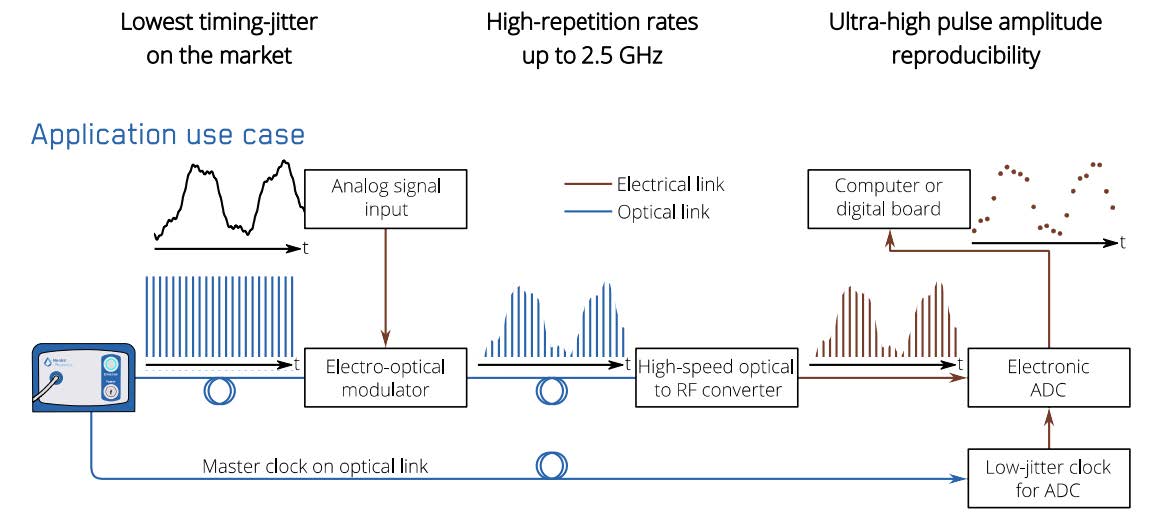

图 1 光学取样测量
图 1 是典型的光学 ADC 配置。 要进行数字化的源信号在光学域中进行采样。这是通过电光调制器实现的，该调制器根据输入信号相应地调节来自MENHIR-1550激光器的脉冲强度。脉冲串强度完美地反映了输入信号， 其在精确和已知的时间被采样。激光的超短脉冲宽度（<250 fs）确保了即使在快速变化的输入信号下也能进行良好的采样。提高ADC的性能的关键是减小光孔抖动，即在正确的时间采样。图2显示了MENHIR-1550激光器的时钟抖动性能。在1 GHz的重复频率下，10 kHz至1 MHz的频率范围内可以实现小于1 fs的时钟抖动（更高版本可定制）。

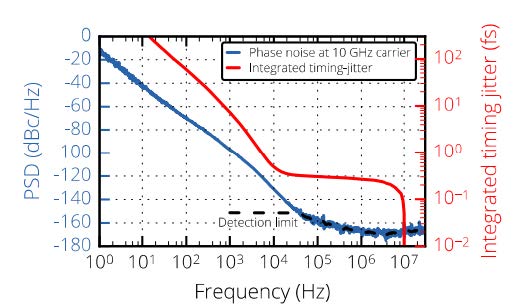

图 2

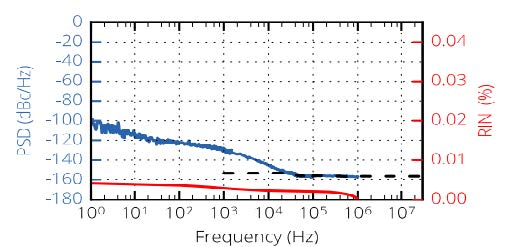

图 3
图 3
量化的振幅稳定性 高效位数（ENOB）要求ADC输入端的噪声信号较低。只有当激光源表现出低水平的幅度噪声时，才能满足这个条件。得益于MENHIR-1550激光器的极高稳定性，在10^9个脉冲中，脉冲幅度变化小于0.01%，如图3所示。MENHIR-1550激光器的极高的稳定性确保ADC在正确的时间量化信号的正确值。

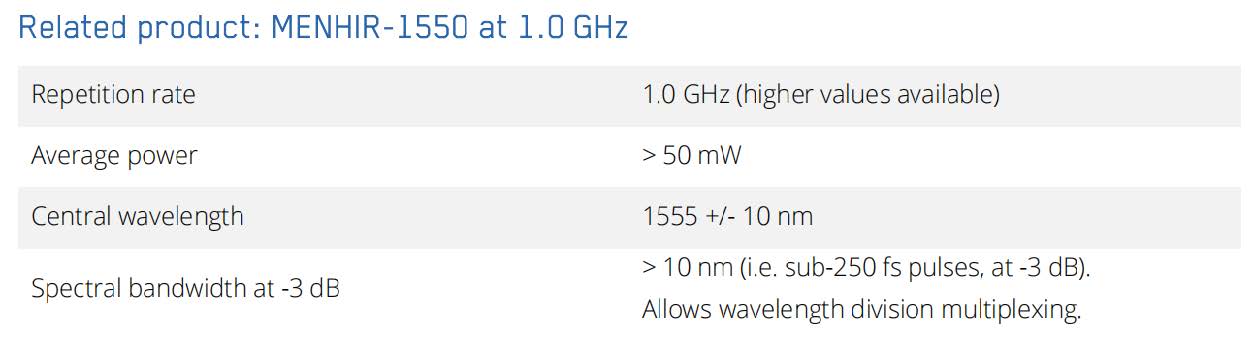

推荐产品：
References
1. G. C. Valley, Photonic analog-to-digital converter, Optics Express 15, 1955 (2007)
2. A. Khilo, S. J. Spector, M. E. Grein, A. H. Nejadmalayeri, C. W. Holzwarth, M. Y. Sander, M. S. Dahlem, M. Y.
Peng, M. W. Geis, N. A. DiLello, J. U. Yoon, A. Motamedi, J. S. Orcutt, J. P. Wang, C. M. Sorace-Agaskar, M. A.
Popović, J. Sun, G.-R. Zhou, H. B., J. Chen, J. L. Hoyt, H. I. Smith, R. J. Ram, M. Perrott, T. M. Lyszczarz, E. P.
Ippen, F. X. Kärtner, Photonic ADC: overcoming the bottleneck of electronic jitter, Optics Express 20, 4454 (2012)
