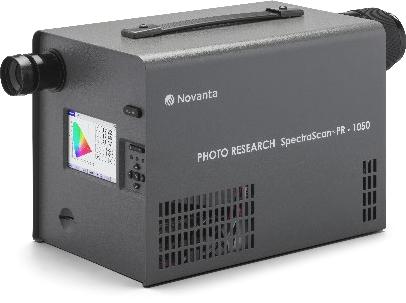

PR1050超宽动态范围光谱式辐射亮度计

简  述:
Photo Research PR-1050 SpectraScan 光谱测量仪以数十年的工程专业知识为依托,以行业领先的 Photo Research7系列为基础打造而成。PR- 1050具有对任何基于光谱的光度和色度测量仪而言都最为关键的两个属性 — 卓越的灵敏度和速度。此外,为了满足对近眼显示屏进行测量的需求,PR-1050还可直接安装增强和虚拟现实 (AR/VR) 镜头,帮助用户对AR/VR 目标区域中的光进行测量。
品  牌:
美国 Photo Research
产品型号:
  • PR1050

超宽动态范围光谱测量仪

可确保精度、速度和灵活性的成熟可靠的技术

Photo Research PR-1050 SpectraScan 光谱测量仪以数十年的工程专业知识为依托,以行业领先的 Photo Research7系列为基础打造而成。PR- 1050具有对任何基于光谱的光度和色度测量仪而言都最为关键的两个属性 — 卓越的灵敏度和速度。此外,为了满足对近眼显示屏进行测量的需求,PR-1050还可直接安装增强和虚拟现实 (AR/VR) 镜头,帮助用户对AR/VR 目标区域中的光进行测量。

PR-1050专为需要精确测量各种光源的应用(如显示监视器、投影仪、反射面以及工业应用)而设计,其动态范围可达到行业领先的500,000,000:1, 是用于测量设备输出的理想解决方案。该产品可测量从黑色到全白色的设备输出,无需外部衰减元件,也无需对光学几何进行任何更改。

PR-1050可安装可选的专用增强和虚拟现实 (AR/VR) 镜头,帮助用户对AR/VR 目标区域中的光进行测量。

特性和优势:

增强(AR)和虚拟现实(VR)测试: 可用的 AR/VR 光圈直径:3mm、4mm和5mm。

宽动态范围:无需添加外部滤光器或更改通光孔径,即可测试所有显示屏/背光。

可变光谱带宽:对于从OLED到激光源等所有显示技术,均表现出出色的光谱分辨率。

高速周期时间:大幅缩短显示屏产品测试/校准所需的总时间。


典型应用:

  • OLED、LCD、microLED 屏
  • 增强和虚拟现实设备
  • 汽车和航空航天显示屏
  • 激光投影仪校准
  • 显示屏背光测试

规格

规格

探测器元件

背照式CCD-512个制冷探测单元

颜色精度*

对于A 光源(2856K),在5.14E-4 cd/m²亮度下,CIE 1931x, y基色的颜色精度为±0.0015

光谱带宽

2、5 或8nm, 或自动调节2、4和8nm 带宽

颜色重复性*

对于 A光源(2856K),在 1.19E-2 cd/m²亮度下,CIE 1931x, y基色的颜色重复度为±0.0005

曝光时间范围

7 ms-2 min

偏振误差

<0.2%

3.34cd/m2及2°通光孔径时的测量时间

300 ms

杂散光

<0.06%

波长精度

<0.4nm

存储

安全数字(SD)卡

光谱分辨率

1 nm

自动同步范围

20 至 2000 Hz

数字分辨率

16位

接口

USB、RS232

可用通光孔径

2°、1°、0.5°、0.25°、0.2°、0.125°、0.1°、0.1°x1°(垂直狭缝) ,0.5°x1.5°(水平狭缝)

电源

锂离子电池或交流适配器

(90-240 VAC)

亮度灵敏度*+

1.71E-5 cd/m²

电池使用时间

8小时

亮度精度*

对于NIST可追踪的标准A 光源(2856K), 在5.14E-4 cd/m²亮度下,精度为±2%

重量

6.01 kg

亮度重复性*

对于 NIST 可追踪的标准A光源(2856K), 在5.14E-4 cd/m²亮度下,重复性为≤1%

尺寸

28.0x 17.0x 20.3cm





工作温度

1至35℃

0-90% 相对湿度, 无冷凝

*亮度值使用2°通光孔径和8nm带宽进行计算。

+最小灵敏度值在 10:1信噪比下进行计算。

规格如有更改,恕不另行通知。



PR-1050 通光孔径与测量光斑直径



通光孔径

附件

距离

0.5°

0.25°

0.1°

MS-75

(355 mm

至无限大)

355mm



305m

10.5mm



10.64 m

5.25mm



5.23m

2.63 mm



2.66m

1.315mm



1.33m

0.525 mm



532mm

SL-0.5X

94.1 至 137 mm

3.0 至 5.08 mm

1.50 至 2.54 mm

0.75至 1.27 mm

0.375 至 0.635 mm

0.15 至 0.254 mm

SL-1X

46 至 66 mm

1.78至 2.64mm

0.890 至 1.32mm

0.445 至 0.660mm

0.226 至 0.330 mm

0.089 至0.132mm

MS-7.5

100mm



30.5m

35.0mm



10.64m

17.5mm



5.32m

8.75mm



2.66 m

4.38cmm



1.33m

1.75mm



5.32mm

LA-730

接触

13.2mm

13.2mm

13.2mm

13.2mm

13.2mm

FP-730

接触

3.17 mm

3.17 mm

3.17 mm

3.17 mm

3.17 mm

PR-1050 亮度范围表 (cd/m2)



通光孔径

附件



0.5°



0.25°



0.1°



MS-75

1.71E-05至1.71E+04



6.85E-05至6.85E+04



2.74E-04至2.74E+05



1.10E-03至1.10E+06



6.85E-03至6.85E+06



SL-0.5X

1.71E-05至1.71E+04



6.85E-05至6.85E+04



2.74E-04至2.74E+05



1.10E-03至1.10E+06



6.85E-03至6.85E+06



SL-1X

1.71E-05至1.71E+04



6.85E-05至6.85E+04



2.74E-04至2.74E+05



1.10E-03至1.10E+06



6.85E-03至6.85E+06



MS-7.5

1.71E-05至1.71E+04



6.85E-05至6.85E+04



2.74E-04至2.74E+05



1.10E-03至1.10E+06



6.85E-03至6.85E+06



LA-730

1.71E-05至1.71E+04



6.85E-05至6.85E+04



2.74E-04至2.74E+05



1.10E-03至1.10E+06



6.85E-03至6.85E+06



FP-730

4.28E-05至1.07E+05



1.71E-04至4.28E+05

6.85E-04至1.71E+06



2.74E-03至6.85E+06



1.71E-02至4.28E+07



CR-730 (fc)

1.00E-05至3.43E+04

4.00E-05至1.37E+05

1.60E-04至5.48E+05

6.40E-04至2.19E+06

4.00E-03至1.37E+07

自 20 世纪 40 年代初以来,Photo Research 产品一直是电影行业的黄金标准。自那时起,这些产品拍出了赢得无数奥斯卡金像奖的一部部电影,并且不断提高光和颜色测量的标准。如今,Photo Research 提供各种光度计和Photo Research SpectraScan® 光谱测量仪系列产品,可基于光谱测量光的光度和色度。此系列提供各种手持式便携型号,涵盖了各种光谱范围和分辨率,可以测量一系列光源,例如显示监视器、投影仪、反射面和工业应用(视觉显示测试、LED 测试、电影和视频后期制作、汽车/航空航天显示屏以及牙科颜色测试)。

Novanta 是备受医疗和先进工业技术原始设备制造商信赖的技术合作伙伴,在光子学、视觉和精密运动技术方面拥有深厚的专有技术和专业知识。
