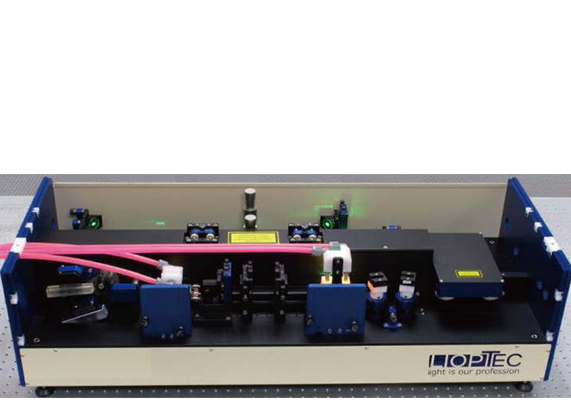

高重频染料激光器

简  述:
在新一代内燃机、航空及航天发动机等应用中,流场速度非常快,传统的10Hz 重复频率染料激光器已经很难满足要求。对流场/燃烧场的高速诊断需要高重频染料激光器。
品  牌:
德国 Lioptec
产品型号:
  • -
在新一代内燃机、航空及航天发动机等应用中,流场速度非常快,传统的10Hz 重复频率染料激光器已经很难满足要求。对流场/燃烧场的高速诊断需要高重频染料激光器。
高重频染料激光器特点
• 超低ASE < 0.05%
• 重复频率可高达100 kHz
• 高效率激光谐振腔
• 振荡器及放大器都采用不锈钢的外壳,稳定,可靠
• *新的集成电子学系统和界面友好的LabView 系统软件
• 晶体温控稳定
• USB 接口,TCP/IP 远程控制
• 系统紧凑,空间占用小
频率变换:
• 内部开环倍频器,配速查表
• 自动跟踪FCU 可用
• 扫描速度*高达10 nm/min
• 重复频率适应范围宽,从< 1 Hzup 到100 kHz
• 倍频晶体稳定温控
可选项:
• 三级放大单元针对高功率激光
• 温度及流量监控
• 双光栅结构可选,获得更窄线

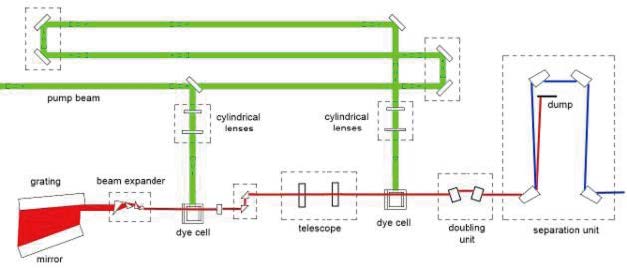

光路原理图

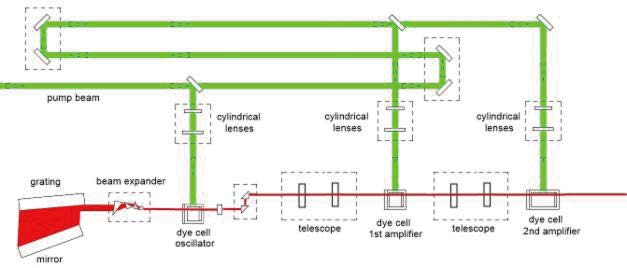

三级放大选项光路图:
 技术参数

光栅

调节范围

线宽

1800 l/mm, 90 mm

430 nm–900 nm

< 0.08 cm-1 @ 565 nm

2400 l/mm, 90 mm

430 nm–750 nm

< 0.06 cm-1 @ 565 nm

输出指标

转换效率 :

Nd:YAG pumped 532 nm, 10 kHz, 10ns, 40W

Nd:YAG pumped 532 nm, 10 kHz,

10ns, 15W

10 W, 25% @ 564 nm

Rhodamine 6G

6.8 W, 17% @ 640 nm DCM 2 W, 13% @ 440 nm

Coumarin 120

转换效率 :

Nd:YAG pumped 532 nm, 10 kHz, 10ns, 90W

Nd:YAG pumped 355 nm, 10 kHz,

10ns, 30W

20 W, 22% @ 564 nm

Rhodamine 6G

13.5 W, 15% @ 640 nm DCM 3.3 W, 11% @ 440 nm

Coumarin 120

SHG 转换效率

>10%

转换效率 :

Nd:YAG pumped 532 nm, 1 kHz, 150ns, 90W

20 W, 22% @ 564 nm

Rhodamine 6G

500 mW, 2.5% @ 282 nm SHG

波长重复性

< 0.005 nm

绝对精度

< 0.01 nm

扫描线性

< 0.002 nm

波长稳定性

< 0.001 nm/℃

发散角

0.5 mrad

偏振

> 98 % 竖直

ASE- 背景

< 0.5 %

尺寸

1040 mm x 400 mm x 300 mm ± 10 mm, 80 kg

光束输入高度

180 mm ± 10 mm

光束输出高度

200 mm ± 10 mm

工作要求

冷却染料容积

800 Watt, 谐振器和放大器系统

实验室

无尘室

电压

110…230V, 单相 , 50 Hz/ 60

Hz

电脑

一个 USB 接口

操作系统

Windows XP/ Windows Vista/ Windows 7

泵浦激光脉冲功率,kHz 运行

最高到 150 W

波长扩展选配指南:

输出波段

参与激光

产生方式

210nm - 440nm

染料基频

倍频

197nm - 220nm

染料基频

三倍频

1.4 m -5.0 m

染料基频 - 1064nm 泵浦光

差频

215nm - 245nm

染料基频 + 355nm 泵浦光

和频

360nm - 440nm

染料基频 + 1064nm 泵浦光

和频

192nm - 200nm and 221nm - 250nm

染料倍频 + 1064nm 泵浦光

和频
