显微高光谱系统GaiaMicro

简  述:
GaiaMicro-G系列显微高光谱系统是将推扫型高光谱相机与显微镜结合,构成显微高光谱系统的主体,再借助显微镜的光路系统、不同倍率的物镜(可见)、不同倍率的反射物镜(红外)以及二维电控扫描平台来实现的。
品  牌:
Dualix
产品型号:
  • GaiaMicro-G系列
  • GaiaMicro-F系列
GaiaMicro-G系列显微高光谱系统原理介绍:
GaiaMicro-G系列显微高光谱系统是将推扫型高光谱相机与显微镜结合,构成显微高光谱系统的主体,再借助显微镜的光路系统、不同倍率的物镜(可见)、不同倍率的反射物镜(红外)以及二维电控扫描平台来实现的。
可见近红外显微系统采用透射式的光路结构,在不同放大倍率物镜下,可以清楚的观察、采集到相应的显微高光谱数据,系统采用的是二维平移机构,X轴为图像扫描轴,Y轴为调焦轴,实现自动曝光、自动对焦等流程。
近红外显微系统采用半透半反射式光路结构,大功率溴钨灯输出光源能满足光谱响应范围,系统采用的方案:高光谱相机静止不动,通过控制二维平移机构的扫描轴完成图像的采集,通过特殊设计的光路结构,可以实现全透、半透半反模式的光路调整,再通过目镜来观察和手动调整焦距完成整个系统的焦距调试。
优势描述:
1、自动调焦、自动曝光、自动匹配扫描速度(显微-可见近红外系统)
2、反射率校准、均匀性校准、区域校准等
3、二维整体精密电控平移机构
4、可见近红外显微系统,可实现反射和透射式的高光谱成像,可利用GaiaField内置扫描结构带动光谱成像系统来完成,也可以借助Image-λ-V10/V10E系列相机和电控二维扫描机构来实现
5、近红外显微系统,反射式显微高光谱成像系统借助Image-λ-N17E系列相机和电控二维扫描机构来实现
6、高空间分辨率和光谱分辨率
显微高光谱系统主要技术参数:

型号

GaiaMicro-G- V10-LU

GaiaMicro-G- V10E-AZ4

GaiaMicro-G- N17E

GaiaMicro-G- N17E-HR

光谱范围

400-1000nm

400-1000nm

900-1700nm

900-1700nm

光谱分辨率



3.5nm

2.8nm@30um slit,

2nm@18um slit



5nm



5nm

光谱采样率

0.7nm

0.7nm

3.5nm

2.4nm

数值孔径

F/2.8

F/2.4

F/2.0

F/2.0

狭缝尺寸



30µm*9.6mm

30um*14.2mm,

18um*14.2mm(optional)



30µm*14.2mm



30µm*14.2mm

探测器

CCD

SCMOS

InGaAs(TE3 Cooled)

像素数(空间 维*光谱维)



1392*1040



2048*2048



320*256



640*512

光谱通道数

1X:1040, 2X:520

4X:256, 8X:128

1X:2048(有效通道946)

2X:1024(有效通道474)



256



512

数据输出

14 bits

16 bits

14 bits

14 bits

连接方式

USB 2.0

USB3.0

USB2.0/Gige

USB3.0/Gige

物镜

平场无限远长工作距消色差金相物镜

(5x、10x、20x、50x); 选配:100x

反射式物镜10X、40X

选配:20X、30X

显微系统(标 配金相显微系 统,透反射测 试光路)

无限远色差校正光学系统;10X目镜

30°倾斜,无限远铰链三通观察筒,瞳距调节:54mm~75mm, 单边视度调节:±5屈光度,两档分光比R:T=100:0或50:50 物镜转换器:内定位五孔转换器

注:其它品牌如奥林巴斯、蔡司的生物、荧光、金相显微镜均可进行高光谱相机搭载,具体可与我司销售人员联系

反射物镜:
反射物镜参数:

倍率

10倍

20倍

30倍

40倍

适用波长

350nm~7μm

350nm~7μm

350nm~7μm

350nm~7μm

焦距f

19.9mm

10mm

6.7mm

5mm

NA(数值孔径NA)

0.2

0.35

0.41

0.49

视场

φ1.0mm

φ0.5mm

φ0.34mm

φ0.25mm

工作距离 WD

16mm

7mm

5mm

3.5mm

机械镜筒长

80~∞(可変)mm

遮光率

约36%

约36%

约36%

约36%

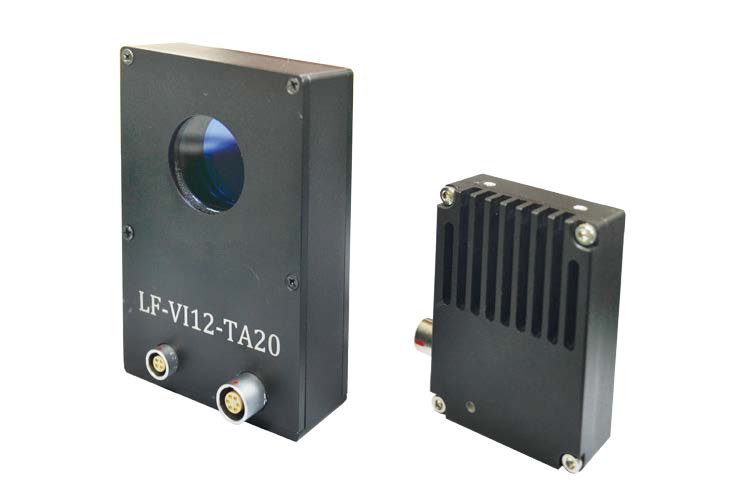

GaiaMicro-F系列显微高光谱系统
GaiaMicro-F系列显微高光谱系统采用液晶可调滤光片(LCTF)为分光元件,采用高灵敏度科研级制冷型SCMOS相机为成像器件,一体化设计或直接与各种商用显微镜的相机接口(F接口)结合,无需扫描机构,具有高灵敏度、高空间分辨率的特点。
主要技术参数:



型号

GaiaMicro-F-Vis-AZ4-8

GaiaMicro-F-Vis-AZ4-20

GaiaMicro-F-SNir-AZ4-8

GaiaMicro-F-SNir-AZ4-20

GaiaMicro-F-Dual-AZ4-8

GaiaMicro-F-Dual-AZ4-20



GaiaMicro-G-Nir



光谱范围



400~720nm



550~1000nm

400~720nm&550~1000nm(手 动切换)



900~1700nm

波长准确度

光谱分辨率/8

光谱分辨率/8

光谱分辨率/8

光谱分辨率/8

光谱分辨率

-8:8nm@550nm    -20:20nm@550nm

20nm@550nm

调谐分辨率

≥1nm

≥1nm

≥1nm

≥1nm

探测器

SCMOS

SCMOS

SCMOS

InGaAs

图像分辨率

2048*2048

2048*2048

2048*2048

640*512

数据输出

16bits

16 bits

16 bits

14 bits

连接方式

USB3.0

USB 3.0

USB3.0

USB2.0/Gige
