高速像增强相机模块 HiCATT

简  述:
HiCATT是一款用于同高速相机共同工作使用的像增强模块。该模块可以实现弱信号放大到10000倍以上,提高高速相机的灵敏度,从而实现高速的弱光成像。HiCATT有高质量的镜头耦合装置,适合市面上主流高速相机接口。
品  牌:
荷兰 Lambert Instruments
产品型号:
  • HiCATT

HiCATT是一款用于同高速相机共同工作使用的像增强模块。该模块可以实现弱信号放大到10000倍以上,提高高速相机的灵敏度,从而实现高速的弱光成像。HiCATT有高质量的镜头耦合装置,适合市面上主流高速相机接口。

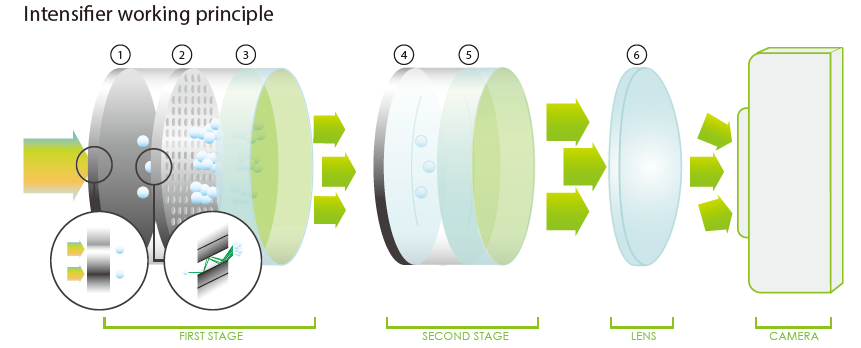

Hi CATT的像增强器是混合的,含有两级,直径可以是25mm或18mm。前一级是二代或是三代管的MCP像增强器,可以提供很高且可调的增益。第二级是一个一代管的增强器(booster),可以在高帧率的情况下增强成像强度。在门控模式下,第一级可以作为纳秒两级的光电开关。像增强器的工作频率在Burst模式下可以到2.5MHz

关键优势:

  • 方便耦合市场上主流高速相机(最快到300,000fps)
  • 高分辨像增强器:提供二代或三代像增强器,可覆盖从紫外、可见到近红波段。
  • 极小门宽:最小可达3ns(FWHM)
  • 接受高速重复频率,最快可达300KHz/2.5MHz burst
  • 紧凑型设计
  • 过曝保护:用户可自定义阳极电流上限

应用:

  • 激光诱导荧光(LIF)
  • 粒子图像测速(PIV)
  • 燃烧实验
  • 单光子成像
  • 生物、化学发光成像
  • 等离子体物理
  • 天文
  • 时间分辨成像和光谱

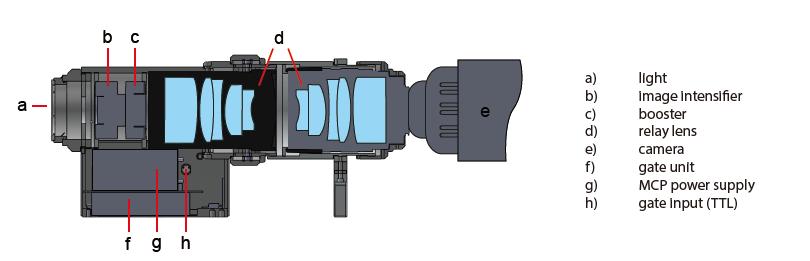

设备简图


设备参数:

Min. gate width (FWHM)

HiCATT G 40n: 40ns

HiCATT G 2n: < 3 ns with Gen II, 5 ns with Gen III

Max. repetition frequency

HiCATT G 40n: 100 kHz

HiCATT G 2n: 300 kHz, 2.5 MHz in burst mode

First stage image intensifier

Proximity-focused Gen II or Gen III (filmless)

Second stage image intensifier

Proximity-focused Gen I

Input window

S20: Quartz. S25, GaAs, GaAsP: Borosilicate glass

Sensitivity and spectral range

See graph on page 3 (top-left)

Photon gain (max)

S20: 40000, S25: 30000, GaAs: 30000, GaAsP: 50000

Equivalent Background Input

S20: 0.006, S25: 0.008, GaAs: 0.024, GaAsP: 0.006 photo e-/px/s

Phosphor

P46 (P20, P24, P43 on request)

Input lens mount

F-mount (C-mount on request)

Output lens mount

F-mount (C-mount on request)

Available relay lenses

1:1, 2:1, 3:1

Typical resolution on output

(lp/mm)

1:1 relay lens

2:1 relay lens

3:1 relay lens

S20: 33, S25: 31, GaAs: 28, GaAsP: 26

S20: 66, S25: 62, GaAs: 56, GaAsP: 52

S20: 99, S25: 93, GaAs: 84, GaAsP: 78



HiCATT 18

HiCATT 25

Effective area

Gen II: ø 17.5 mm, Gen III: 13.5x10 mm

Gen II: ø 24.5 mm, Gen III: 16x16 mm

Input diameter

18 mm

25 mm

Input window thickness

5.5 mm

6.0 mm
