非分光红外检测用 NDIR 传感器
红外检测技术在气体检测领域应用十分广泛，绝大多数气体分子会在 2μm～20μm 红外波段内产生特征振动 / 转动吸收光谱，且各气体的吸收光带区间窄、互不重叠。如下图：

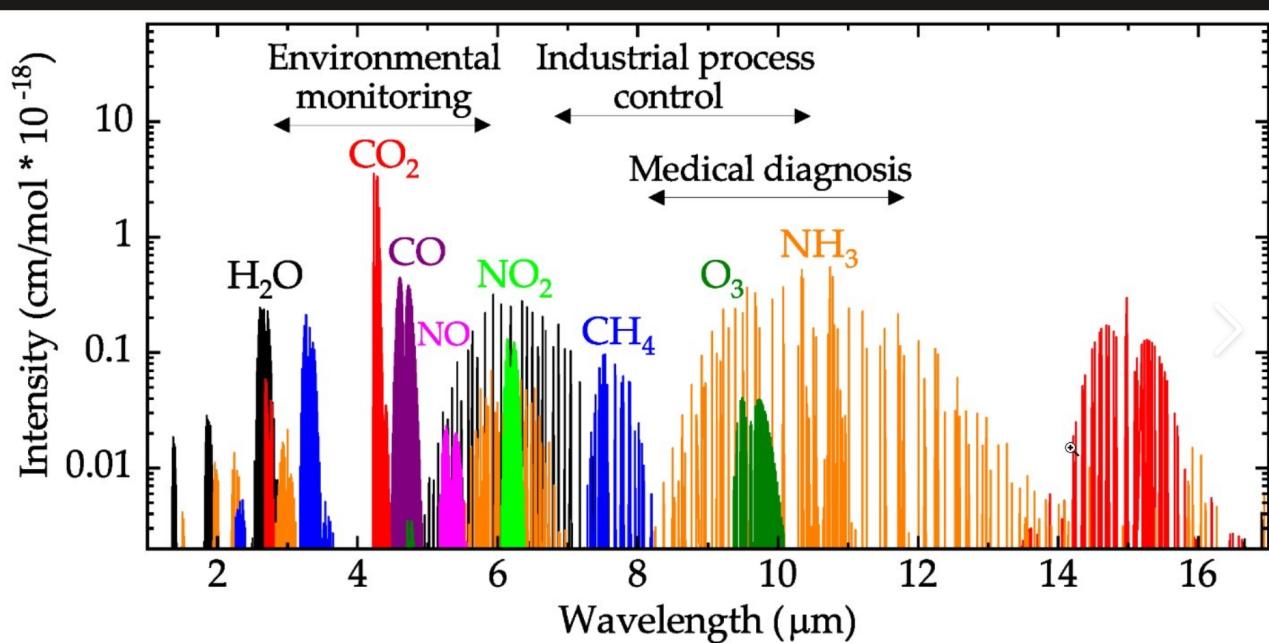

气体吸收光谱图
由于每种气体（或同类气体）几乎都拥有独一无二的特征吸收光带，红外气体传感器可实现对特定单一气体或一类气体的选择性检测。
绝大多数红外传感器通过检测气体对红外光的吸收程度工作，无论气体浓度高低，传感器均能输出有效信号。因此设备故障极易被识别，红外气体传感器普遍具备 故障安全（失效安全）特性。
2. 红外气体传感器结构
商用红外气体传感器主要由五部分组成：红外光源、红外探测器、气室（光路气腔）、波长筛选器件，以及透镜 / 反射镜等光学耦合元件，用于将光源红外辐射传导穿过气室并送达探测器。如下图:

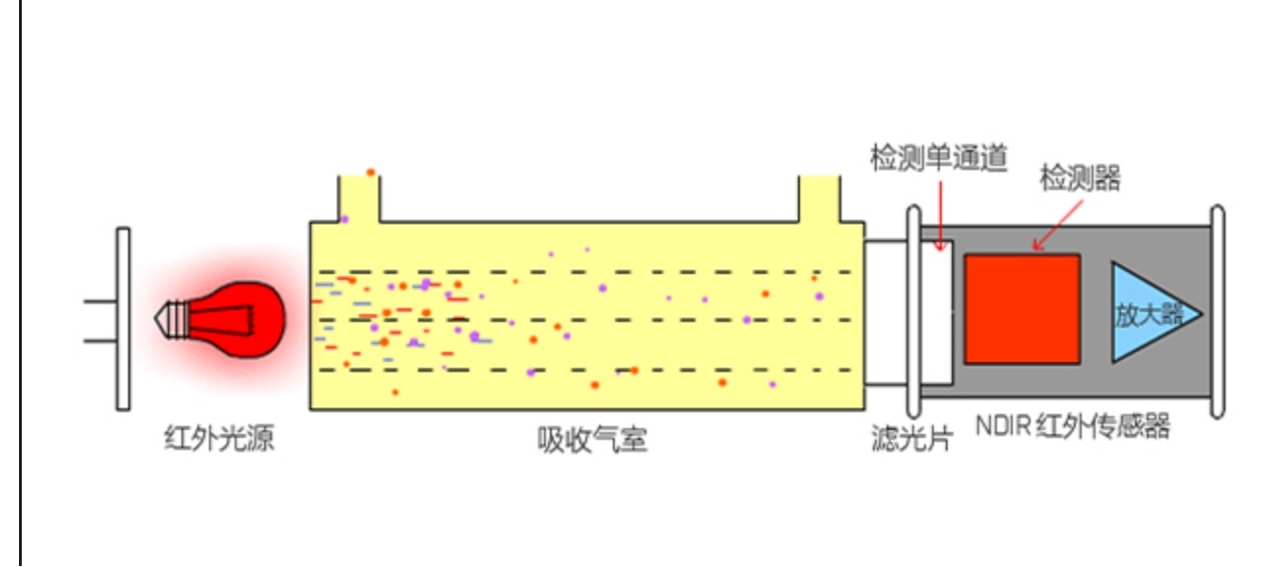

NDIR 传感器原理图
待测样气通入气室；探测器采集目标气体特征吸收波长下的红外辐射强度。
若无待测气体：红外光无吸收，探测器接收光信号强度达到最大值；
光路中存在待测气体：气体吸收红外光，探测器接收信号随气体浓度升高而衰减。
3.非分光红外（NDIR）传感器原理
整套检测流程的核心是精准选取待测气体对应的吸收波长。
区分红外波长有两种方式：
分光式：利用棱镜、衍射光栅对不同波长光线进行空间分光；
非分光式（NDIR）：采用光学滤光片，仅允许目标检测波长透过。
在红外分光效率上，光学滤光片比光栅高约 1000 倍，比棱镜高出十万倍。因此 NDIR 气体传感器相比分光式设备具备显著性能优势，也是行业主流选用方案。
4. 误差消除技术
除待测气体外，诸多外部因素都会干扰检测信号：光源输出功率随时间 / 温度漂移、滤光片透光率衰减、探测器响应温漂、电路系统误差、光学镜片积灰污染等。
行业通用解决方案：增设参比通道（基准通道），选用与检测波长接近的红外波段作为基准光路。
上述所有干扰因素会同步作用于检测通道与参比通道；将两路信号做比值运算，即可抵消共模干扰，输出稳定、精准的浓度数据。
传感器光路设计保证参比光束与检测光束经过完全一致的光学通路，消除镜片局部积污带来的偏差；搭配调制光源电路与数字信号处理算法，最终构建长期稳定、高可靠性的气体检测系统。
Edinburgh Sensors Ltd完成该类 NDIR 传感器基础架构研发，并持续迭代优化至今。
