OEM 功率/ 能量探头
简 述:
基于领先的激光功率能量计研发制造经验,OPHIR 公司提供各种可集成至用户系统的OEM 功率/ 能量探头。
品 牌:
以色列 Ophir
产品型号:
- 20C-SH
- PE10-S
新闻
更多在工业/ 医疗激光应用中,在激光器内部或激光器工作部件中集成激光功率探头是非常有效的实时监控激光状态,确保激光质量,预见和处理激光失效的方法。基于领先的激光功率能量计研发制造经验,OPHIR 公司提供各种可集成至用户系统的OEM 功率/ 能量探头。
• 可适应直接测量、 采样测量、后镜漏光测量等多种测量方式;
• 根据用户需求提供各种不同尺寸、不同封装和装卡方式产品;
• 根据用户需求提供不同电子信号处理( 放大电路),不同信号(数字或模拟)输出形式产品;
• 根据客户需求提供裸板或模组,方便用户系统集成。
OEM 探头集成方式示意

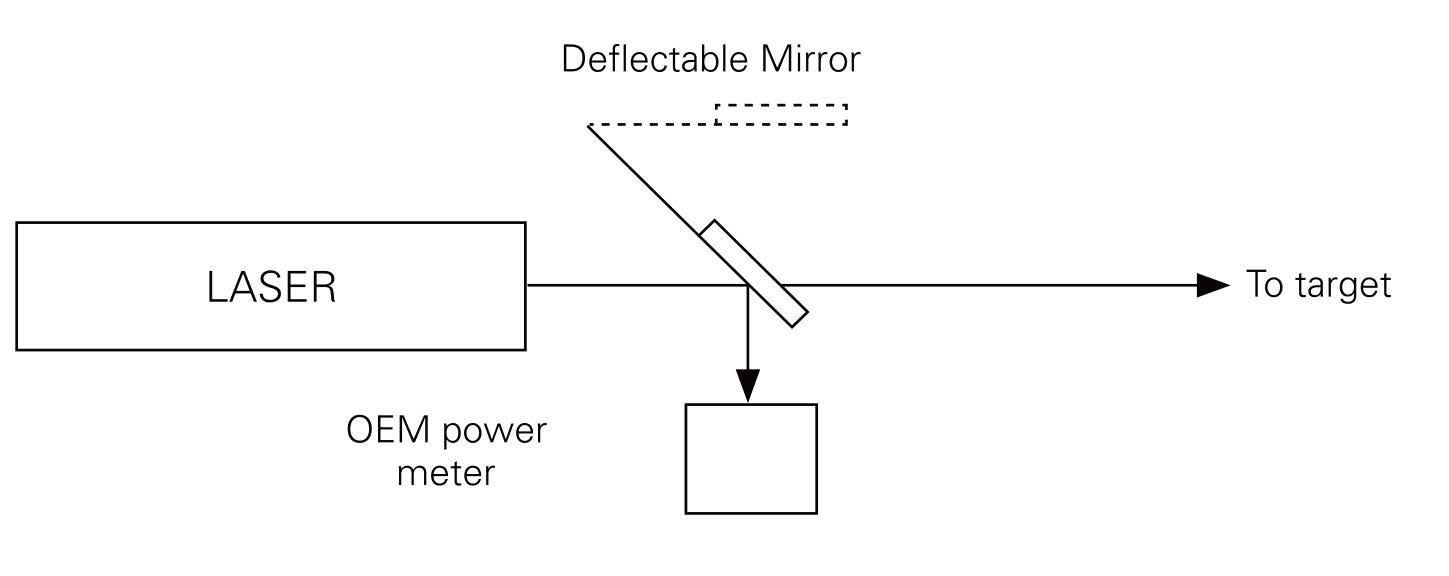

分光式
![](/public/filespath/images/f264c6eea600755ac88f272f1f3531e5.jpg)

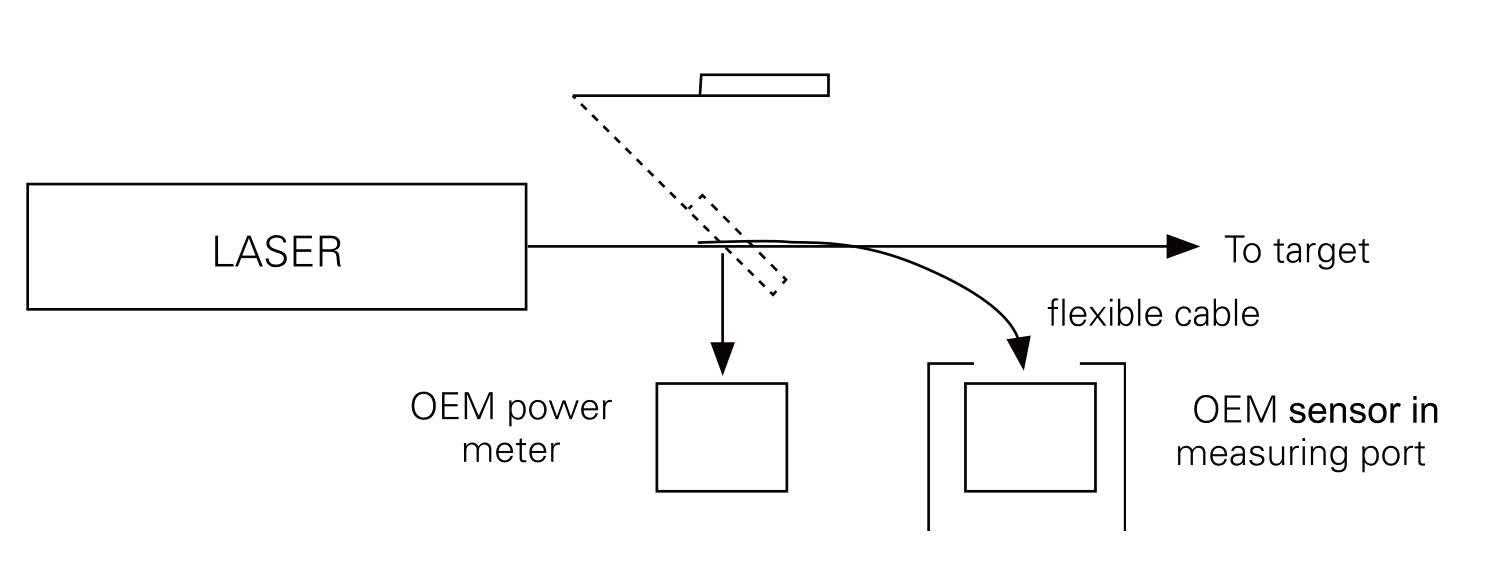

取样式
![](/public/filespath/images/1983d88a0103dc2bd018d04d80e25f53.jpg)

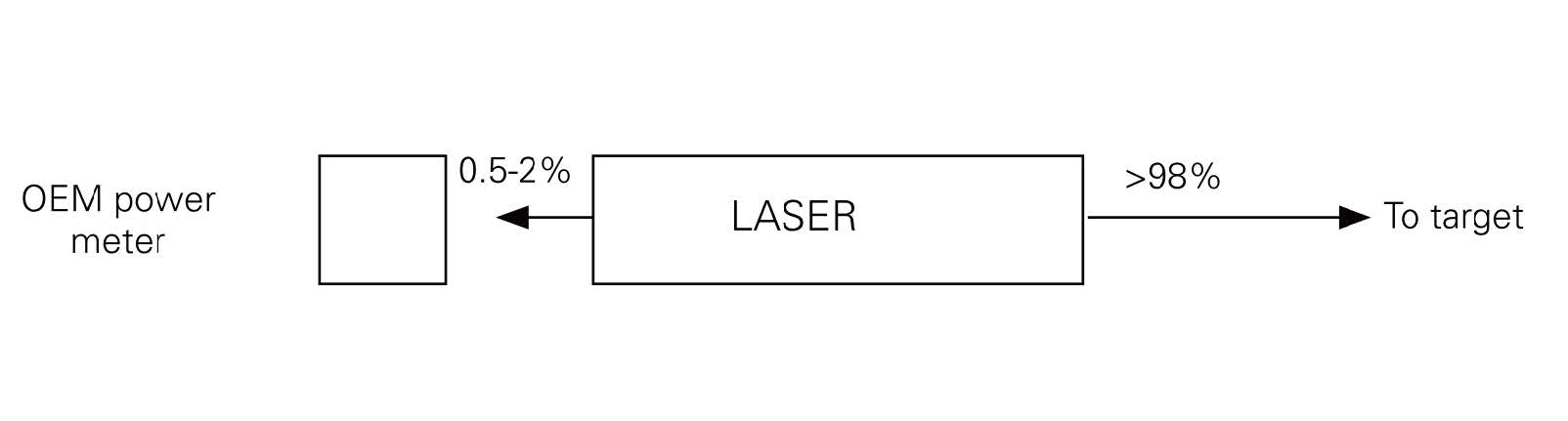

背光式
![](/public/filespath/images/bceea9f8567890043ab6d78988dc815d.jpg)
OEM 探头配置方案部分类型
![](/public/filespath/images/bceea9f8567890043ab6d78988dc815d.jpg)
OEM 探头配置方案部分类型
![](/public/filespath/images/3de45e707681b7531c11deb58d53d306.jpg)
可支持如下电路输出方式:
• 只输出原始信号或者放大信号:带有外壳和放大电路板的OEM 功率计探头,不但可以降低噪音强度,而且可以获得Ophir 原厂的校准和响应速率加快功能
• 输出端口为RS232/USB2.0/ 以太网
• Disc+ 原始信号输出:*经济的配置方案
• Disc+ 放大电路板:为空间小设计的方案

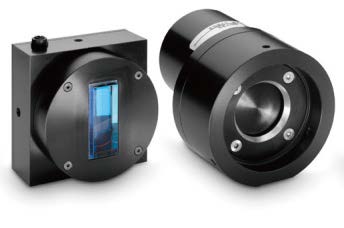

标准OEM 功率计探头
![](/public/filespath/images/6c58caa7c0a17add918ad0c33ba2d2bf.jpg)
![](/public/filespath/images/6c58caa7c0a17add918ad0c33ba2d2bf.jpg)
![](/public/filespath/images/4f39de8ec098c1dbe3018a3b9c1133d4.jpg)

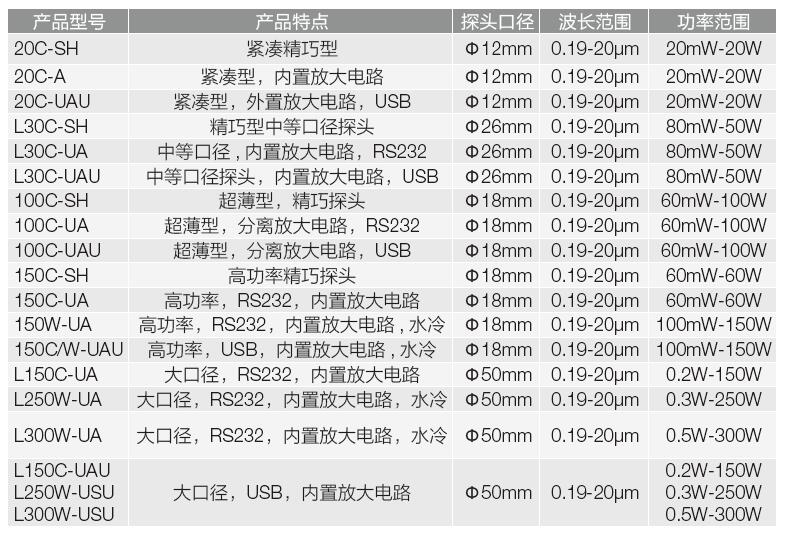

产品参数
![](/public/filespath/images/05b44e2c0c6cb1cc30a326b866f5860e.jpg)

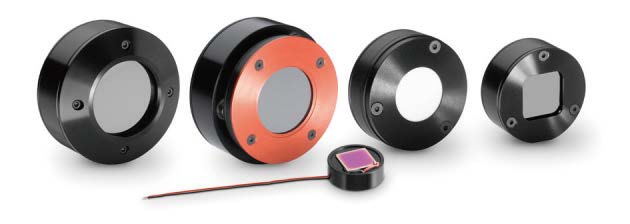

Ophir 标准OEM 能量计探头
Ophir 标准OEM 能量计探头,灵敏度范围2μJ-10J,波长范围:0.19-20μm。用户可以根据特殊需要定制。
![](/public/filespath/images/1126068f8291699e0ba8c3b025f87caf.jpg)

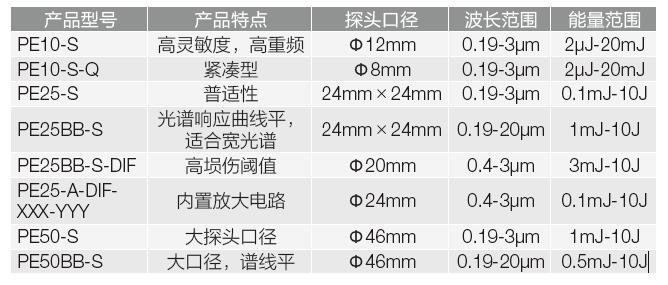

参数
![](/public/filespath/images/508568e20e81a5a370ff334835d3739f.jpg)

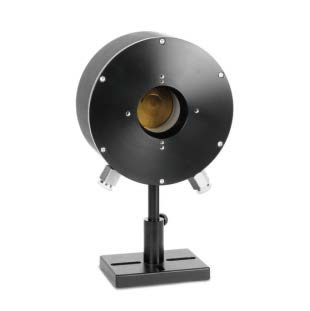

尾光吸收器Beam Dμmp(激光截止器)
![](/public/filespath/images/f5ace69cc4d4116c47b052b1a9da793d.jpg)
对于大功率/ 能量激光,在设计光路的过程中,不可避免会遇到如何处理闲散光的问题,如果这部分激光处置不得当,就有打坏周围物品或打伤人的风险。Ophir公司提供多款闲散光吸收设备:尾光吸收器,为您提供最安全的闲散光处置方案。
• 功率范围:500W-11000W
• 波长范围:0.19-20μm
• 高损伤阈值
• 风冷、水冷两种冷却方式
![](/public/filespath/images/333d475ab8b7e1f0483ee7f3157a582b.jpg)
![](/public/filespath/images/333d475ab8b7e1f0483ee7f3157a582b.jpg)
