更多可信的测试数据
蓝菲光学（Labsphere）是公认的校准光源。我们的固态可调光源是为满足传感器和材料研究、开发、生产测试和照明的高性能要求而设计的。
VGI测试，有两种国标，分别是JB/T8248.4-1999机械行业标准，GB10988-2009质监局国标。两个标准里都要求使用积分球来测试杂散光。国际标准为ISO9358-1994. GB10988-2009为质检总局和国标委员会发布的标准，标准中提到了多种检测方法，首推积分球方法。
杂散光系数：该标准中，定义为在均匀亮度的扩展视场中放置一个黑斑，经被测样品成像后，其像中心区域上的光照度与移去黑斑放上白斑后在像面上同一处的光照度之比。VGI以百分比表示。
配置说明
1）主球：大视场均匀光源白光积分球，球内壁Spectraflect 97%高漫反射率涂层用于实现匀化效果
2)光学环境选配一：
光学环境选配： 卤钨灯宽光谱，3000K/大于5000lux
3)高精度直流电源&照度监控功能
4)背景：配置固定光阱或者黑色吸光黑箱模拟暗背景
5)滑动导轨：用于移动相机用于不同位置测试
6)相机：12位2448 px x 2048px
千兆网口转USB口
- ，然后入射平行光根据待测物厚度带来的传感器中心位移带来的影响进行修正
- 待测物夹具可以实现水平和垂直角度旋转测试0-180度角度。
- 旋转角度的设置
- 直流恒流驱动器和温度控制，输出持续稳定
杂散光测试系统介绍
本系统是针对镜头的杂散光系数定制的杂散光测试系统，系统符合GB/T10988 标准的测试要求，可以实现客户自行对产品进行杂散光测试和检验。系统采用积分球均匀光源、黑色光阱积分球、导轨系统、相机配置。均匀光源可以按照国标大于1000：1 的亮度对比度，可以保证测试结果准确度，使用**技术的大视场均匀光源结构。

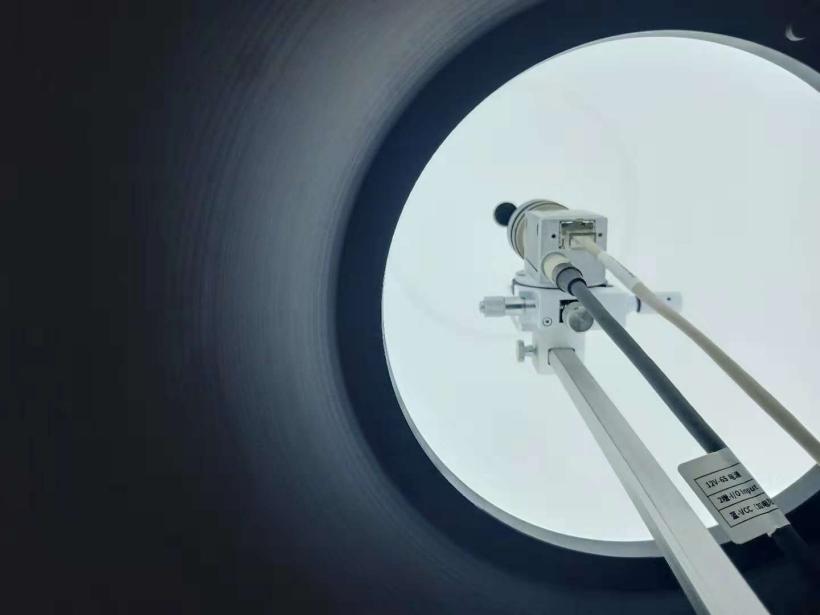

主积分球与光阱积分球分离，样品及导轨置于光阱积分球开口，光阱对面的开口放置客户指定灯具，或者使用亮度均匀光源积分球。旋转相机及镜头，使光源的像位于视场的某个位置，然后拍照，得到的图像供软件分析图像的灰度值。经过分析给出报告。计算结果为照度比
可以实现色温3000K±100K，宽光谱调节，光谱波长范围350-2500nm
入射光主动反馈控制*
样品夹具
样品旋转电机
摄像头对位观察
配置摄像头实时监控入射光是否准确照射并覆盖传感器。
规格
|
型号 |
CSTM-CM-PD |
|
料号 |
LCA-00491-000 |
|
入射光源 波长范围 均匀性 |
色温：3000±100K |
|
波长：350-2500nm >98% |
|
|
入射光源种类 |
卤素灯 |
|
稳定性 |
<0.5% |
|
视场角度 |
>180° |
|
入射光源工作模式 |
积分球形式漫射光源 |
|
积分球类型 |
积分球双球（前方白色涂层，后面黑色涂层） |
|
积分球开口 |
20cm |
|
入射光源 |
X轴和Y轴上下移动 |
|
移动距离：-100-100mm |
|
|
待测物 |
样品夹具1：适用手表和手机 2MM~142MM |
|
样品夹具2：适用手机弹性52MM~95MM |
|
|
摄像头 |
包含，用于照射准确性定位 |
|
样品旋转电机 |
水平旋转：0-180º |
|
垂直旋转：0-180º |
|
|
样品电机载重 |
垂直负载10Kg |
|
样品电机定位 |
定位精度：0.05º |
|
设置精度：1度 |
|
|
|
停留时间：0.1S-100S |
|
电机 |
硬质合金钢，导向机构采用精密交叉滚珠轴环 |
|
零位设置 |
配置零位开关自动归零功能 |
|
入射光定位 |
摄像头观察入射光位置 |
|
主机机箱 |
LWH:1360*782*804mm |
|
供电电源机箱 |
LWH:600*600*365mm |
