更多卓立汉光从2015年研发出*一套眩光测试系统，并在近几年的眩光测试实践中，不断更新测量方法和测试思路，推出了同时包含UGR，GR，TI三类眩光评价指标的眩光测试系统，以及道路照明测试系统。此系统可以通过Glare软件控制相机实现在线式的测量，测量和计算眩光参数可以一次性完成。
对于UGR，GR，TI的眩光测量，目前比较受认可的标准是CIE 117-1995，CIE112-1994，CIE 140-2000 和CIE 150-2003，所有眩光相关的标准和规范都以此为基准。
其中CIE 117-1995规定了*关键的两个指标：1、UGR测试适用于立体角为0.1~0.0003sr的光源，因此成像亮度计的分辨率必须大于500万像素，才能保证准确测量0.0003sr的光源；2、Guth位置指数表里，T/R*大值为3，因此测试系统的视野角必须大于2×arctan3=143.14°。GR 和TI 都适用于此标准。

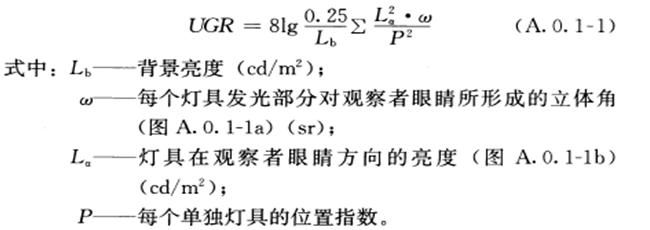

UGR----计算公式
UGR ---适用条件：
-
UGR 适用于简单的立方体形房间的一般照明装置设计，不应用于采用间接照明和发光天棚的房间;
-
灯具应为双对称配光;
-
坐姿观测者眼睛的高度应取1. 2m ，站姿观测者眼睛的高度应取1. 5m;
-
观测位置应在纵向和横向两面墙的中点，视线应水平朝前观测;
-
房间表面应为大约高出地面0.75m 的工作面, 灯具安装表面以及此两个表面之间的墙面。

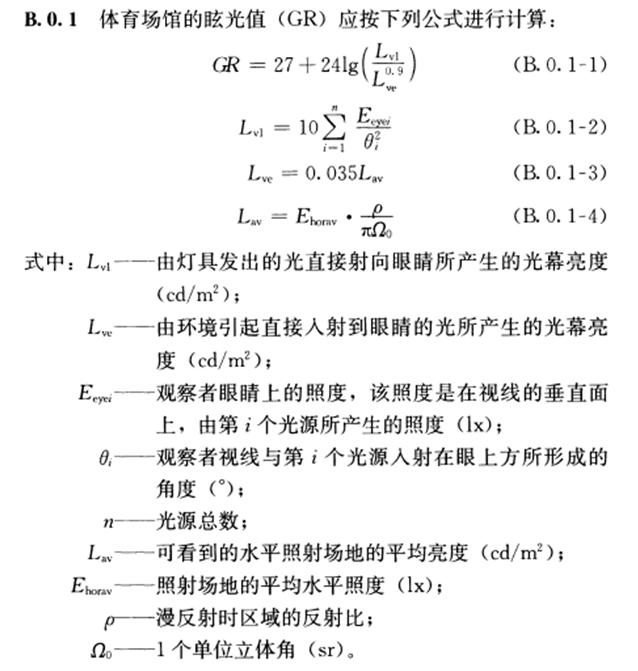

GR -- 计算公式
GR --适用条件：
-
本计算方法应为常用条件下，满足照度均匀度的体育场馆的各种照明布灯方式;
-
应采用于视线方向低于眼睛高度;
-
看到的背景应是被照场地;
-
眩光值计算用的观察者位置可采用计算照度用的网格位置，或采用标准的观察者位置;
-
可按一定数量角度间隔(5。…… 45。) 转动选取一定数量观察方向。
TI--计算公式

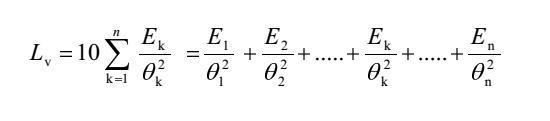

阈值增量的计算公式：
其中：
其中：
是路面平均亮度；
Ek是编号为k的眩光源在观察者眼中、垂直于视线平面上产生的照度；
θk是视线与编号k的眩光源射入眼睛中光线的夹角，其有效范围在1.5°到60°之间；

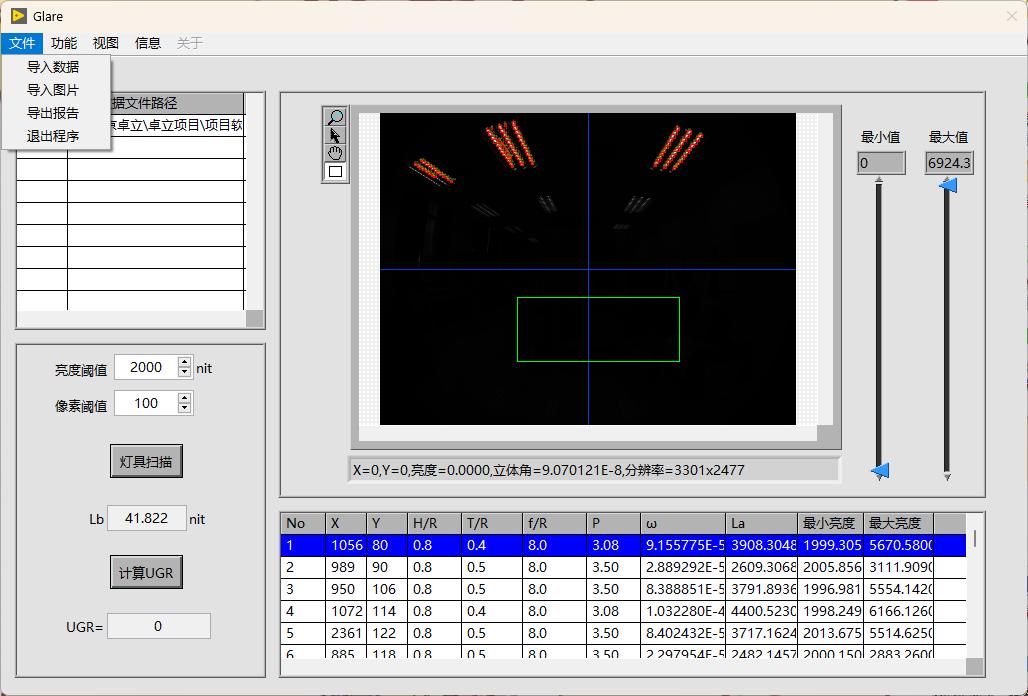

眩光软件界面：
产品优点：
- 高中低三档配置可选；
- 一次拍摄，不需拼接画面，保证测试精度；
- 软件自动获取所需信息，自动计算出眩光值，方便快捷；
- 科学测量级测试仪器，保证测量结果的准确性
- 系统配置和软件算法，保证快速准确的测量
- 在线式测量，自动筛选，抓取灯具
- 软件功能丰富，可扩展功能
- 报告格式（可定制）
应用：
教室照明
图书馆照明
会议室照明
体育场馆
道路照明
.......
测量参数：
亮度 亮度均匀性
色坐标 色度均匀性
眩光值（UGR,GR,TI) MURA
显示屏残影测试 MPRT
路面平均亮度 路面亮度总均匀度
路面亮度纵向均匀度
除眩光值（UGR,GR,TI) 外的测试项为选配件，请联系卓立汉光销售人员确认方案。
主要技术参数
|
|
ZL-PM-800 |
ZL-CIM-1000 |
ZL-Glare-500 |
|
配置 |

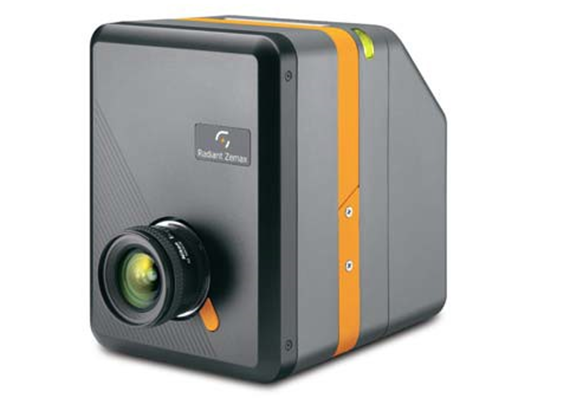

进口成像亮度计+鱼眼镜头+Glare眩光测试软件 |
国产成像亮度计+鱼眼镜头+Glare眩光测试软件 |
工业机机+定制镜头+Glare眩光测试软件 |
|
分辨率 |
800万or 1600万 or 2900万 |
1000万or 1600万or 3600万or 6100万 |
500万or 1200万 |
|
亮度精度 |
±3% |
±3% |
±4% |
|
动态范围 |
1000000：1（多次曝光） |
1000000：1（多次曝光） |
NA |
|
测试参数 |
亮度，色坐标，色温，均匀性，UGR, GR, TI等 |
亮度，色坐标，色温，均匀性，UGR, GR, TI等 |
UGR, GR, TI |
|
特点 |
采用进口高性能成像亮度计，灵敏度高，适用于低亮测试。 |
采用国产成像亮度计，也可做亮度和色度等绝对值测试，性价比高。 |
仪器便携，操作简单，成本低廉 |
