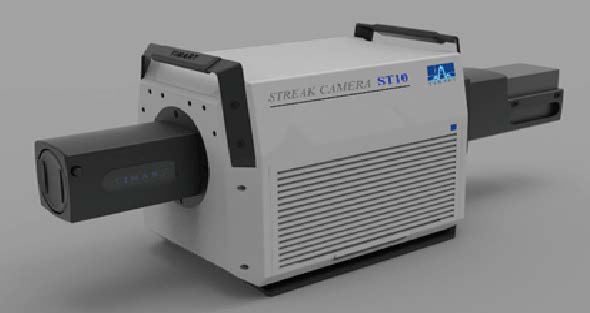

TIMART系列通用型条纹相机

简  述:
条纹相机是一种同时具备高时间分辨(皮秒)与高空间分辨(微米) 的瞬态光学过程测量仪器,既可直接用来测量超短光脉冲辐射的强度- 时间- 空间关联波形,也可以作为高时间分辨的图像记录设备和其它仪器,如显微镜、光谱仪等,构成联合诊断系统,实现超快空间- 强度- 时间分辨或能谱- 强度- 时间分辨的关联参数测量,是超快光化学、光物理、荧光过程、超短激光技术等领域研究的关键工具。
品  牌:
Zolix
产品型号:
  • TIMART
条纹相机是一种同时具备高时间分辨(皮秒)与高空间分辨(微米) 的瞬态光学过程测量仪器,既可直接用来测量超短光脉冲辐射的强度- 时间- 空间关联波形,也可以作为高时间分辨的图像记录设备和其它仪器,如显微镜、光谱仪等,构成联合诊断系统,实现超快空间- 强度- 时间分辨或能谱- 强度- 时间分辨的关联参数测量,是超快光化学、光物理、荧光过程、超短激光技术等领域研究的关键工具。

TIMART 系列条纹相机 是中国科学院西安光学精密机械研究所面向普通科研市场*新研制成功的通用型条纹相机。该系列条纹相机采用国际先进的同步扫描条纹变像管,集成了数字化同步扫描模块和单次触发扫描模块,国际首次实现程控切换单次扫描和同步扫描功能,极大的降低了用户使用难度,拓宽了相机使用范围。配合卓立汉光的光谱测试系统,可实现200nm 到850nm 光谱范围高灵敏时域光谱测量。同步扫描模式*高可实现300MHz 同步测量,单次扫描模式可实现1kHz 重复触发,使得条纹相机真正实现了通用化,走进普通实验室!

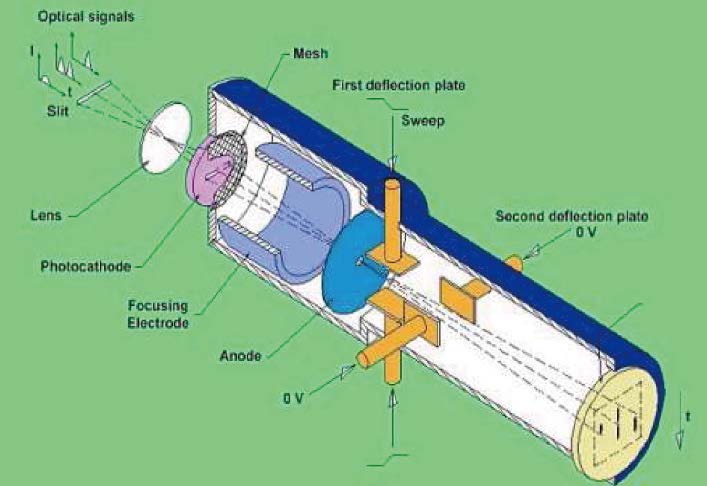

图1: 条纹相机工作原理示意图

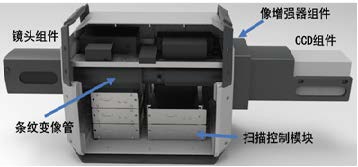

图2: 条纹相机结构图

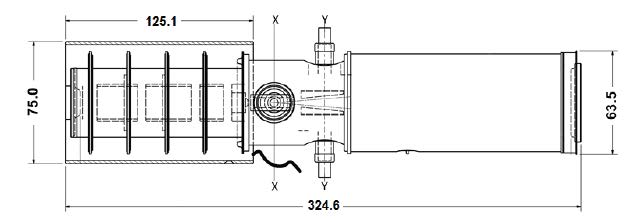

图3:同步扫描条纹管及机械尺寸图

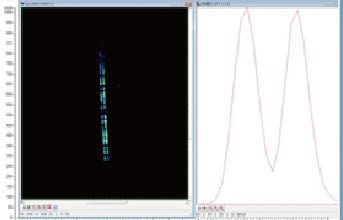

图4: 2ps 时间分辨率测量

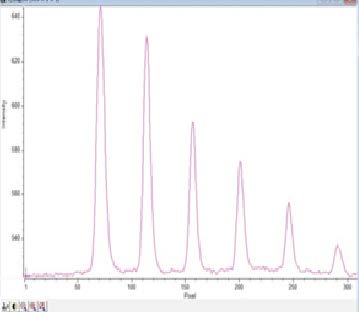

图5: 扫描非线性<5%

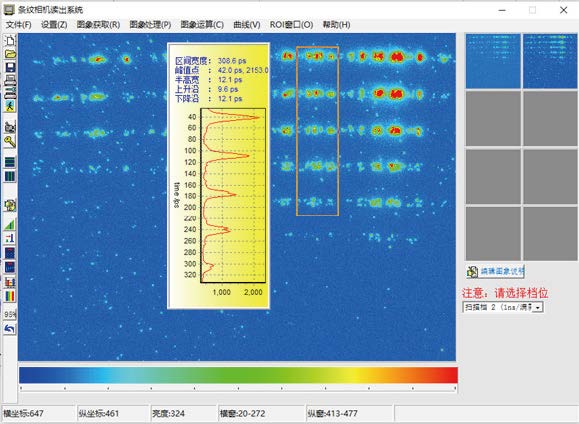

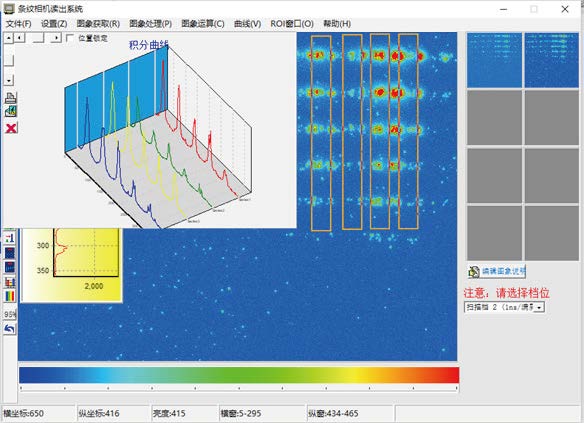

图6: 条纹相机软件读出系统界面
典型特点:
紫外至近红外光谱响应,2ps 时间分辨 条纹管多种光阴极可选,覆盖UV-VIS-NIR 宽光谱范围,最高2ps 的时间分辨率以及50lp/mm 空间分辨率
主流核心部件,
国际成熟品质保障
条纹管模块,增强器模块及相机耦合读出模块均选用主流厂家成熟产品,实现优异性能的同时,保障了量产稳定性和一致性
兼容两种工作模式 同步扫描模块与单次低频扫描模块程控切换,可实现单次发光现象到高重频(300MHz)发光现象高灵敏度、高时间分辨获取,提升了系统通用性
优化系统配置,提供超高灵敏度 可以提供双级联MCP 增强器作为信号增强,提供103-105 信号增益以改善弱信号探测灵敏度;
采用科研级大面阵制冷型相机作为读出单元,16 bits 输出, >10000:1 动态范围;
光纤面板耦合读出方式,相比镜头耦合读出系统提升超过20 倍的耦合效率。
专业软件控制界面 一体化相机控制界面,可订制化集成ccd、光谱仪一体化控制,流程清晰,操作简单;
专业条纹图像采集、增强显示与数据处理软件,帮助实现数据深度挖掘
本地化专业技术支持服务,免除后顾之忧 无需苦等出口许可,超短交货期!
专业售后支持,本地技术团队快速响应!
可预约免费样机、样品测试!
与光谱仪连用,提供完整时域光谱测试解决方案 条纹相机与光谱仪配合使用,可实现光谱、光强与时间信息同时测量,
完整方案可快速实现从ps 到s 量级宽范围时间分辨光谱测试

主要应用方向:
• 超快化学发光
• 超快物理发光
• 超快放电过程
• 超快闪烁体发光
• 时间分辨荧光光谱,荧光寿命,
• 半导体材料时间分辨PL 谱
• 钙钛矿材料时间分辨PL 谱
• 瞬态吸收谱,时间分辨拉曼光谱测量
• 光通讯,量子器件的响应测量
• 自由电子激光,超短激光技术
• 各种等离子体发光
• 汤姆逊散射,激光雷达
