LCD光色性能综合测试系统

简  述:

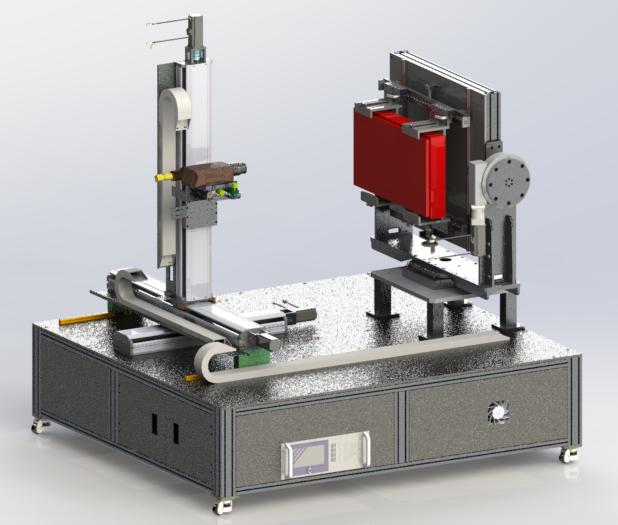

该系统是集成亮度计、暗室、高精度运动机构、系统软件、信号机、CCD对位、工控机为一体的自动化检测系统。主要应用于大尺寸模组、户外拼接屏、会议屏、电视等的光色参数检测,采用垂直测姿,更贴近产品应用时的场景。
品  牌:
Zolix
产品型号:
  • -

LCD光色性能综合测试系统简介:

该系统是集成亮度计、暗室、高精度运动机构、系统软件、信号机、CCD对位、工控机为一体的自动化检测系统。主要应用于大尺寸模组、户外拼接屏、会议屏、电视等的光色参数检测,采用垂直测姿,更贴近产品应用时的场景。

系统主要测试参数

可实现常规光学测试如亮度、色域测量、均匀性测试、Gamma测试、串扰测试、水平垂直可视角测试、全视角测试等

LCD光色性能综合测试系统特点
  • 可测视角水平360°,垂直-90°-90°,旋转精度优于0.1°
  • 直线运动采用长行程高精度齿轮齿条模组,移动精度优于±0.02mm
  • 可自动根据不同产品厚度尺寸补偿旋转中心,确保定点测试不偏移。
  • 可兼容不同尺寸LCD、LED屏(32inch-120inch)
  • 可选配ACR测试单元评估环境光对比度

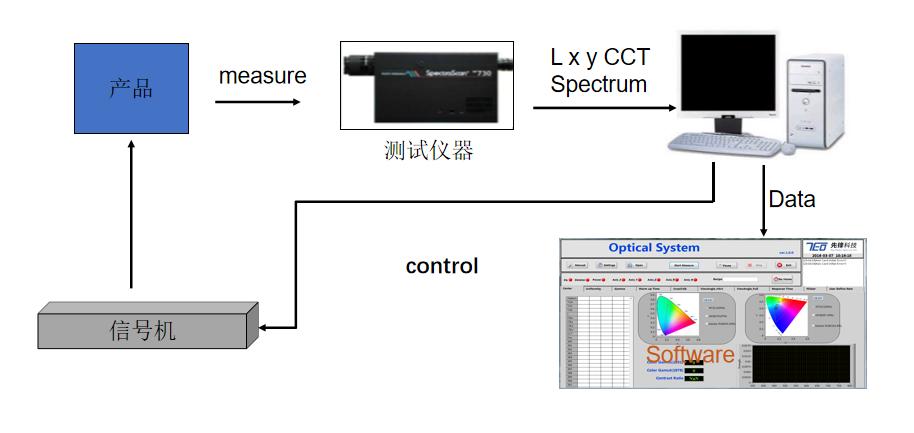

测试原理
