紫外LED辐照度测量
背景
紫外（UV）LED是近年兴起的新型紫外光源，凭借全固化、小体积、高效率、高亮度、长寿命、无汞等优势逐步取代气体放电灯，广泛应用于工业、环保、医疗及民用，典型应用包括：
· UV固化
· 印刷
· 水处理：净化、消毒
· UV光催化
· 物品、器械表面消杀
· 皮肤消杀与治疗
· 机器视觉照明
· 防伪标记照明
· 荧光显微及光谱激发
· ......
在各类应用中均需要对UV光源的辐照度（单位面积内的光功率）以及剂量（单位面积内累积的紫外光能）进行准确的控制，以确保完全的辐照效果，同时避免紫外光过度照射造成的物品损坏甚至人身安全隐患。因此，在UV LED光源制造及使用过程中，对其辐照度进行测量是非常必要的。
痛点
LED的发射光谱通常宽达数个纳米以上，因此精密测量其辐射度需要采用分光式辐射度计，测量每个波长分量的光强。这类设备价格昂贵、使用不便、测量时间长，可用于实验室研发而不适合产线和使用现场应用。采用经过标定的紫外半导体光电管制成的小型光电探头具备灵活、灵敏、低成本的特点；但是因为紫外半导体光电管的光谱响应谱线不平坦（图1）、响应度与入射角相关等特征，因此UV LED测试中面临诸多痛点：
· 针对某一波长定标的探头不适用于其它波长，甚至在同一个LED的辐射光谱范围内，响应也有显著差别；
· LED发射波长随环境温度、电流等变化较大，导致测量不准；
· 多个LED颗粒构成的组合光源，因其器件中心波长的离散性，导致光谱较宽，测量不准；
· 对于倾斜入射的光，测试结果失准；
· 紫外光对探测器及其附件造成损伤。

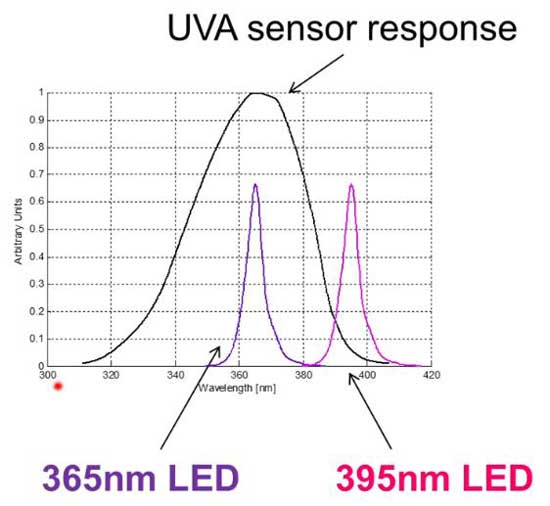

图1 同一UV光电管对365nm及395nmUV光的响应相差可达90%
方案
PD300-RM-UVA激光功率计为解决行业痛点而推出，为客户提供UVA波段辐射度测量的便捷、准确、低成本方案：
· 350-450nm平坦光谱响应，365nm计量级校准，适用于整个UVA波段；
· 无需知道UVA波段LED中心波长，无需担忧发射带宽、波长变化；
· 可用于多颗粒组合光源；
· 针对紫外的散射体，对入射角度不敏感；
· 2.75mm输入口径，可适用较高亮度LED，并可实现宽场照明均匀性测试；
· 抗紫外PTFE线缆及壳体表面阳极电镀，长期使用无忧；
· μW/cm² ~ >10W/cm² 测量范围，覆盖广泛应用场景。

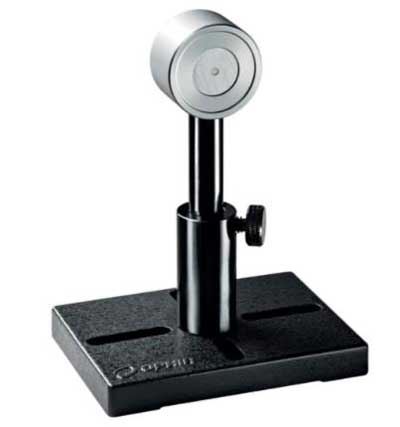

图2 PD300RM-UVA
PD300-RM-UVA激光功率计主要参数：
紫外（UV）LED是近年兴起的新型紫外光源，凭借全固化、小体积、高效率、高亮度、长寿命、无汞等优势逐步取代气体放电灯，广泛应用于工业、环保、医疗及民用，典型应用包括：
· UV固化
· 印刷
· 水处理：净化、消毒
· UV光催化
· 物品、器械表面消杀
· 皮肤消杀与治疗
· 机器视觉照明
· 防伪标记照明
· 荧光显微及光谱激发
· ......
在各类应用中均需要对UV光源的辐照度（单位面积内的光功率）以及剂量（单位面积内累积的紫外光能）进行准确的控制，以确保完全的辐照效果，同时避免紫外光过度照射造成的物品损坏甚至人身安全隐患。因此，在UV LED光源制造及使用过程中，对其辐照度进行测量是非常必要的。
痛点
LED的发射光谱通常宽达数个纳米以上，因此精密测量其辐射度需要采用分光式辐射度计，测量每个波长分量的光强。这类设备价格昂贵、使用不便、测量时间长，可用于实验室研发而不适合产线和使用现场应用。采用经过标定的紫外半导体光电管制成的小型光电探头具备灵活、灵敏、低成本的特点；但是因为紫外半导体光电管的光谱响应谱线不平坦（图1）、响应度与入射角相关等特征，因此UV LED测试中面临诸多痛点：
· 针对某一波长定标的探头不适用于其它波长，甚至在同一个LED的辐射光谱范围内，响应也有显著差别；
· LED发射波长随环境温度、电流等变化较大，导致测量不准；
· 多个LED颗粒构成的组合光源，因其器件中心波长的离散性，导致光谱较宽，测量不准；
· 对于倾斜入射的光，测试结果失准；
· 紫外光对探测器及其附件造成损伤。
图1 同一UV光电管对365nm及395nmUV光的响应相差可达90%
PD300-RM-UVA激光功率计为解决行业痛点而推出，为客户提供UVA波段辐射度测量的便捷、准确、低成本方案：
· 350-450nm平坦光谱响应，365nm计量级校准，适用于整个UVA波段；
· 无需知道UVA波段LED中心波长，无需担忧发射带宽、波长变化；
· 可用于多颗粒组合光源；
· 针对紫外的散射体，对入射角度不敏感；
· 2.75mm输入口径，可适用较高亮度LED，并可实现宽场照明均匀性测试；
· 抗紫外PTFE线缆及壳体表面阳极电镀，长期使用无忧；
· μW/cm² ~ >10W/cm² 测量范围，覆盖广泛应用场景。
图2 PD300RM-UVA
| 输入口径 | Φ2.75mm |
| 光谱范围 | 350-450nm |
| 照度范围 | 1.5μW/cm² ~ 15W/cm² |
| 探头尺寸 | Φ35mm×21mm |
| 最高平均功率密度 | 50W/cm² |
| 响应时间 | 0.02s |
