CA-410色彩分析仪
- CA-410
新闻
更多快速、高分辨率，支持HDR、广色域和OLED等新型显示测量的新一代色彩分析仪
支持显示测量的44项技术改进
凭借高灵敏性传感器和创新的电路设计，实现从超低亮度到高亮度范围内准确测量。这使得CA-410能够满足需要超低亮度测量的OLED和HDR显示器在色度和Gamma特性方面的精准测量和调整要求。此外，CA-410还可选配一系列高亮度探头，以测量配备MiniLED等新技术的背光模组。
进阶版高灵敏度探头CA-VP427A和CA-VP410A作为系列新产品，从0.0003cd/m2的超低亮度开始，保证精度范围。
2. 提高色度测量的精度

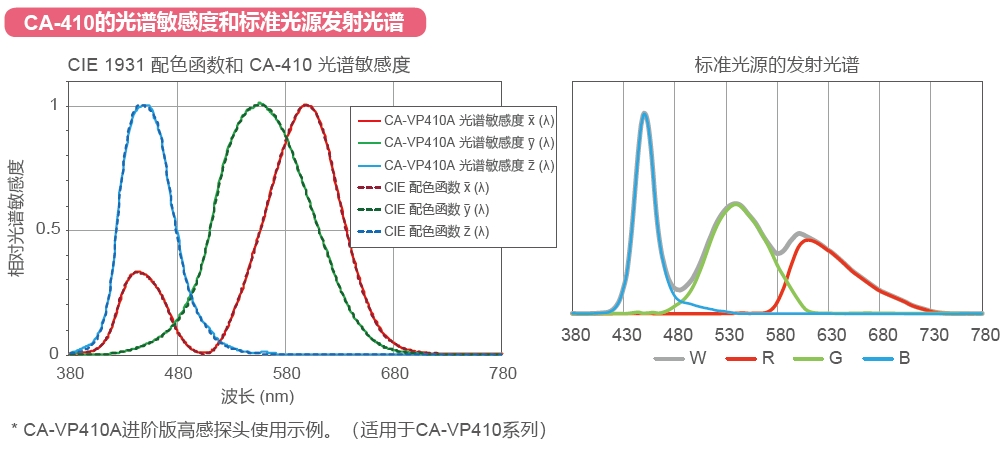

由于新型显示器具有更高亮度和更宽色域，客观上要求色彩分析仪需具备较高的色度测量精度。由于XYZ滤色片的精度提升，CA-410的光谱敏感度（与CA-310相比）更接近CIE1931的配色函数曲线*。此外，色彩分析仪CA-410还使用拟合LED光谱的标准光源做校准，提升仪器自身的色度测量精度。如此，用户可更准确地测量和调整显示器的色度和白平衡。
*还有匹配*新配色函数曲线CIE 170-2:2015 2度标准观察者的CA-P427C/P410C探头可选。
3. 更丰富的测量界面

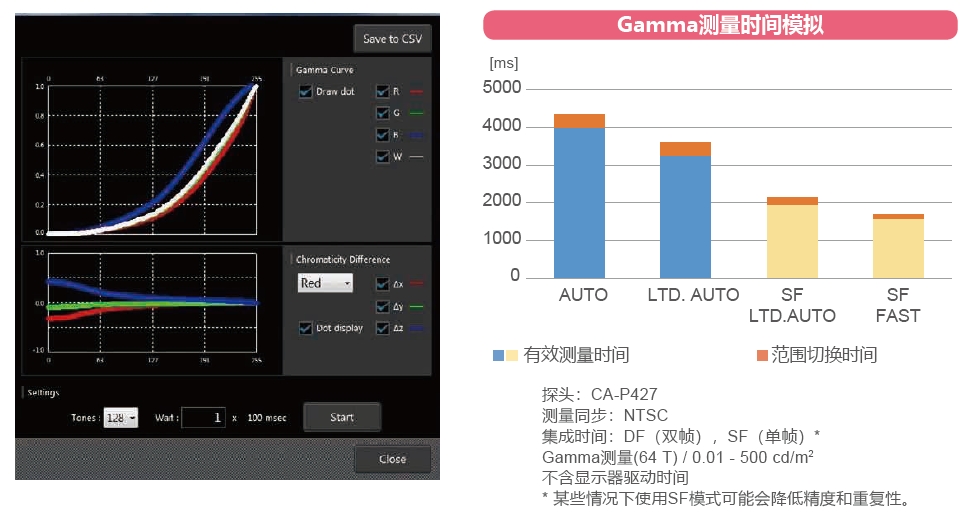

凭借高传感器灵敏度和高速计算性能，CA-410缩短了多次执行亮度和色度评估和调整（如Gamma测试）所需的时间。甚至为了进一步提高速度性能，CA-410提供了LTD。AUTO模式，增加测量速度，同时保持与CA-310相同或更好的精度。此外，（SF单帧）模式允许用户设置积分时间以增加同步测量。其设计目标是在以测量速度为关键的过程（如OLED的产线色彩调整）中提高生产率。
4. 优化性能的产线集成方案

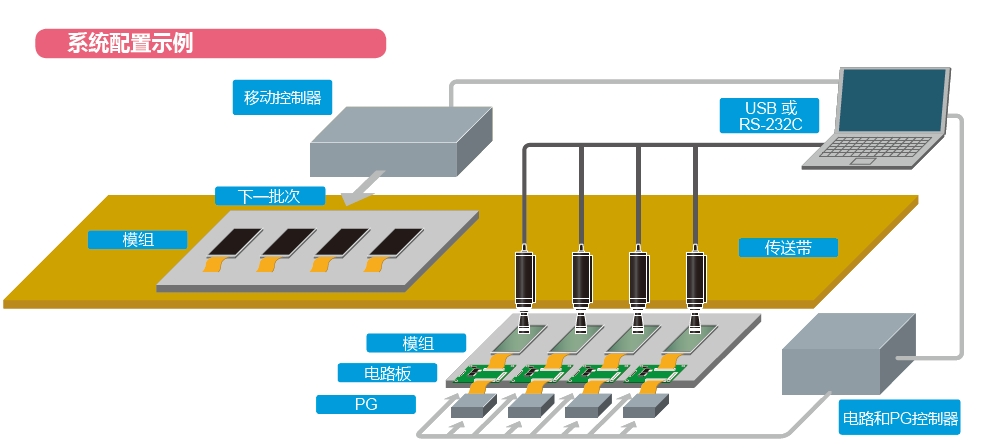

CA-410专为系统集成和自动化系统的使用而设计。其中包括自动零校准，同步频率检测，探头和PC通过USB总线电源直连便可实现全部功能。提供RS-232C和USB端口，当使用USB连接时，虚拟COM端口无需安装驱动程序即可简单快速地连接到探头。为方便将CA-410并入先前型号CA-210/CA-310开发的自动系统中时，CA-410的基本通讯指令保持不变，此外，CA-SDK2*包含作为标准的COM注册工具，可以轻松地将CA-410与基于旧版CA-SDK为CA-210/310创建的程序一起使用。各种系统集成线可作为选购配件。
*CA-410的软件开发包
新 支持低压外同步信号（1.8V），适用于小型显示器的自动同步测量。
*从2021年3月以后生产的产品开始。

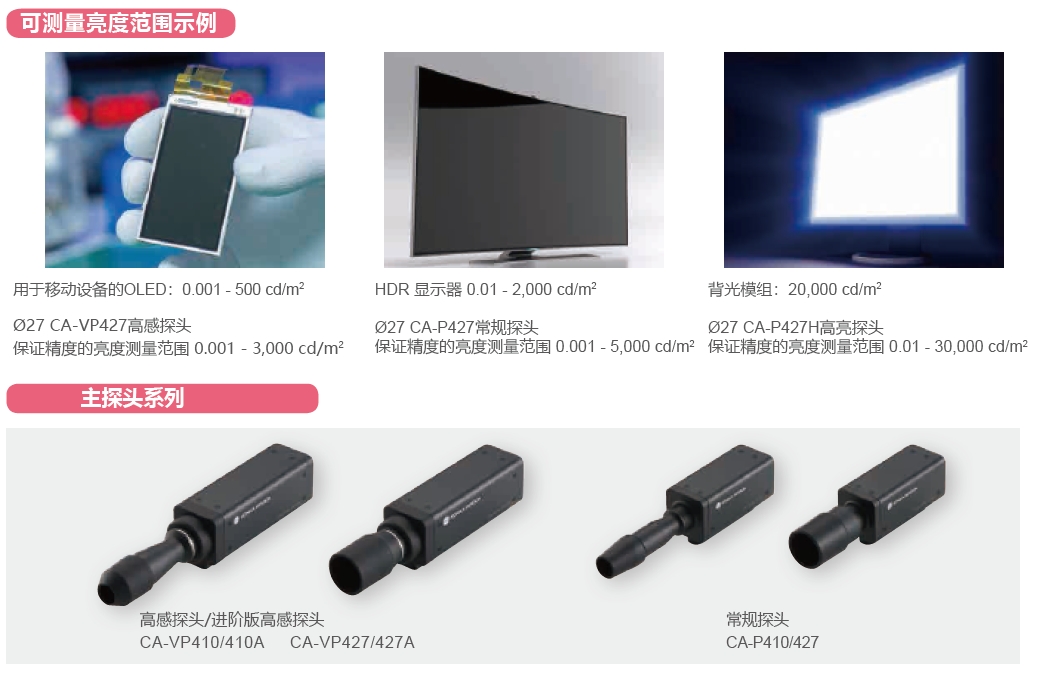

丰富测量需求的探头系列
Ø27mm测量口径 适用显示器尺寸：5英寸及以上
Ø10 mm测量口径 适用显示器尺寸：2-10英寸左右
此类探头的测量口径适合测量智能腕表、小型智能手机、车载显示屏等。有5 种型号：CA-VP410 高感探头适用于低亮度的高速测量；CA-P410 常规探头适用于广泛的精度保证亮度范围；CA-P410H 高亮探头可以测量高达30,000 cd/m2的亮度；CA-MP410/MP410H 迷你探头旨在实现小尺寸和高性价比。
Ø2,Ø4mm测量口径 适用显示器尺寸：2英寸及以下
此类探头测量口径小，适合测量微型OLED、智能腕表等。虽然测量口径小，但该探头可以在低亮度水平下进行高速和高精度显示测量，适合Gamma 调整等应用。该系列有2 个型号：CA-VP402 小口径探头（探头直径：Ø2 mm）和 CA-VP404 小口径探头（探头直径：Ø4 mm）。
长焦探头 多角度测量，评估角度观察特性
CA-VP410T Ø10 mm LWD 探头 (200mm) 适用于智能手机和车载显示屏的多视角测量，以及曲面显示器的视角特性评估。在自动测量系统中，可以与测量目标保持一定距离，以避免碰撞。
数据线 探头与PC端连接的数据线可作为配件提供

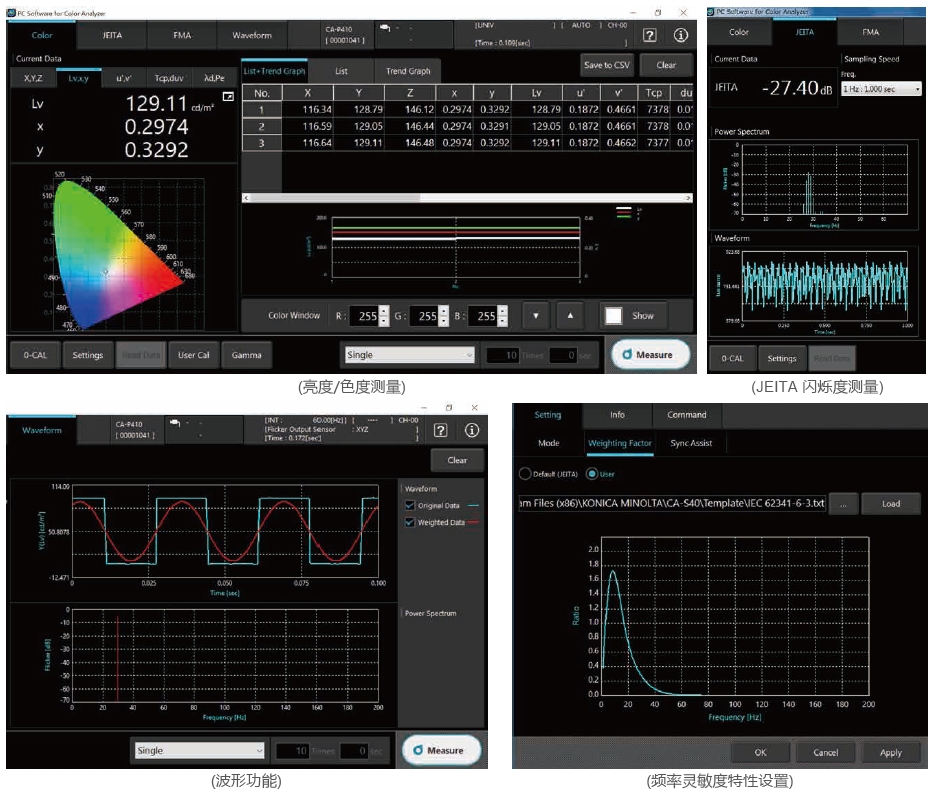

标准PC软件CA-S40
CA-VP410A 和 CA-VP427A 的软件需从官网进行下载CA-S40测量软件与软件开发套件使得探头可以直接连接计算机进行测量，且支持 Windows10 和 Mac 操作系统。除了执行亮度、色度和闪烁度测量并保存结果等基本操作之外，还可以通过波形函数记录发射波动的实时数据。此外，该应用程序还整合了其他可供用户在各种测量操作中有效使用的功能，包括自动检测显示器的发射频率并用于内部同步。
<支持产品>
软件CA-S40的系统推荐

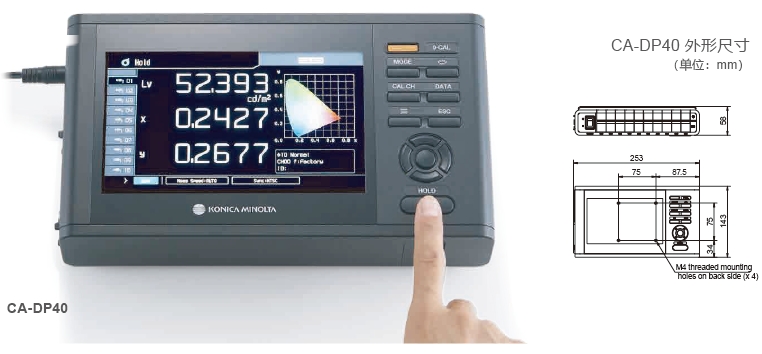

由于显示产品技术发展速度迅速，生产线对测量速度的要求很高。正因如此，CA-DP40数据处理器将CA-310的“简单操作”特性进一步优化。
探头规格表、尺寸图等更多资料请查看【资料下载】
