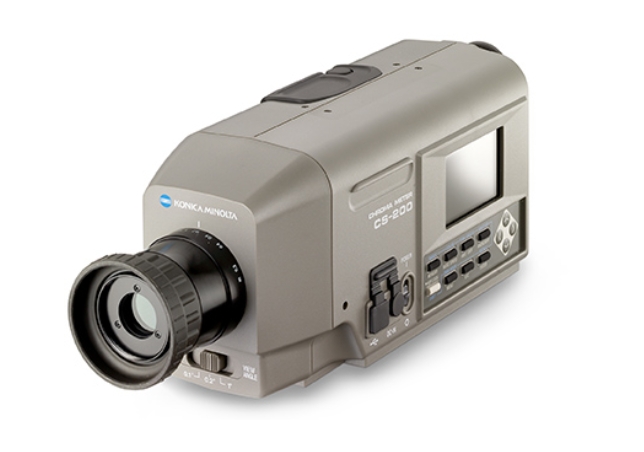

CS-200色彩亮度计

简　　述：

CS-200色度计可测量大尺寸等离子显示器、小型LCD和LED、户外屏幕、高压灯和仪表盘等各种发光产品的辉度和色度。

品　　牌：

日本柯尼卡美能达

产品型号：

CS-200

产品咨询保修/维修/计量校准

新闻

应用

技术文章

详细信息
相关产品
资料下载

CS-200色度计可测量大尺寸等离子显示器、小型LCD和LED、户外屏幕、高压灯和仪表盘等各种发光产品的辉度和色度。

精确度近似分光辐射亮度计的光源入射色度计

CS-200可以实现堪比分光镜型仪器的高精确度辉度和色度测量，同时保留了三刺激型仪器简单、易用和实惠的特点。

CS-200配备40个传感器，并使用与肉眼灵敏度相符的光谱灵敏度特性曲线（等色函数）进行计算。通过这种最新开发的光谱拟合方法，可以获取较传统三刺激式色度计更为准确的三刺激值（红、绿、蓝的XYZ），实现卓越的精确度。

可以对大范围的辉度级别（从0.01 cd/m2的低辉度到20,000,000cd/m2的高辉度，测量角度为0.1°）进行测量。

可选择三种测量角度：1°、0.2°和0.1°。可根据被测目标（从显示设备或其它需测量大面积的物体到汽车音频控制面板、汽车仪表盘和小型LCD等需测量小面积的物体）切换测量角度。

应用领域

各种类型的光源都可使用CS-200进行测量，例如信号灯、红绿灯、机场照明、灯、LED、显像管、LCD、PDP等几乎所有发光的物体。由于信息科技业务的发展促使市场对多样化媒体的需求渐渐增加，加之数字广播全面服务的展开，以等离子显示屏和LCD为中心的各种显示设备的研发工作已加快步伐。LED技术的创新已经为LED产品的开发带来重大突破，包括红绿灯、反射LCD的背光及大尺寸户外显示屏幕等。

背景知识

确定光源的辉度和色度值有两种方式。

三刺激类型的仪器采用三个传感器（红、绿、蓝）测量光源，这些传感器的灵敏度类似于肉眼对光的灵敏度。用于达到此灵敏度的滤波器具有有限的准确度，因此三刺激仪器无法为所有类型的光源提供精确读数。如果采用某种光谱分布（类似于用于校正仪器的光源的光谱分布）测量光源，则可以实现高精确度。

CS-200使用的正是这第二种方法，此方法测量光源的光谱发射度，并使用与肉眼灵敏度相符的光谱灵敏度特性曲线（等色函数）进行计算。通过使用这种方法可以避免滤波器的不匹配，从而获得更加准确的测量结果。

主要规格

型号	CS-200
测量范围	0.01 - 200,000 cd/m2（测量角度1°） 0.01 - 5,000,000 cd/m2（测量角度0.2°） 0.01 - 20,000,000 cd/m2（测量角度0.1°）
确度（测量角度为1°） #1 （标准光源A）	Lv±2% ±1digit Lv±2% ±1digit Lv±2% ±1digit Lv±0.02 cd/m2 ±1digit Lv±0.02 cd/m2 ±1digit 滤色镜 (R, G, B)	xy ±0.003 xy ±0.002 xy ±0.004 xy ±0.007 --- xy ±0.006	10 cd/m2以上 150 cd/m2 1-10 cd/m2 0.5-1 cd/m2 0.01-0.5 cd/m2 5000 cd/m2
重复性（测量角度为1°） #2 （标准光源A）	Lv±0.1 % +1digit Lv±0.5 % +1digit Lv±0.5 % +1digit Lv±0.5 % +1digit Lv±0.01 cd/m2 +1digit	xy 0.0004 xy 0.0005 xy 0.001 xy 0.002 ---	(2δ/Auto) (2δ/Auto) (2δ/Auto) (2δ/Auto) (2δ/Auto)	8 cd/m2以上 4-8 cd/m2 2-4 cd/m2 1-2 cd/m2 0.01-1 cd/m2
测量时间	在1秒和60秒间自动设置（自动）；自动设置为1秒或3秒（有限自动） 0.5秒/次（超快） 1秒/次（快速） 3秒/次（慢速） 12秒/次（超慢）
测量方式	分光模式，光栅+线性光电二极管阵列
测量角度	1°、0.2°、0.1°（可切换）
最小测量区域	0.5 mm 0.1 mm（特写镜头）
最小距离	296 mm（标准）
标准观察者角度	2°、10°
测量模式	Lv x y、Lv u' v'、Lv TΔuv、XYZ、特征波长
测量同步设置范围	垂直同步频率：40.00~200.00Hz
接口	USB 1.1
其他	电源适配器
电池使用寿命	大约3小时（持续测量/快速模式/AA型碱性电池）
尺寸	约95 mm (W) × 127 mm (H) × 334 mm (L)
重量	1.8 kg（不含电池）
使用温度/湿度范围	0～40°C，相对湿度85%以下（35°C）、无凝露
保管温度/湿度范围	0～45°C，相对湿度85%以下（35°C）、无凝露
