GRENOUILLE/FROG 测量仪
简 述：
Swamp 提供两种型号的FROG/ GRENOUILLE，分别用于钛宝石（800nm）和Yb、Nd、Er（1030~1064nm，1550nm）飞秒激光器：
品 牌：
美国 Swamp optics
产品型号：
- FROG
- GRENOUILLE
新闻

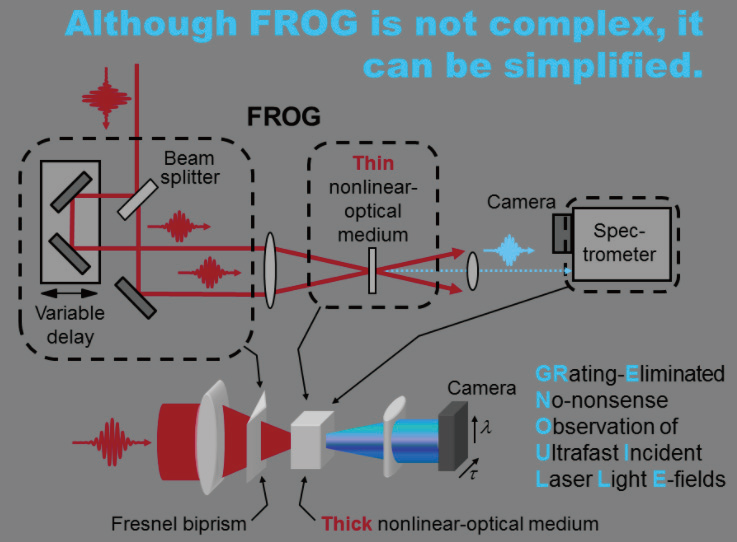

更多作为超快激光频谱及位相测试方法的一种，FROG（FrequencyResolved Optical Gating）是一种比SPIDER 更为简便的方法，通过分析单次自相关信号的光谱，并辅以拟合运算程序来反解飞秒激光的时频特征。Swamp Optics 公司多年来致力于FROG 类测量仪器的研制，并推出了功能更为强大、使用更为方便的GRENOUILLE 测量仪。

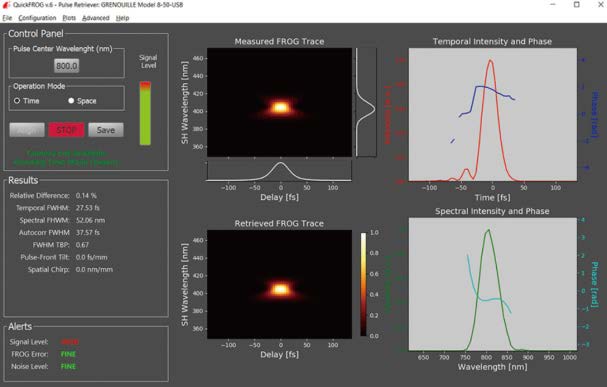

FROG 数据反解软件（可单独提供）
• 脉冲强度/ 位相随时间变化
• 光谱与频域位相
• 真实脉冲测量，而非人为设计
• 激光空间模式
• 空间啁啾
• 波前倾斜
• 自相关函数
• 无需假设
• 无需准直
• 高灵敏度
• 实时强度位相反演

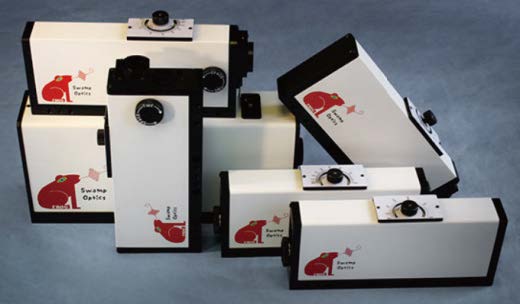

FROG（上）与GRENOUILLE（下）
GRENOUILLE/FROG 测量仪
Swamp 提供两种型号的FROG/ GRENOUILLE，分别用于钛宝石（800nm）和Yb、Nd、Er（1030~1064nm，1550nm）飞秒激光器：
|
型号 |
8-4 |
8-9-USB |
8-20-USB 8-50-USB 700~1100nm |
|||
|
中心波长 |
700 ~900nm |
|
||||
|
脉冲宽度 |
4 ~ 80fs |
10 ~ 100fs |
19 ~ 340fs |
35 ~ 680fs |
||
|
延时分辨 |
0.4fs/pixel |
0.8fs/pixel |
0.9fs/pixel |
1.2fs/pixel |
||
|
时间量程 |
250fs |
460fs |
500fs |
1900fs |
||
|
光谱分辨率 @ 800nm |
4nm |
0.7nm |
1.4nm |
0.7nm |
||
|
光谱分辨率 @ 1050nm |
NA |
0.9nm |
5.2nm |
2.6nm |
||
|
光谱覆盖 @ 800nm |
600nm |
250nm |
140nm |
50nm |
||
|
光谱覆盖 @ 1050nm |
NA |
330nm |
360nm |
130nm |
||
|
复杂程度 |
时间 - 单宽积 < 10 |
|||||
|
强度准确度 位相准确程 |
2%
|
|||||
|
位相准确程度 |
0.01 rad（强度权重的位相误差） |
|||||
|
单发运行 |
是 |
可选 |
是 |
是 |
||
|
灵敏度（单发） |
200\JJ |
100\JJ |
1\JJ |
|||
|
灵敏度（1kHz） |
100mW |
500\JW |
100\JW |
|||
|
灵敏度（100MHz） |
300mW |
50mW |
10mW |
|||
|
空间啁啾精度 dx/dλ |
NA |
1\Jm/nm |
||||
|
偏振 |
垂直 |
任意（旋转设备即可） |
||||
|
输入光斑 |
>2mm |
|||||
|
调节旋钮 多个 免 |
||||||
|
尺寸 |
45×45×15cm |
33×7.5×17cm |
26×4.5×11.5cm |
|||
|
重量 |
~10kg |
3kg |
1.2kg |
|||
FROG 数据反解软件（可单独提供）
