光束分析仪案例-对向角α测量

光束分析仪案例-对向角α测量

激光和发光二极管LED广泛应用于信息技术、通信、音视频、测控、医疗等领域,因其的能量密度相对较高,更容易对人体尤其是人眼产生伤害。GB 7247系列标准(采标自IEC 60825)将激光产品按照危险等级分为7类,并规定了不同类别的辐射限值及相应的防护要求。对向角的测定是确定不同类别的辐射限值的必不可少的环节。

发光二极管及激光工作的潜在危险:

A,发光二极管及激光在操作期间会引发起热效应

B,不恰当使用发光二极管及激光设备会有潜在危险

C,发光二极管及激光的潜在危险能烧伤眼睛的视网膜

D,发光二极管及激光也能透过光化学损害视网膜及皮肤

对向角概念及测试图:

对向角是指表观光源(包括漫反射)在观察者眼睛或者测量点所张的视角,用弧度角表示,单位一般为毫弧度(mrad),计算公式为:α=2 arctan(d/2r),a为对向角,d为表观光源尺寸,r为观测距离。

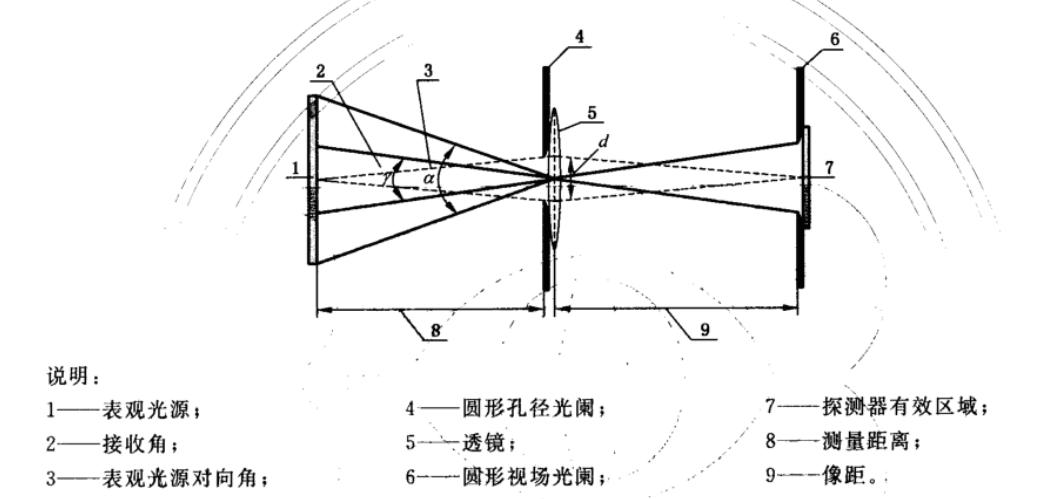

如下为测试原理图:

测试流程

测试具体流程如下:

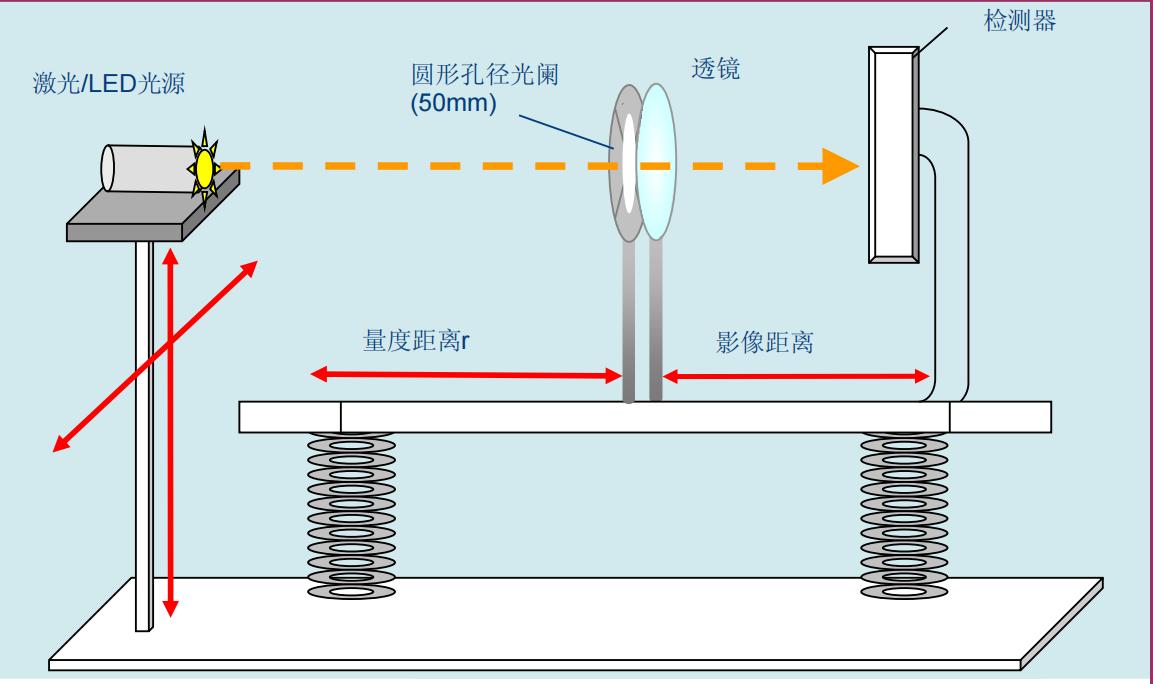

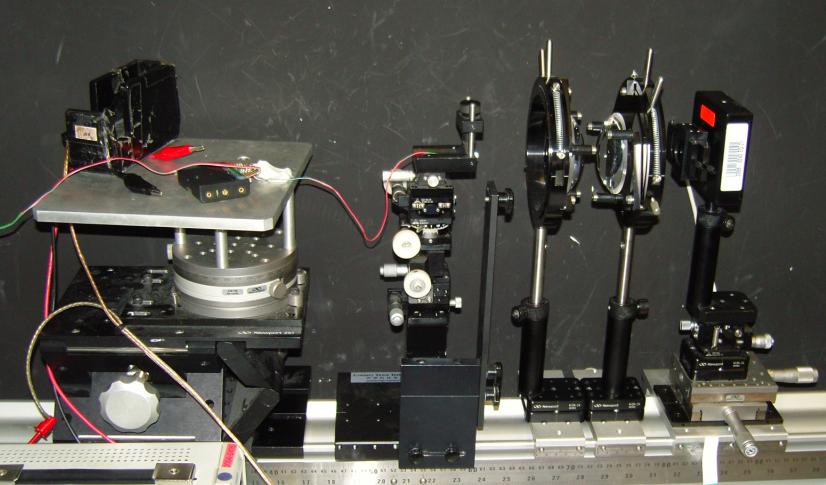

  1. 将光源、透镜、光阑、光斑仪等固定于产品测试架上,并将其与测量透镜水平对齐,如下图搭建好测试光路。

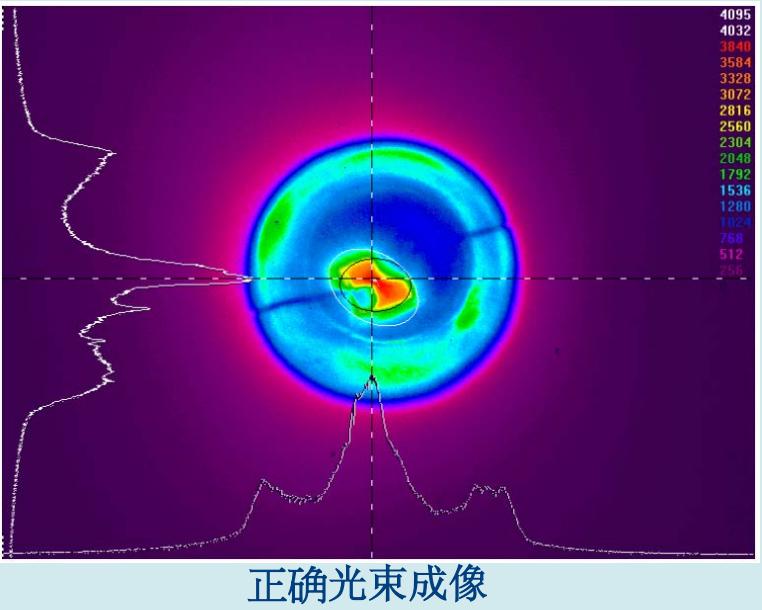

  2. 光源通电,调整测试轨道上透镜、光束分析仪的位置,直至光束分析仪可以捕捉到*清晰的光束成像,光斑测试结果可通过计算机分析软件得到。

  3. 得到光斑具体数据和透镜、光源、光斑仪间的距离,代入公式计算,可得到对向角α的值。

  4. 重复如上流程3次,取平均值作为具体测量结果。

先锋科技代理OPHIR-SPIRICON 光束分析仪,搭配卓立汉光测试平台和光机配件,可测量激光波长、功率能量、对向角等参数,提供IEC60825激光辐射安全完整测试方案。
