DWDM密集波分复用测试设备

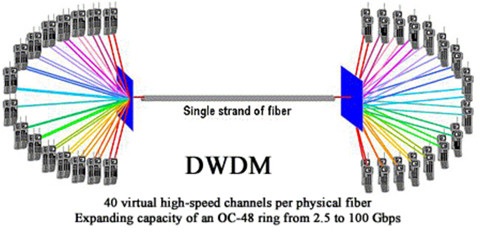

一根光纤如果只通过传输一个波长所负载的信号带宽是有限的,可以通过在输入端复用进多个波长的信号光,在输出段把各个波长信号光分别处理(解复用),以此来大大拓宽光纤通信的带宽,即波分复用WDM。

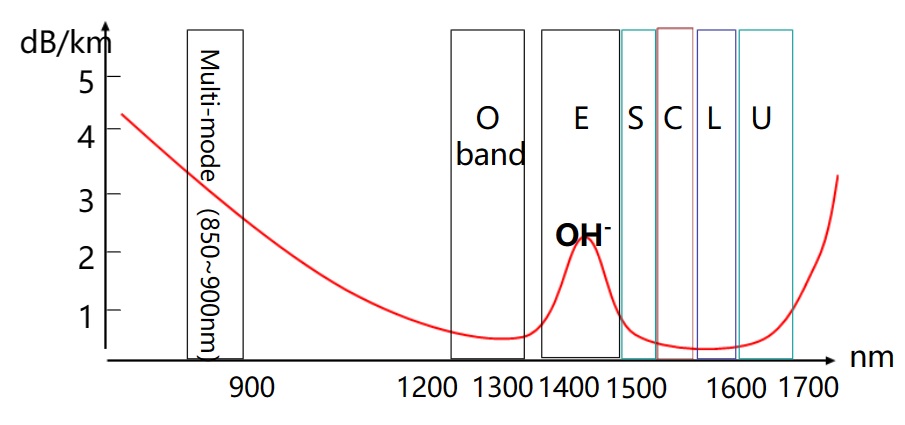

光通讯波段的光纤传导损耗率

在实际应用上,WDM还分为CWDM稀疏波分复用与DWDM密集波分复用。

CWDM稀疏波分复用,相邻两波间隔20nm, 按最常用的C波段计算,大致一次最多复用2个波长通道,按整个通讯波段计算,最多可复用16个通道。CWDM稀疏波分复用对激光器的要求低,无需控温冷却,组网相对经济。

如果架构远距离传输的光纤波分复用系统,考虑到光纤的传输损耗,一般只考虑采用传导损耗率最低的C band 和L band(衰减一般在0.2dB/km);工程标准相邻两波间隔25GHz(如果信号通道压力不高的话,也可选择50GHz,100GHz信道间隔); 按波长间隔计算25GHz频率差大致折合20pm波长差,工程上最常用的C波段最多容纳160个波长通道,扩展C波段最多可容纳192个通道。同样的频段,大致DWDM密集波分复用比CWDM稀疏波分复用在光通道数上可增加近百倍,DWDM组网用DFB激光需要控温制冷以稳定输出波长,在组网成本上会比CWDM增加30%,但鉴于可容纳通道数有近百倍的提升,无疑在性能和性价比上,DWDM均远超CWDM。

对于密集波分复用DWDM而言,信号通道相邻间隔近了,对于防止各个信号通道之间产生串扰以及保证每个信号通道的工作稳定性就变得至关重要。而常备DWDM检测设备给DWDM的研发,生产,维护与品质管理是至关重要的。

常规的检测可能包含以下一些项目,比如:

  1. 收发端检测:平均发送功率,中心波长,边模抑制比,-20dB带宽,输出抖动和抖动容限与抖动传递;接收灵敏度,接收过载点,眼图特性,消光比等。

  2. 光放大器测试:放大器增益,输入/输出光功率范围,放大器增益平坦度

  3. 监控信道光谱特性:波长,带宽,最大边模抑制比等

接下来就介绍两个厂家的几款服务于DWDM密集波分复用系统研发生产,器件检测的设备。

一、干涉仪式激光多波长计(美国Bristol Instruments公司)

基于迈克尔干涉仪式的激光多波长计有以下的特色:

  1. 高精度:相对于25GHz的通道间隔约20pm而言,测试绝对准确度即使是入门级别B款也可以达到+ 1pm;

  2. 测试速度快:438款可达10Hz, ; 828款可达1000Hz;

  3. 比起OSA使用简便很多,价格便宜很多。

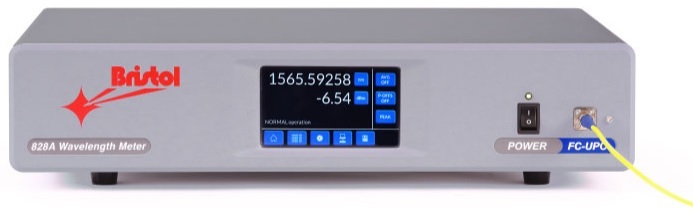

     828A激光多波长计



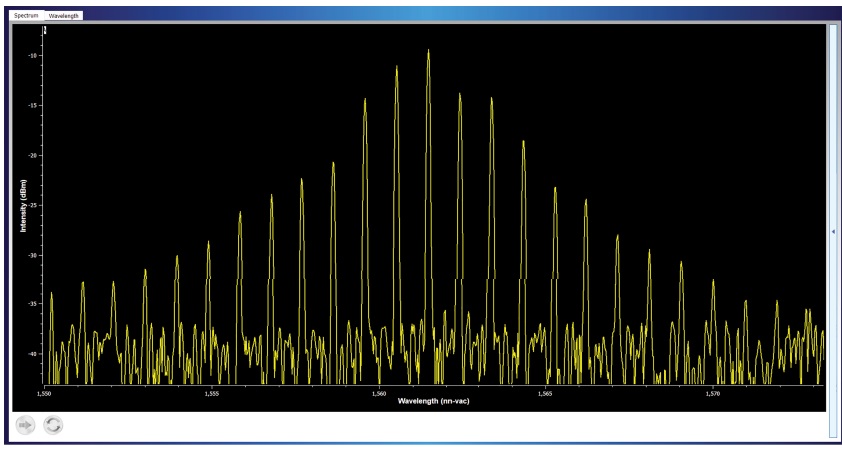

多通道检测软件显示界面

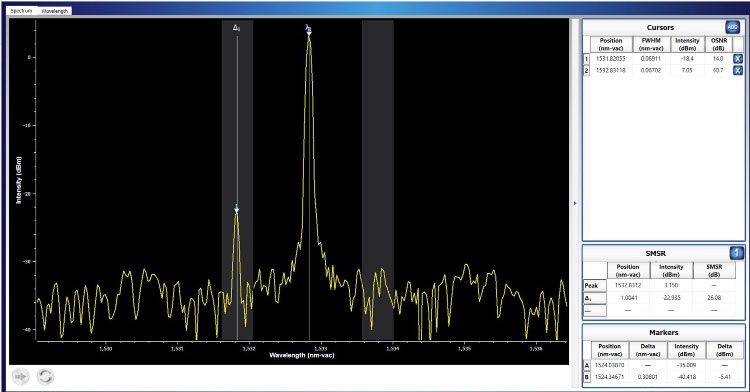

边模抑制比检测界面

激光多波长计选型表

型号

438A

438B

828A

828B

波长范围

1270-1680nm

1250-1650nm

绝对测量精度

0.3pm&1550nm

1pm&1550nm

0.3pm&1550nm

1pm&1550nm

同时检测通道数

最多1000个 DWDM通道

测量速率

10Hz

1000Hz

灵敏度

-40dBm:1270-1600nm:单信道

30dB:总功率下:多信道

-25dBm(3μW):1KHz

-40dBm(0.1μW):100Hz



功率阈值

+10dBm饱和阈值  +18dBm损伤阈值

设备可广泛应用于:

  • 可调谐激光器的研发与生产;

  • DWDM 研发与生产;

  • 无源器件测试;

  • 光收发器测试;

  • 光纤波长损失特性分析。

二、可调谐光源与光功率计--日本Santec公司

日本Santec公司是光通信测试设备研发与生产的上市公司。在DWDM测试设备上,有如下的一些设备。

  1. 可调谐激光器 用于DWDM器件的研发与检测,按应用而言,有三个系列的设备

- WSL-110系列经济款:覆盖最常用的C,L band,可调波长

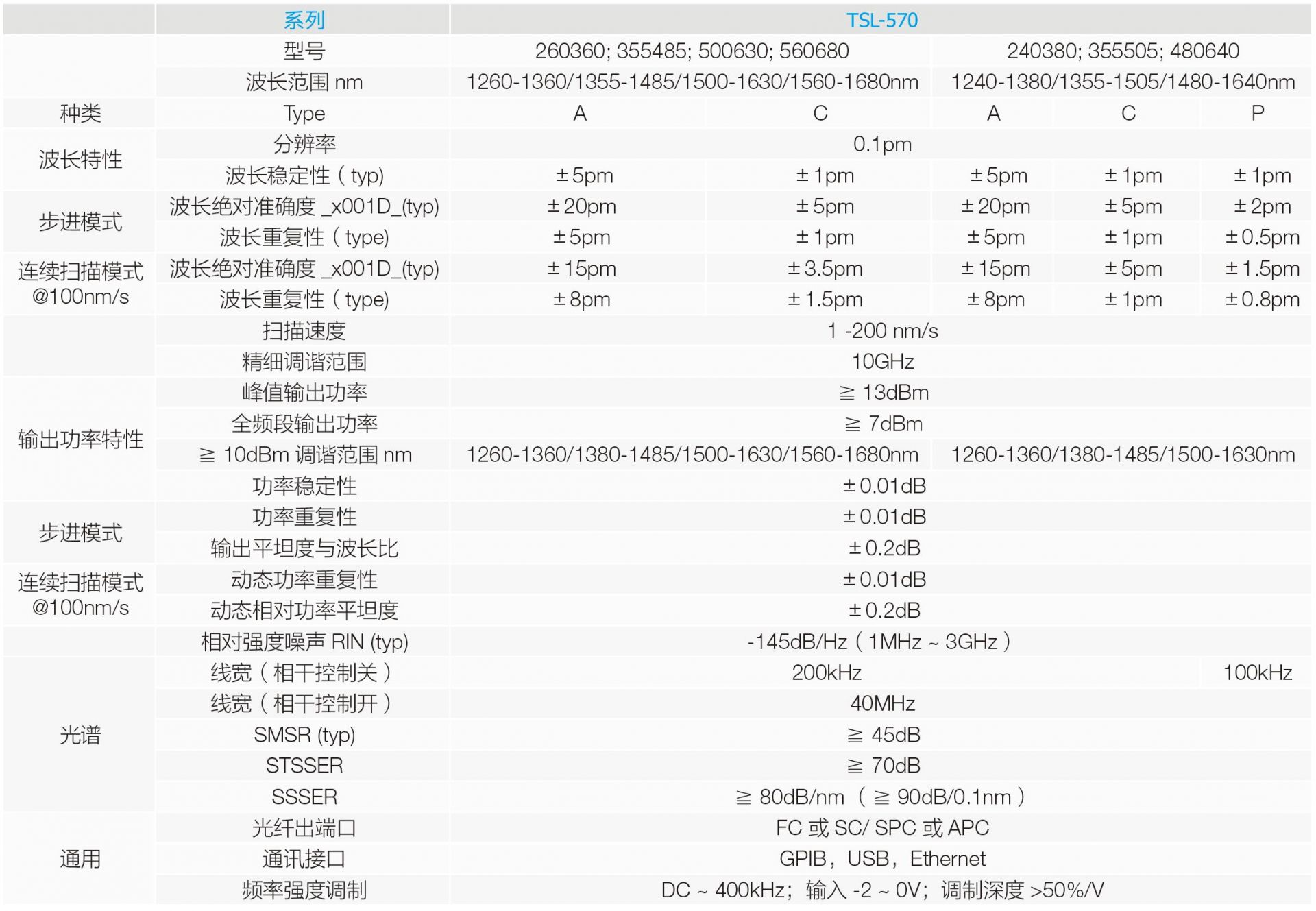

-TSL-570系列通用款:涵盖全频段,可连续扫频,高波长与功率稳定度

-TSL770系列旗舰款:针对CL和SCL波段更高性能,可连续扫频

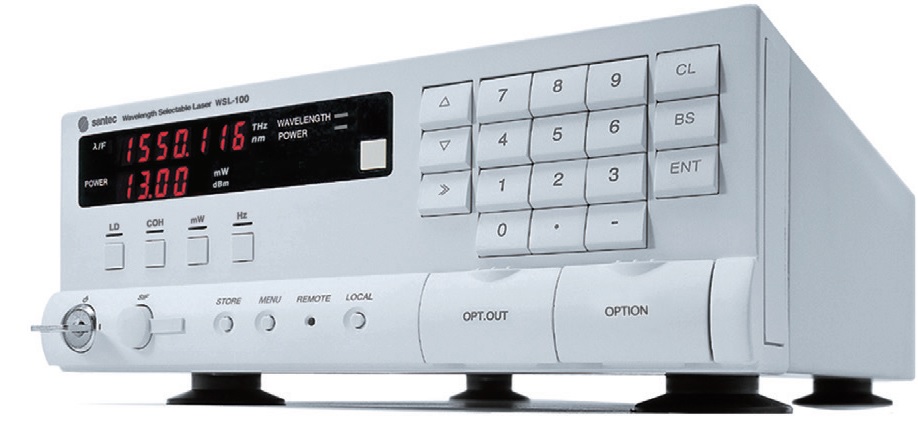

WSL-110可调谐激光器

型号

WSL-110-C

WSL-110L

波长范围

1527-1566nm

1568-1609nm

频率分辨率

100MHz

精调

1MHz

线宽

<100kHz

输出功率

9.5-15.5dBm

8.5-14.5dBm

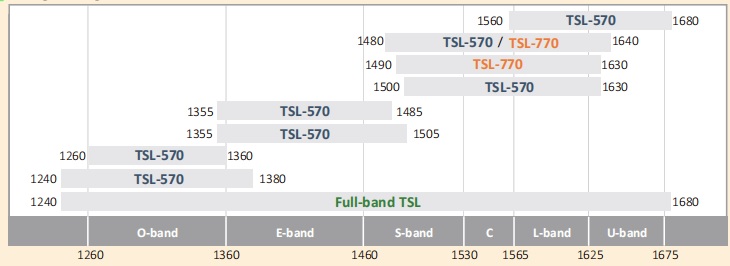

TSL系列连续扫频激光器涵盖频段图

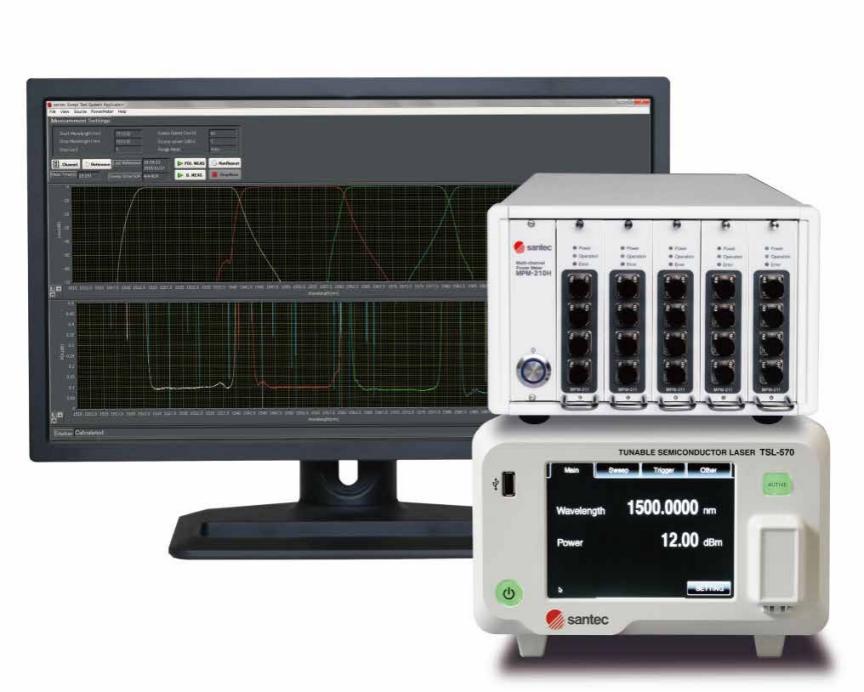

TSL-570配合MPM多通道功率计做DWDM器件测试

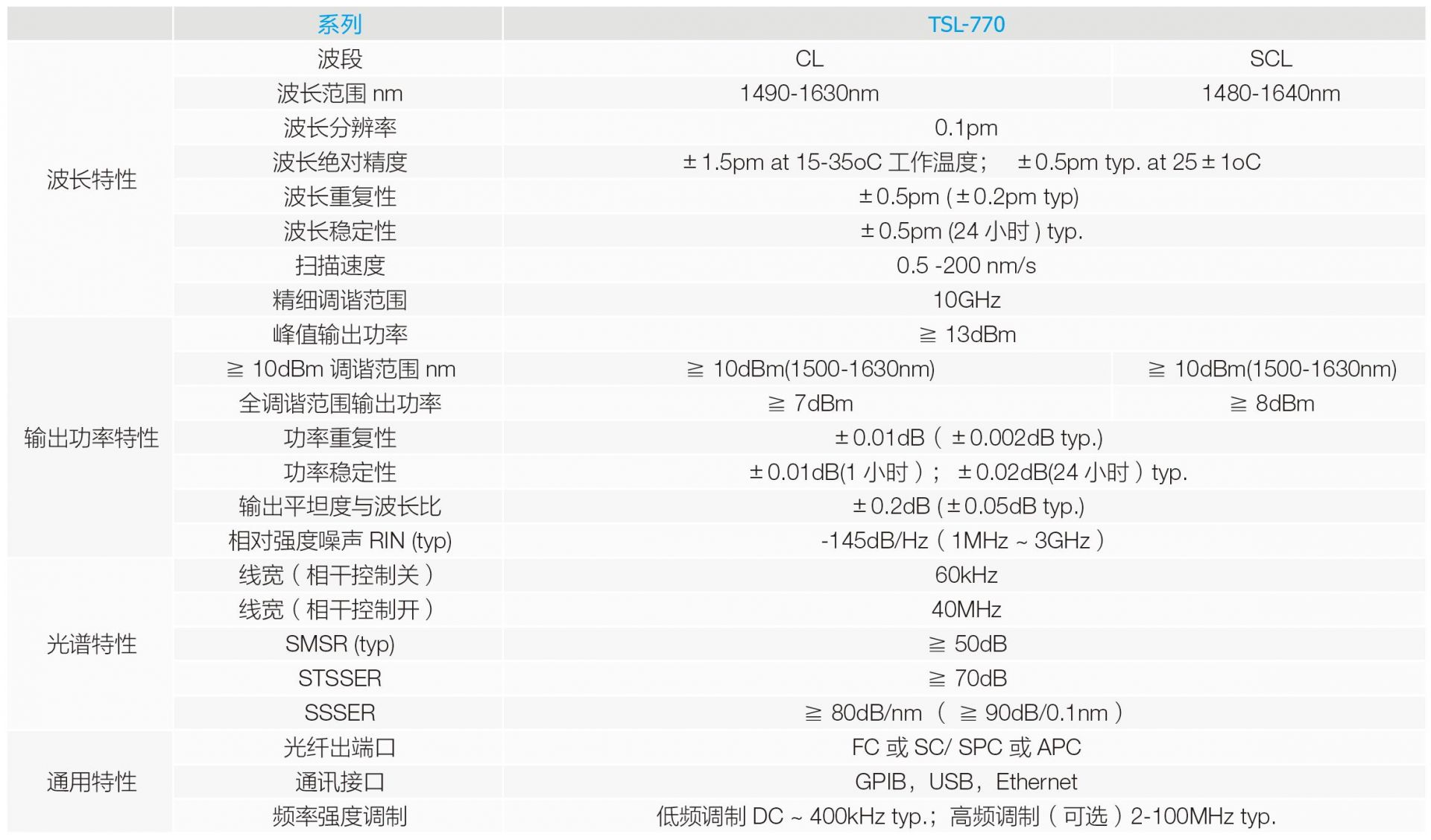

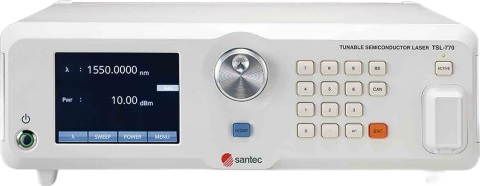

TSL-770连续扫频激光器



MPM-210多端口光功率计
