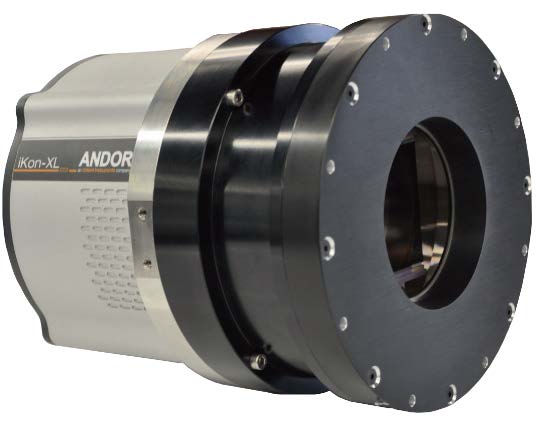

iKon-XL系列大面阵制冷CCD相机

简　　述：

iKon-XL系列大面阵制冷CCD相机采用E2V 公司4096×4096 芯片、制冷温度可达-100℃。iKon 系列科学级影像CCD相机是在传统的影像CCD 基础上，采用UltraVac™等*技术，保证*长时间的真空维持度，从而赋予了本系列CCD 相机*大的使用可靠性和配置灵活性。

品　　牌：

英国 Andor

产品型号：

iKon-XL

产品咨询保修/维修/计量校准

新闻

应用

技术文章

详细信息
相关产品
资料下载

iKon-XL 系列高灵敏度科学级相机采用E2V 公司4096×4096 芯片、制冷温度可达-100℃。iKon 系列科学级影像CCD 相机是在传统的影像CCD 基础上，采用UltraVac™等*技术，保证*长时间的真空维持度，从而赋予了本系列CCD 相机*大的使用可靠性和配置灵活性。

iKon-XL系列大面阵制冷CCD相机主要特点：
• 4096×4112 分辨率，大视场高分辨率

• UltraVac™ 真空密封技术，无可比拟的TE 制冷性能

• 提供背感光、紫外增强、深耗尽等多种选择，满足不同应用需求

• *高95% 的量子效率

• 高灵敏度及高动态范围两种读出模式

• 超低噪声的读出，且读出速度软件可选

• 18 位的高动态范围

• USB2.0 接口，使用方便

• Fringe Suppression Technology™ 技术，消除近红外波段的etalon 现象（针对BR-DD 芯片）

技术参数指标：

型号	iKon-XL
芯片类型	BV：背感光，可见波段优化 BU2：背感光，紫外增强250nm 优化 BR-DD：背感光深耗尽CCD。带有消除近红外波段的etalon 镀膜
有效像素	4096×4112
芯片尺寸	61.4mm×61.4mm
像元尺寸	15μm×15μm
满阱容量	350,000 e-
*大读出速度	4MHz
帧频	<1fps
*小读出噪声	2.1e-
*小暗电流	0.0008 e-@-100℃
*低制冷温度	-100℃

附件选项：

C 转F 接口、水冷机

iKon-XL 量子效率曲线

iKon 系列参数对比：

	DU912	DU934	DU934	DW936 / DZ936	iKon-XL
芯片类型	BV：背感光，可见波段优化 FI：前感光CCD	BU2：背感光，紫外增强250nm 优化 BV：背感光，可见波段优化 FI：前感光CCD	BR-DD：背感光深耗尽CCD。带有消除近红外波段的etalon 镀膜 BEX2-DD：背感光深耗尽CCD。带有消除近红外波段的etalon 镀膜以及波段扩展双层抗反射膜	FI：前感光CCD BV：背感光，可见波段优化 BU2：背感光，紫外增强250nm 优化 BR-DD：背感光深耗尽CCD。带有消除近红外波段的etalon 镀膜	BV：背感光，可见波段优化 BU2：背感光，紫外增强250nm 优化 BR-DD：背感光深耗尽CCD。带有消除近红外波段的etalon 镀膜
有效像素	512×512	1024×1024	1024×1024	2048×2048	4096×4112
芯片尺寸	12.3mm×12.3mm	13.3mm×13.3mm	13.3mm×13.3mm	27.6mm×27.6mm	61.4mm×61.4mm
像元尺寸	24μm×24μm	13μm×13μm	13μm×13μm	13.5μm×13.5μm	15μm×15μm
满阱容量	300,000 e-	100,000 e-	100,000 e-	100,000 e-	350,000 e-
最大读出速度	2.5MHz	5MHz	5MHz	5MHz	4MHz
帧频	8.1fps	4.4fps	4.4fps	0.95fps	<1fps
*小读出噪声	3e-	2.9e-	3.3e-	2.9e-	2.1e-
*小暗电流	0.0006 e-@-100℃	0.00012 e-@-100℃	0.00047 e-@-100℃	0.00013 e-@-80℃， 0.000059 e-@-100℃	0.0008 e-@-100℃
*低制冷温度	-100℃	-100℃	-100℃	-80℃ @ 四级制冷， -100℃ @ 五级制冷	-100℃
