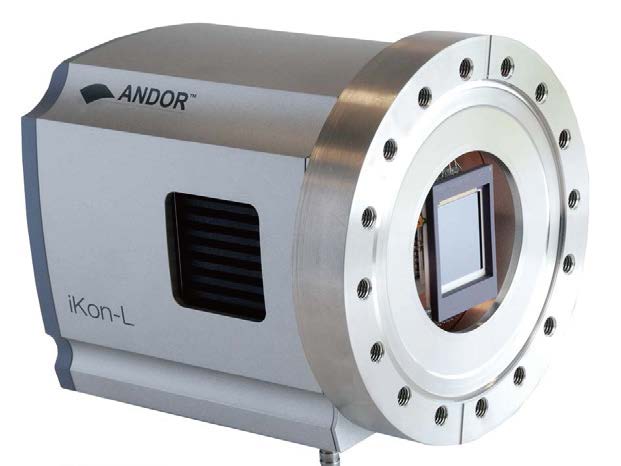

腔外式X射线及真空紫外系列CCD相机

简  述:
Andor iKon SO/SY 系列CCD 相机,专门针对X 射线、极紫外、真空紫外光谱探测而设计。采用BN、FI 或者DD 系列芯片来满足不同波段的探测需求。相机采用6 英寸可旋转刀口CF152 真空法兰,可轻易安装到真空腔或者真空单色仪上使用。
品  牌:
英国 Andor
产品型号:
  • iKon SO/SY 系列
Andor iKon SO/SY 系列CCD 相机,专门针对X 射线、极紫外、真空紫外光谱探测而设计。采用BN、FI 或者DD 系列芯片来满足不同波段的探测需求。相机采用6 英寸可旋转刀口CF152 真空法兰,可轻易安装到真空腔或者真空单色仪上使用。
主要特点
• 6 寸CF152 刀口真空法兰
• 峰值量子效率95%
• 极低的读出噪声
• 半导体制冷温度-100°更低的暗噪声
• 13.5μm 像元,更高的分辨率
• Crop mode 读出模式,每秒高达上千帧的采集速度
• USB2.0 数据接口
• 集成滤光片卡槽
技术参数指标

芯片类型

DO934/DY934

DO936/DY936

有效像素

1024×1024

2048×2048

像元尺寸

13μm×13μm

13.5μm×13.5μm

满井容量

100,000e-

探测面尺寸

13.3mm×13.3mm

27.6mm×27.6mm

*低制冷温度

-100℃

-55℃

读出速度

5MHz

读出噪声

2.9e-

帧频

4.4fps

0.95fps

iKon SO 系列(DO系列)为不带铍窗,iKon SY 系列(DY 系列)为带铍窗。

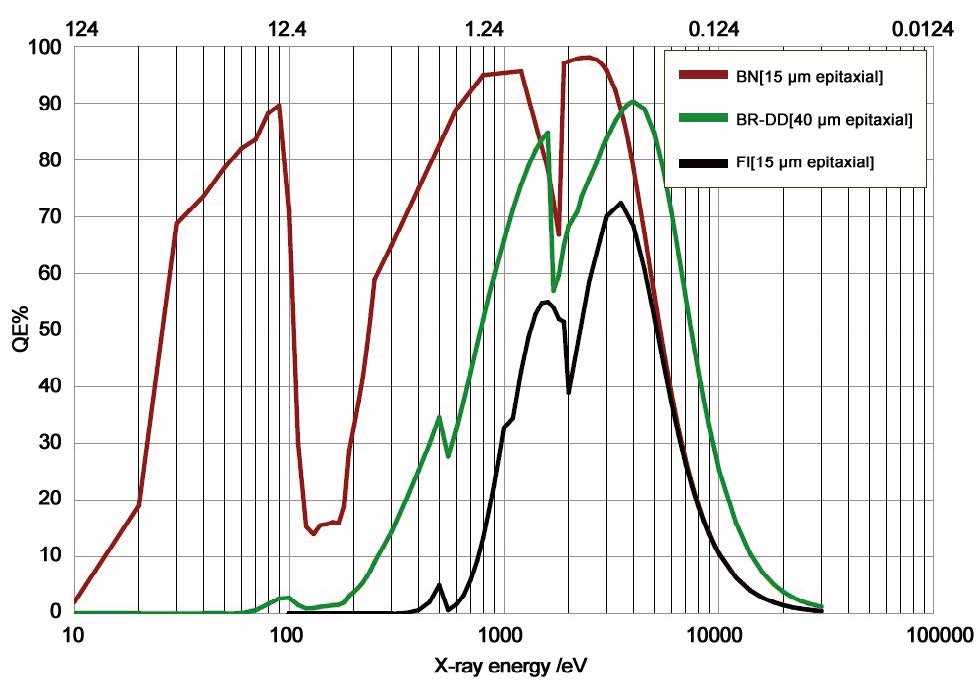

量子效率曲线
