CVI分束器

简  述:
分束镜 立方体分束器 分束器组件
品  牌:
美国 CVI
产品型号:
  • CVI
分束器通过波长,功率或偏振分离光束,通过90°反射并传输其余部分。选择分束器的关键是为应用找到正确的功率处理和光束位移组合。CVI 的平面和立方分光镜提供了各种涂层选项,利用光学粘合剂,光学接触等技术,以实现高功率处理。涂层选项包括偏振,激光线性非偏振,离子束溅射,宽带电介质和宽带混合涂层。每个分束器按照严格的规格制造,以确保光束质量,包括低光楔形,低透射波前误差以及高表面质量。其宽带AR(BBAR)涂层具有在非常宽的范围内和高损伤阈值(10J / cm2,20ns,20Hz,脉冲1064nm,1064nm 连续激光为1MW / cm2),平均反射率0.5%。支持定制精确尺寸,形状,波长或分割比例。

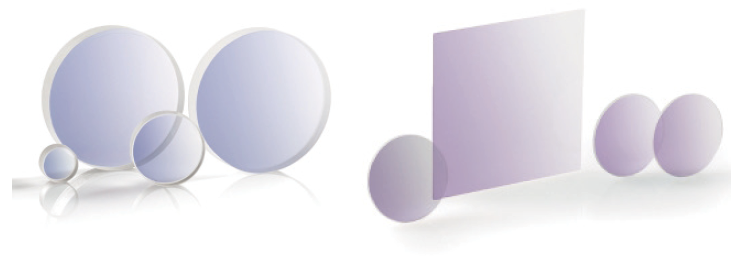

1)分束镜
非常适合对高能量的应用,提供光束位移,鬼光束和偏振灵敏度都在合适范围内的分束镜。
高激光损伤阈值、光束偏移量约为0.3× 厚度,背面镀增透膜以减少鬼光束反射。支持不同功率和波长的分离。镜片材料:N-BK7 和UVFS,通光孔径大于85%。其面形精度λ/10 at 633 nm,表面质量10-5,反射率Runp=50%±15%。50%-50% 分光,具体分光波长、功率参照不同的型号。

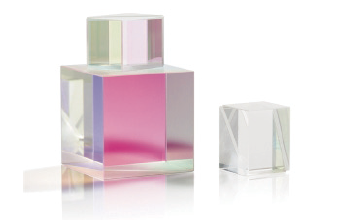

2)立方体分束器
通过接合界面避免了光束位移,但接口限制最大功率(如用环氧树脂用于接合)。鬼反射虽然减少,但仍然存在。具有无光束位移、易于安装、耐用和高激光损伤阈值的优点。可用于功率或偏振分离。通光孔径大于85%,表面质量20-10,不同型号涵盖波段266nm-2000nm。

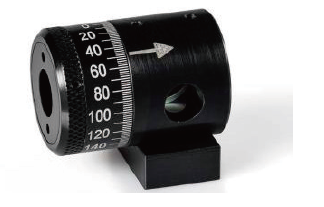

3)分束器组件
高能量连续可变分光器通过结合半波片和偏振分束器,以实现光束传输的可变衰减。透过率 = 1%-95%,高损伤阈值,能实现高功率激光精确控制。波长从266-1064nm,可用于Nd:YAG 激光器。反射率小于0.25%,损伤阈值:5J / cm2@1064nm。
