医用内窥镜拉曼光谱测试仪
简 述：
医用内窥镜拉曼光谱测试仪，采用了高光通量与高灵敏度透射式光栅光谱仪和专用医用拉曼探头，配合深制冷CCD，打造了临床外科手术中病变实时拉曼检测系统。
品 牌：
Zolix
产品型号：
- -
新闻
更多医用内窥镜拉曼光谱测试仪，采用了高光通量与高灵敏度透射式光栅光谱仪和专用医用拉曼探头，配合深制冷CCD，打造了临床外科手术中病变实时拉曼检测系统。
光栅衍射效率@532 光栅
系统内部采用卓立自主研发的Omni-iSpecT 光谱仪具有收光效率高、信噪比好等特点，与深度制冷的高灵敏度CCD探测器完美结合，为可见光和近红外波段的微弱光信号采集应用提供了最佳的解决方案。Omni-iSpecT 整体设计紧凑且光学元件固化封装，稳定性高，对于外界振动敏感度极低，不但适合科学研究，更加适合工业与恶劣环境下的现场应用。
系统采用医用专用拉曼探头，广泛适用于各种高灵敏需求，如消化道检测、开颅手术脑肿瘤检测，采用医用尼龙光纤包层和不锈钢探头封装， 除常规的2.1mm内窥镜探头外，可定制1.65,0.9mm 超细探头，用于动脉血栓的检测。

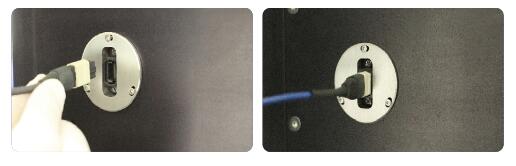

即插即用光纤接口，无需任何调节
内窥镜拉曼探头
探头直径2.1mm，长6.5mm，安装500um 焦距大F数微透镜，可直接进入内窥镜活检孔，配合内窥镜进行消化道肿瘤浅表拉曼信号的采集。
拉曼信号为多组信号平均值，去荧光背景，以及噪声处理

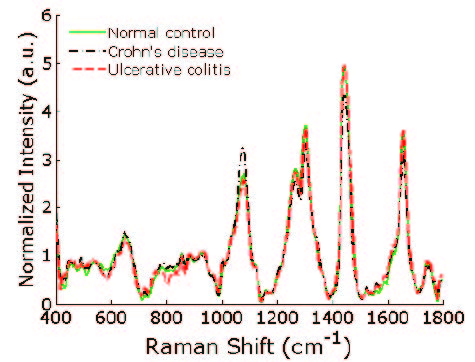

正常肠道组织，阶段性肠炎，溃疡性肠炎拉曼信号比对

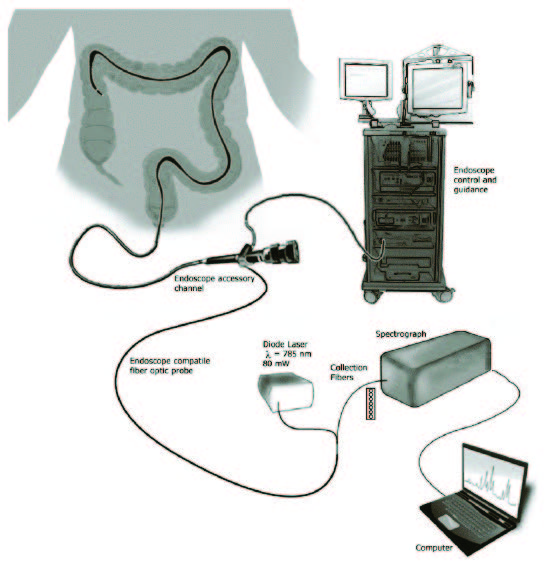

肠道拉曼内窥镜系统示意图
体外多功能拉曼探头

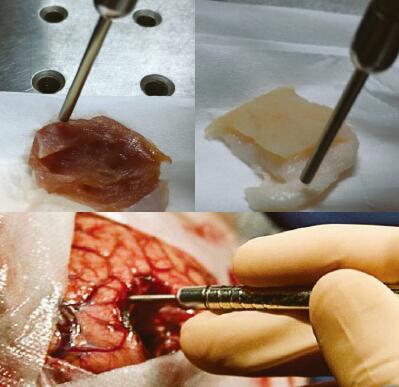

探头尖端2.1mm，安装500um焦距大F数微透镜，适用于皮肤，脑外科手术等临床探测。
多功能探头为体外探头，广泛用于神经外科，皮肤科，口腔科等检测。除拉曼以外，额外增加一进一出两根光纤，可用自发荧光谱（IFS）或漫反射谱（DS）辅助拉曼进行结果判定。
肌肉与脂肪的拉曼光谱差异

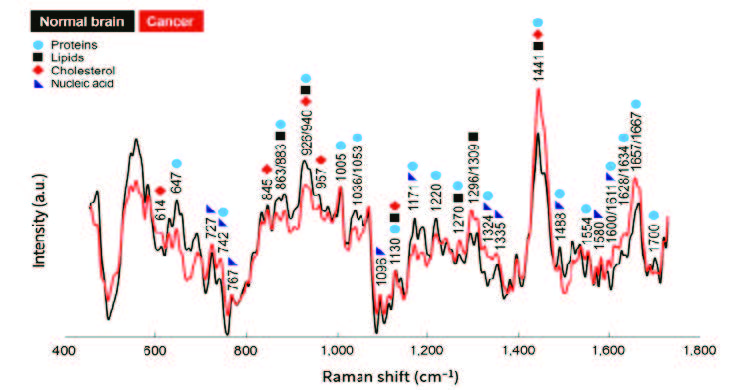

正常脑组织和脑肿瘤拉曼光谱的差异

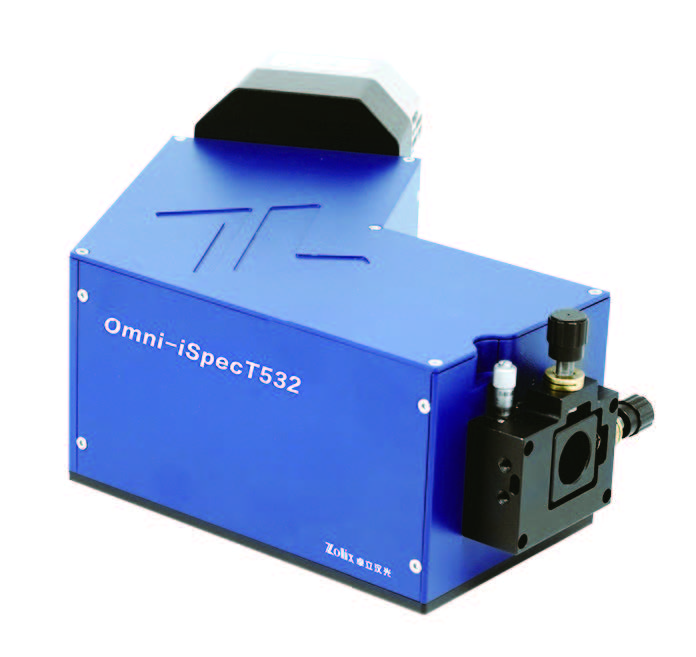

透射式成像光谱仪
主要技术特点
超高的光收集效率
F/# ：F/2.3
完美的光纤耦合能力：能够100% 收集NA0.22 光纤导入的光信号
超高的光通量
高透射VPH 光栅保证了高衍射效率，增透镀膜透镜确保了最大的通光效率，从而实现了可见或近红外最大的通光量
宽波段范围
大面阵CCD 相机实现的宽光谱采集范围
极高的衍射效率
VPH 光栅-- 具有平滑且极高的衍射效率

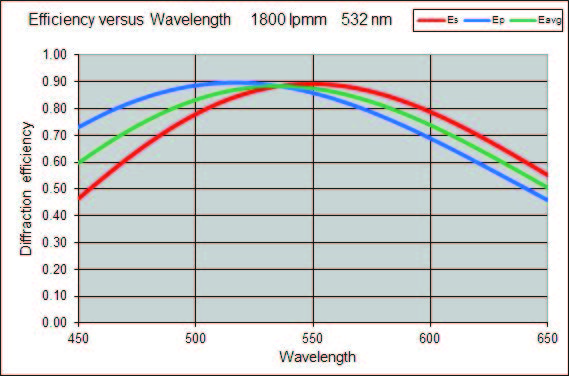

光栅衍射效率@532 光栅

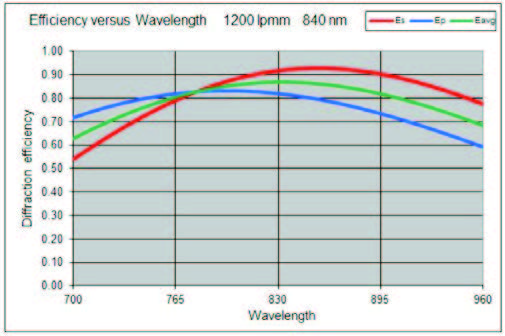

光栅衍射效率@785 光栅
紧凑坚固的设计
所有部件作为一个整体模块进行预调校，光路稳定，不会受到运输过程中的碰撞影响
高光谱分辨率
几乎完美的光谱成像质量
与传统的C-T 模式光谱仪相比，在30mm 像面上进行了出色的光学像差校正，获得了极佳的图像质量，从而获得了更好的空间分辨率和光谱分辨率，也保证了近轴多通道采集的最小串扰和拉曼偏移

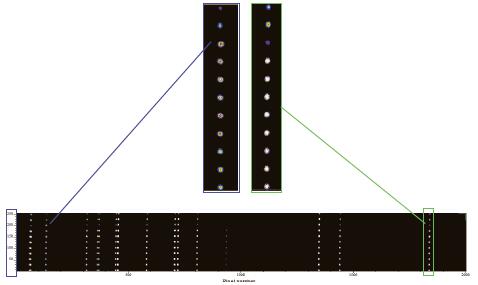

成像模式下的氖灯光谱
测试条件：20 芯光纤束 / 100μm 芯径
参数表
