北京卓立汉光仪器有限公司结合多年的拉曼光谱研发经验，面向气体检测领域全新推出了系列气体检测拉曼光谱解决方案。该系列产品通过对气体的拉曼光谱进行识别与分析，可实现快速响应，无损在线监测，定量分析等功能，在气体检测领域具有广阔的应用前景。
常规的气体检测技术中，傅里叶红外光谱分析仪有运动部件，稳定性较差，量程范围小，且不能检测同核双原子分子；气相色谱仪使用需要载气和色谱柱，水蒸气对测量影响大，且响应时间通常需要几分钟到几十分钟，需要专业技术人员操作；质谱分析仪价格昂贵，速度较慢，对异构体气体存在难以区分，操作复杂的问题；卓立汉光推出的气体检测拉曼光谱解决方案，采用分子指纹光谱技术，可以克服以上问题。
性能优势：
- 特异性强，可实现同位素标记识别
- 响应迅速，秒级反馈
- 无惧干扰，不受水气影响
- 操作简单，无需特殊耗材，无需专业技术人员维护
应用：
- 变电站油气老化检测；
- 石油录井气体检测；
- 新能源电池衰老测试
- 石油化工尾气检测；
- 钢铁冶炼或者高炉煤气检测

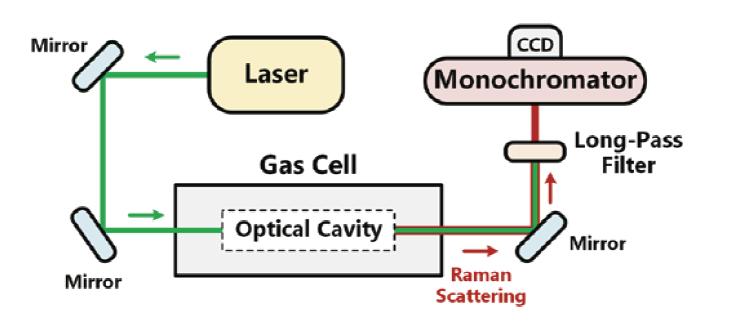

原理图：
硬件配置：
- 532nm 激光器，功率 1.5W，稳定性 <1% (4h RMS)
- VPH高通量透射成像光谱仪
- 深制冷高灵敏探测器
- 拉曼增强光路
- 气体腔
- 操作电脑
根据客户不同的使用场景，卓立推出不同气体腔解决方案，并可根据客户需求定制。

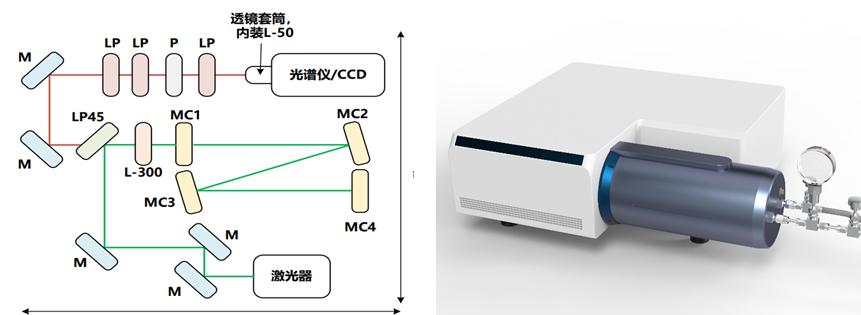

1、高压折返气体腔：适用于对灵敏度要求极高的客户
检测限
|
|
1大气压（ppm） |
10大气压（ppm） |
|
CO2 |
15 |
3 |
|
CO |
35 |
5 |
|
H2 |
12 |
3 |
|
CH4 |
5 |
<1 |
|
C2H6 |
8 |
1 |
|
N2 |
69 |
8 |
|
O2 |
69 |
8 |

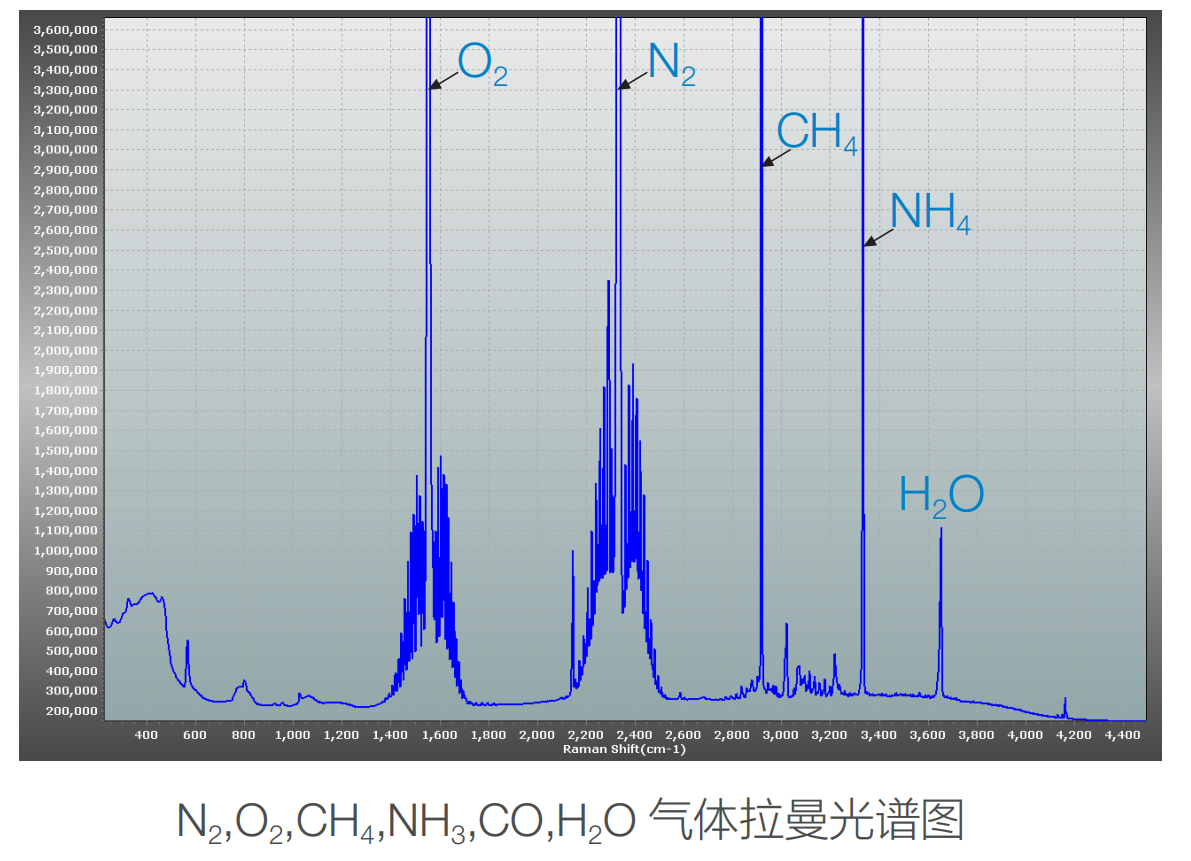

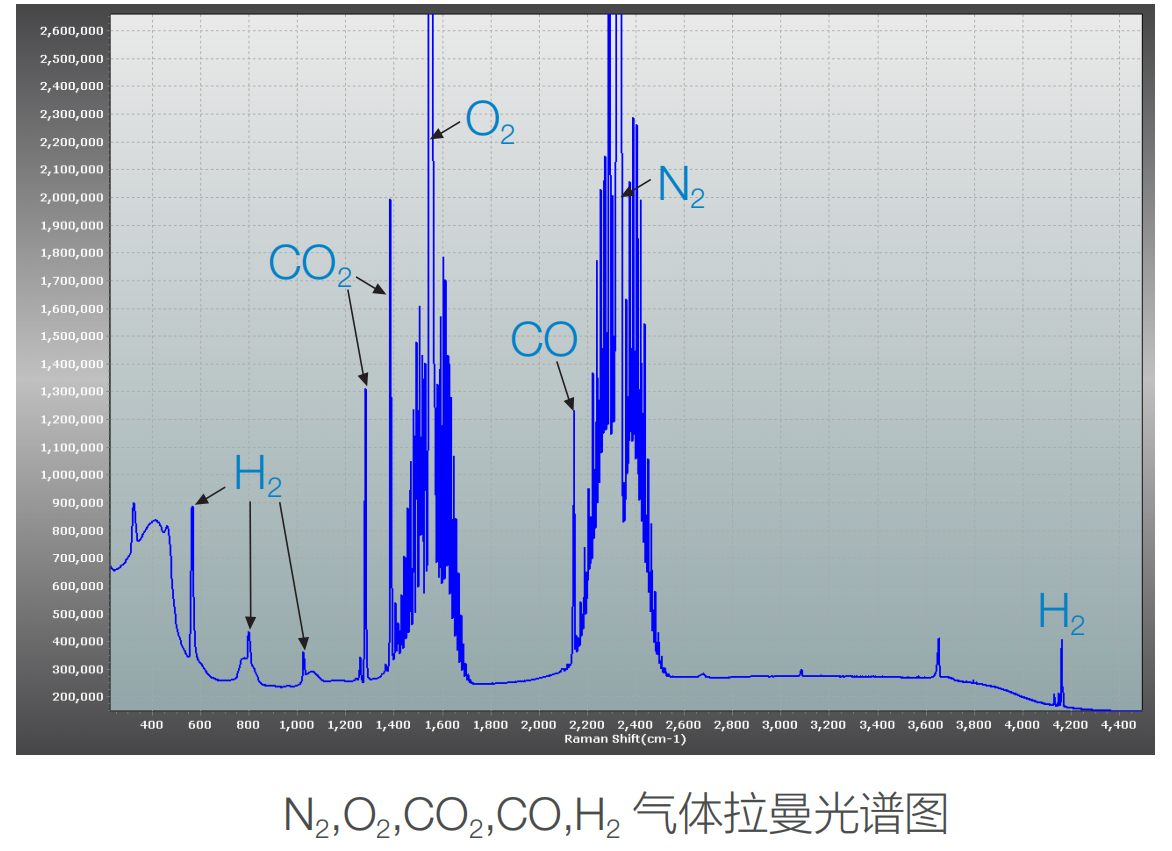

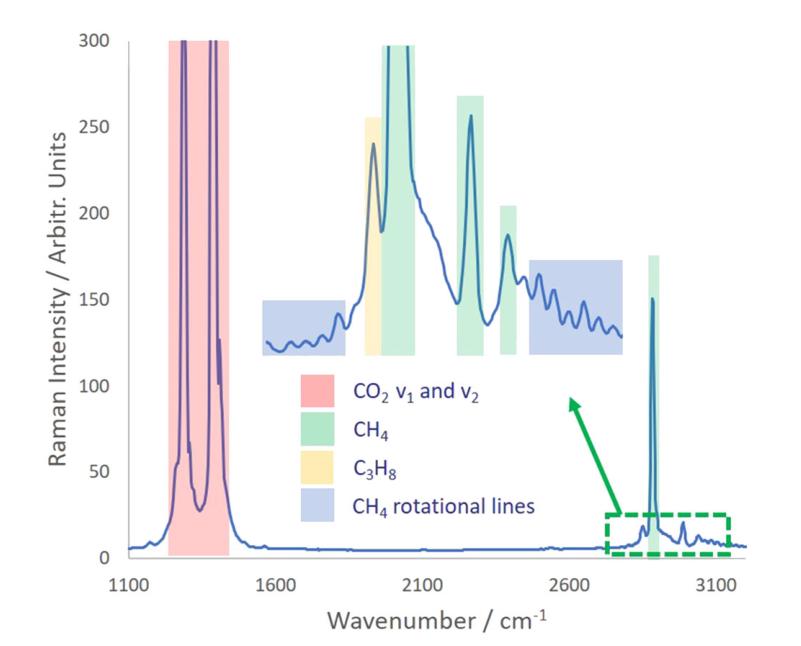

测试案例

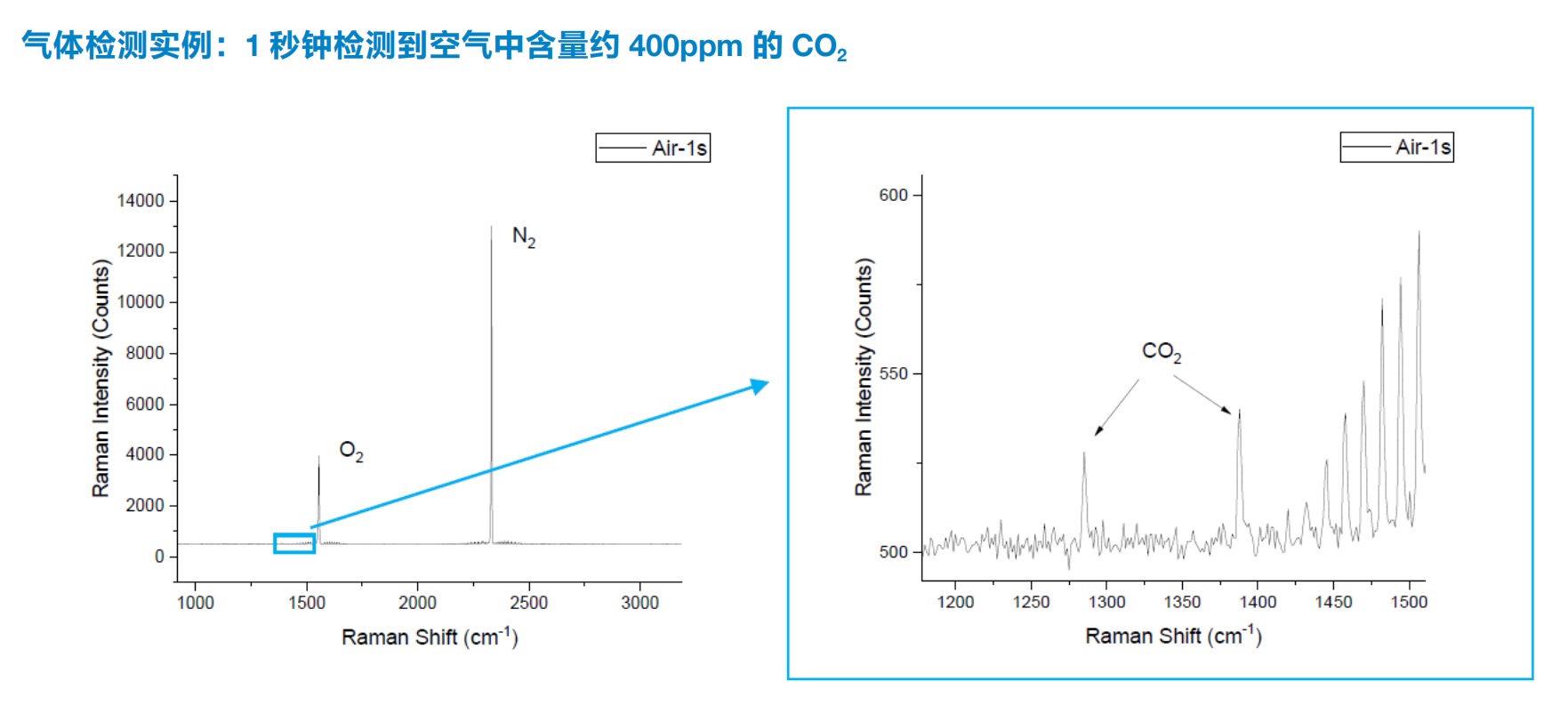

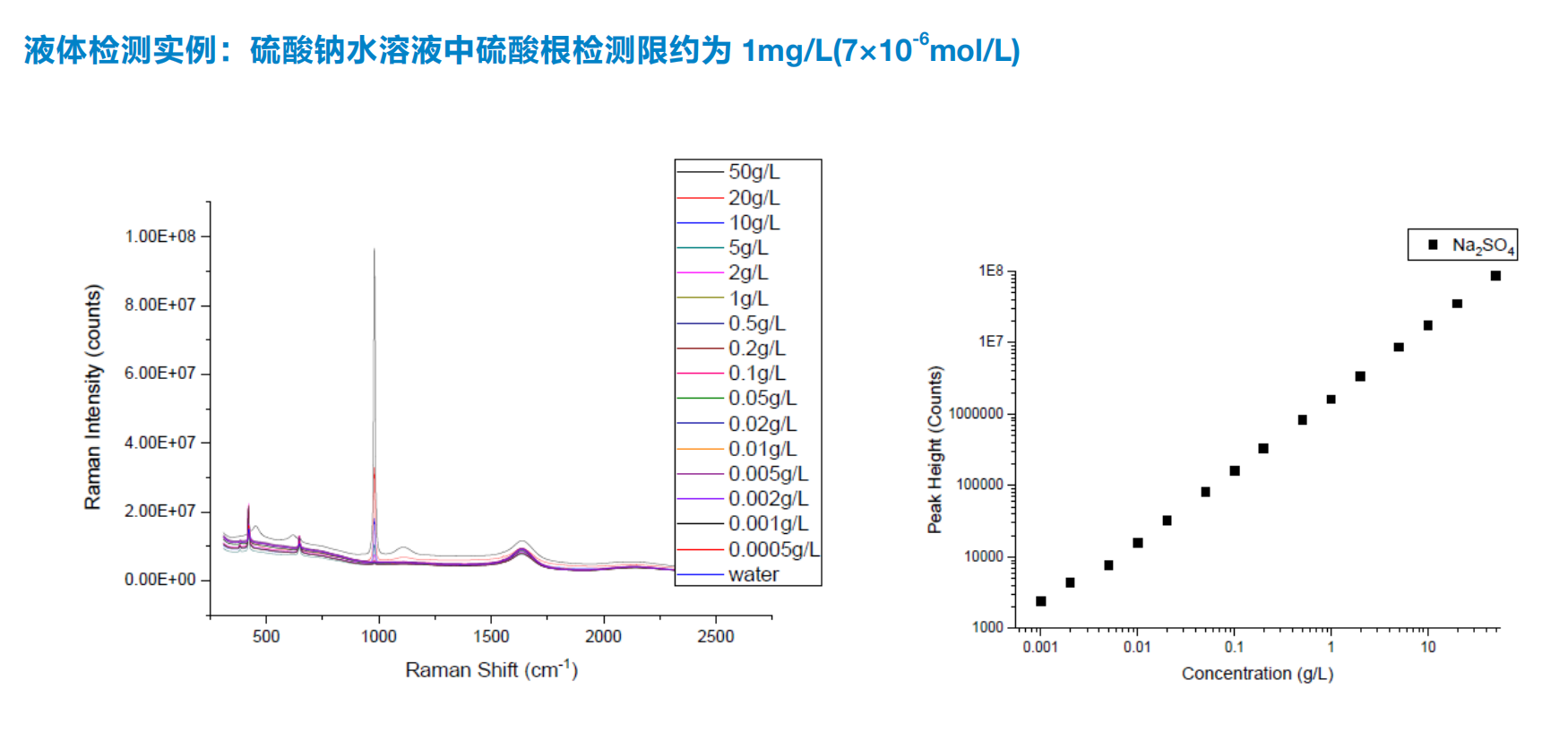

2、拉曼积分球：适用于气体、固体和液体测试且灵敏度要求不高的客户

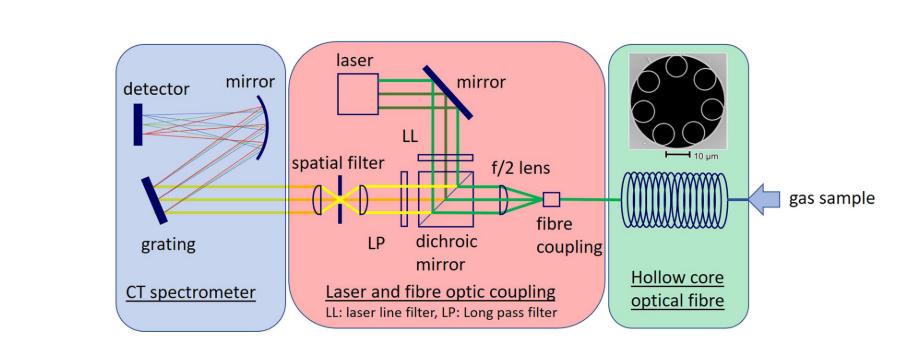

3、光子晶体光纤气体腔：要求响应极快的原位测试并且灵敏度要求不高的客户
备注：光子晶体光纤气体腔长度可定制化，系统检测限与定制需求相关，如需详细资料，欢迎咨询

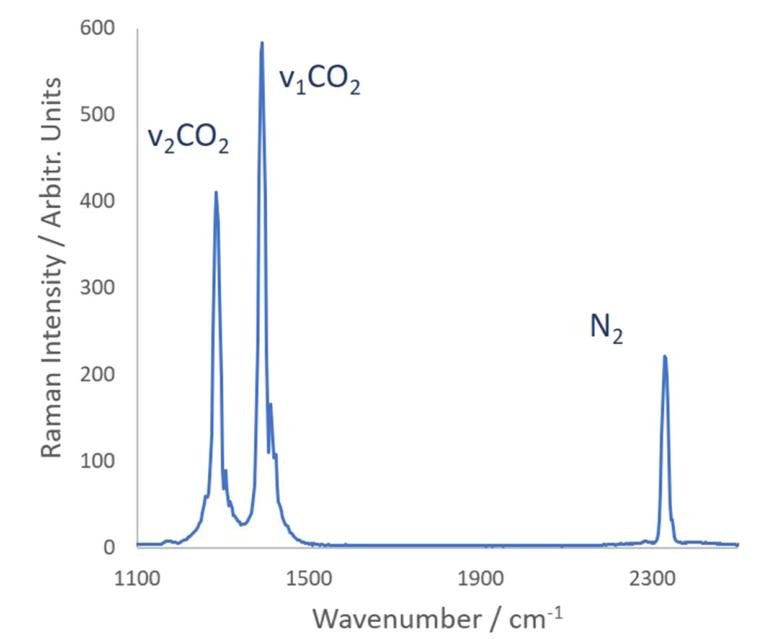

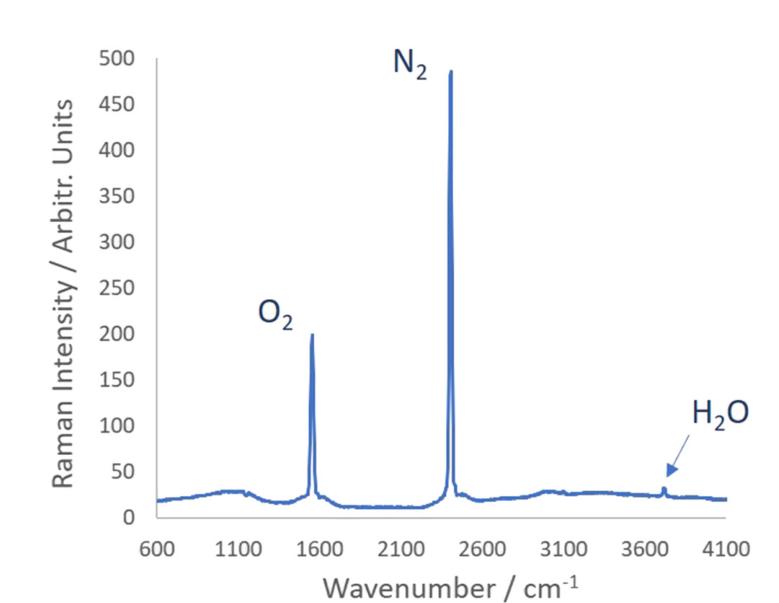

测试实例【1】
引用文献
[1] Brooks W S M, Partridge M, Davidson I A K, et al. Development of a gas‐phase Raman instrument using a hollow core anti‐resonant tubular fibre[J]. Journal of Raman Spectroscopy, 2021, 52(10): 1772-1782
