基于X射线成像方法的皮带无损检测方案

由于没有采用可靠的检测手段,我国煤矿几乎每天都在发生提升钢丝绳的断绳、断带事故。1995年晋城煤矿斜井钢丝绳断,人车冲底;1999年江苏徐州煤矿立井钢丝绳断,罐笼沉底,2003年甘肃华亭砚北煤矿,2005年长治经坊煤矿,2006年晋城寺河矿等都发生断带或多次断带。据《中国煤矿事故暨专家点评集》统计,煤矿提升钢丝绳的事故造成的影响,仅次于瓦斯与顶板事故,位居第三。
X射线线型扫描成像井下皮带检测是近期新兴的一种检测手段,与传统的电磁式的检测方式相比,它具有成像质量好、能够准确定位、图像直观化等无法比拟的优势。
一套典型的X射线线型扫描成像井下皮带检测系统由X射线源、X射线线阵探测系统、安装连接架以及图像处理软件组成。

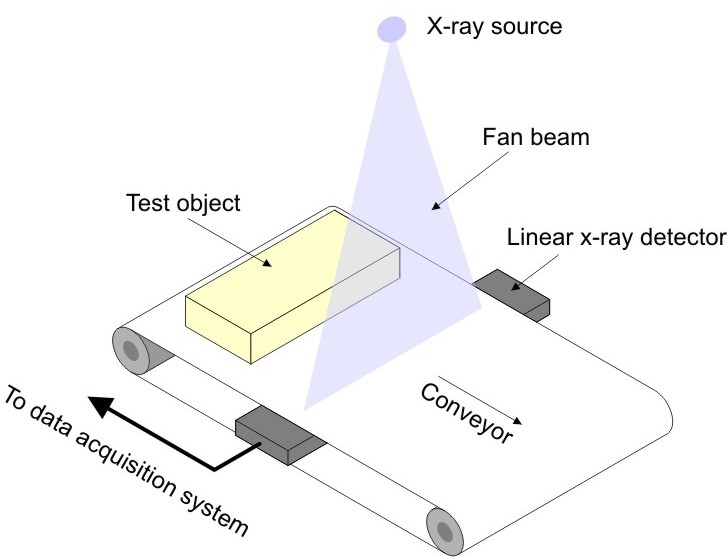

                                     X射线扫描成像原理图


我司代理的英国Sens-Tech XDAS系列X射线线阵探测系统采用国际先进技术,主要特点如下:

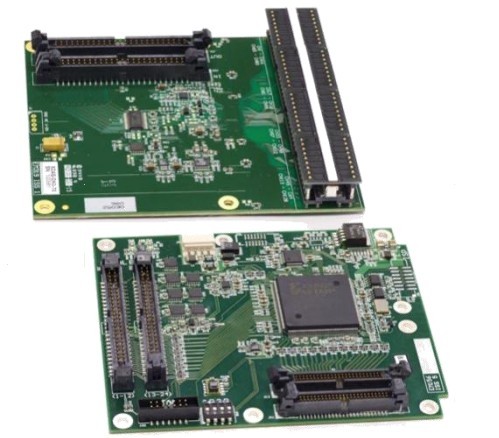

1、 XDAX V3系统由模拟板(DH)、数字板(SP)、接口板三部分组成,采用模块化设计。

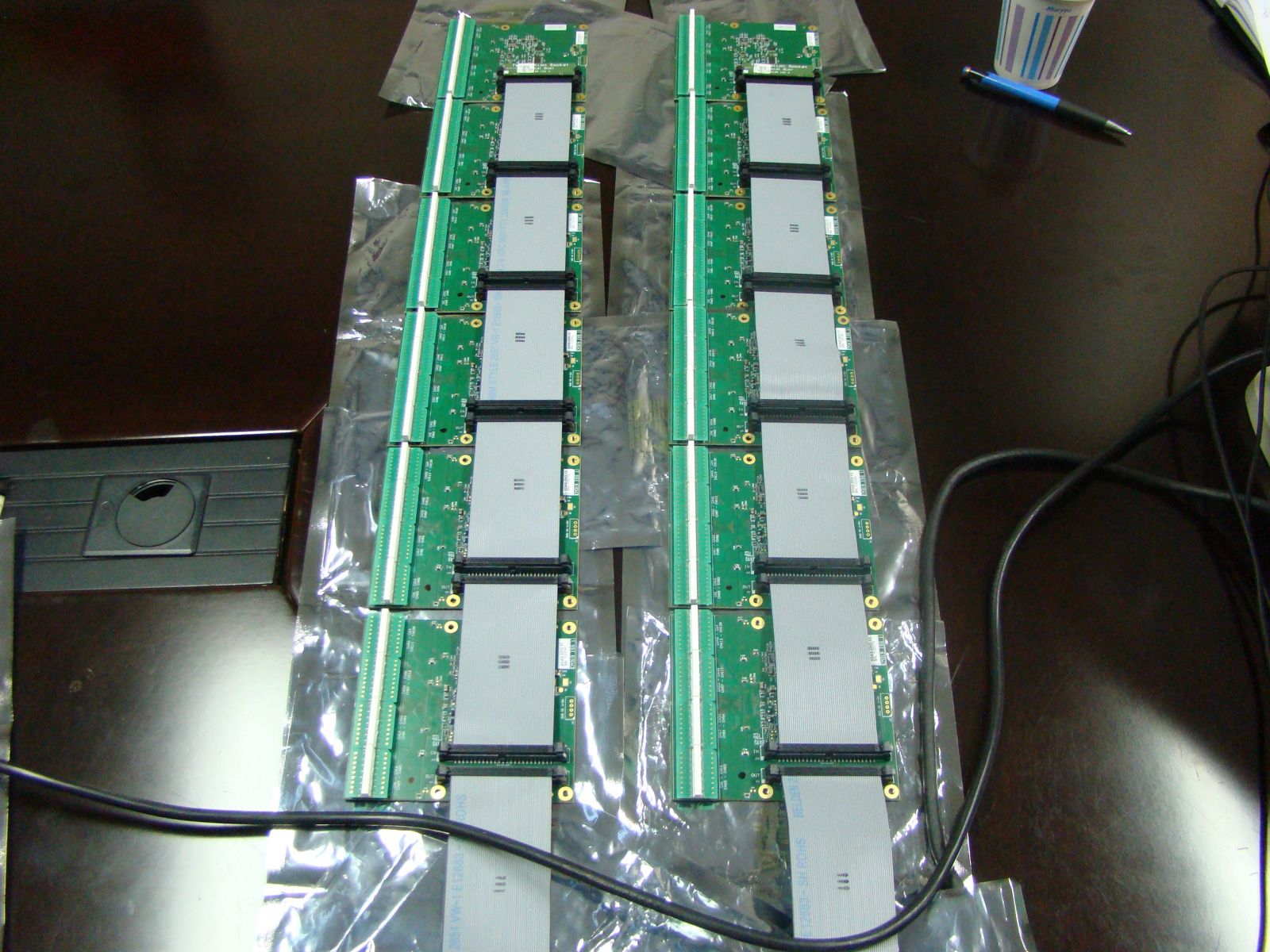

2、 DH板长度为10cm,用于信号采集,可任意拼接以适应不同长度皮带的探测需求,完全满足矿用皮带0.8m-2.4m的长度需求。

3、 ADC采用真16bit,相较14bit设备有更深的灰度等级,图像分辨能力更强。
4、 使用3MHz AD,检测速度快。以1.2m系统为例,探测器采用1.6mm间距,12块DH板,2块SP板,一块接口板,检测速度可达7.8m/s。检测速度与SP板的使用数量有关,SP板数量越多,检测速度越快。
5、 探测器使用背感光设计,相比传统前照式探测器,背感光设计动态范围更大,一致性更好。
6、 高度集成的模块化设计,抗干扰能力更强,信噪比更高,图像更清晰。
7、 每块探测器模块都可通过软件单独进行增益调节,有效解决扇束X光造成图像中间亮两边暗的现象。
8、 数据与每一个通道能够精确对应,方便通过软件分析准确抓去断带位置。
9、 探测系统采用低功耗设计,完全满足本安认证要求。
10、 USB、千兆以太网接口可选。
11、 千兆以太网设备可自定义IP地址,方便接入煤矿井下环网。

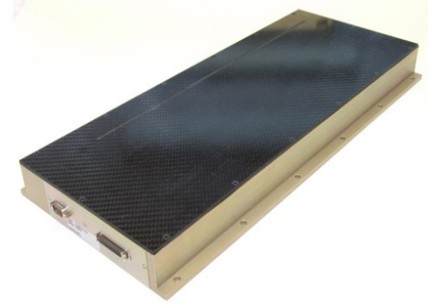

12、 带机壳LINX探测系统可选。

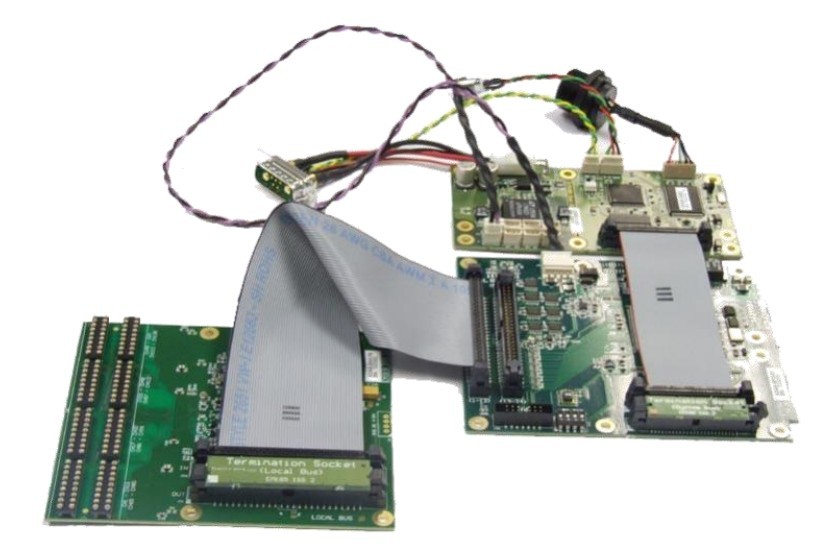

                        LINX                                                                            XDAS-V3

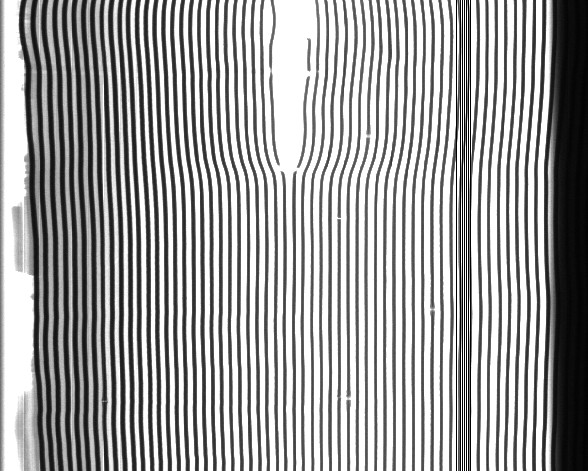

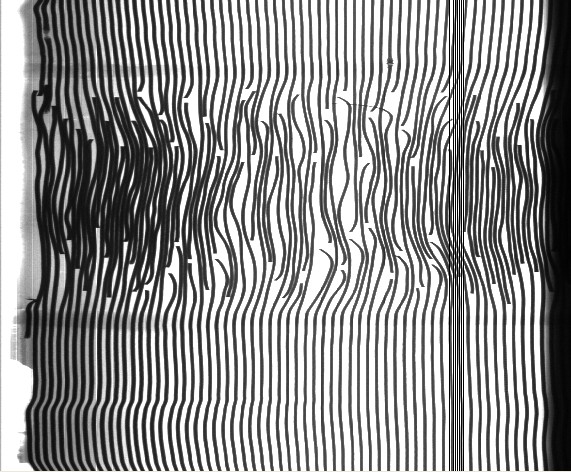

下图是采用我司的X射线线阵探测系统采集到皮带图像:


我公司在皮带检测领域拥有丰富的经验和广泛的市场占有率,是国内较早涉足皮带检测领域的探测系统供应商,如果您有皮带检测需求,请与我们联系,我们的产品和经验定能让您做出优质价廉的产品。
