光频梳与高稳定性、低噪声激光器
光学频率梳是指在频域包括一系列分立的、等频率间距的谱线的宽谱光源。光学频率梳可以通过不同的途径产生，但自John L. Hall 与 Theodor W. Hänsch 采用锁模激光产生光频梳的突破进展以后才愈加引人注目。Hall和Hänsch以此贡献获得2005年诺贝尔奖。光频梳可用于频率计量[1]，精密光谱[2]，距离测量[3]，通讯[4]等等领域。
一台光频梳可以认为是一把频率测量的标尺。如果“梳齿”（每个分立谱线的频率）的频率已知，就可以用拍频的方法来测量其他的频率。拍频信号的频率是梳齿频率与未知频率之间的差。当需要测量很宽范围内的未知频率时，光频梳需要较大的带宽，也即“较长的尺”。

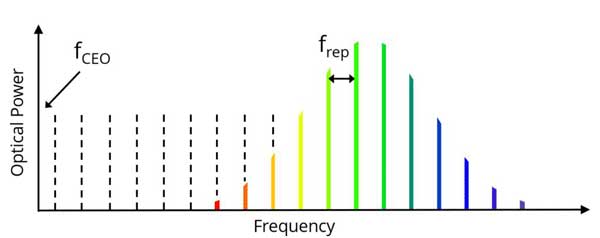

飞秒锁模激光器是产生宽带光频梳的最适合设备。锁模激光器的频谱包括系列分立的谱线，相邻谱线之间的频率差等于锁模振荡器的重复频率(frep). 一台锁模飞秒激光器天然就是一台光频梳，具备数纳米～数十纳米的谱宽；通过强非线性光学作用，例如高度非线性的光纤 (HNLF)，光梳的谱宽更可以进一步扩展。这种技术可以产生“倍频程”光谱，即光谱中最高频率分量至少是最低频率分量的二倍.

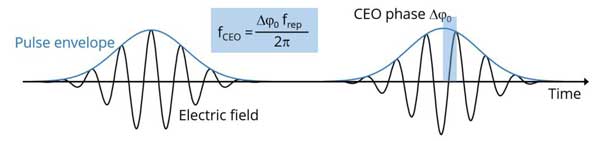

如果激光脉冲 — 不仅仅是脉冲包络，也包括电场— 序列是严格周期性的，所有的梳齿频率就会简单的等于激光器重频的整数倍。在实际的振荡器中，电场相对于包络通常有一个漂移。相邻脉冲之间，载波包络的峰值与电场峰值之间的相移的差被称为载波包络漂移 (CEO). 在频域，表现为梳齿频率与“零位”，即重复频率整数倍之间的差值，称为载波包络漂移频率 (fCEO) . 如果“重复频率” frep 及“载波包络漂移频率” fCEO 已知，则所有梳齿频率都可确定知道。
光频梳的噪声对于精密测量的重要性不言而喻. 光频梳的噪声可源自机械振动，泵浦光起伏或各种不同的量子过程，如输出耦合的随机性以及增益介质自发辐射等等. 不同梳齿的噪声是部分相关的，如镜片振动的噪声；但是存在一定水平的非相干噪声. 更为麻烦的是frep 和 fCEO的噪声也是部分相干的，但取决于噪声源，相干程度有所不同 [5]. 典型的，为了进行超精密测量， frep 以及 fCEO 都需要稳定. fCEO 可以通过一个反馈系统加以稳定，该反馈系统的误差信号来自于基频-倍频( f-2f) 干涉仪 [6, 7]. 光频梳的稳定控制可能非常烦杂，故采用一台尽可能低噪声的锁模激光器来构建光梳是非常重要的。
一台光频梳可以认为是一把频率测量的标尺。如果“梳齿”（每个分立谱线的频率）的频率已知，就可以用拍频的方法来测量其他的频率。拍频信号的频率是梳齿频率与未知频率之间的差。当需要测量很宽范围内的未知频率时，光频梳需要较大的带宽，也即“较长的尺”。
飞秒锁模激光器是产生宽带光频梳的最适合设备。锁模激光器的频谱包括系列分立的谱线，相邻谱线之间的频率差等于锁模振荡器的重复频率(frep). 一台锁模飞秒激光器天然就是一台光频梳，具备数纳米～数十纳米的谱宽；通过强非线性光学作用，例如高度非线性的光纤 (HNLF)，光梳的谱宽更可以进一步扩展。这种技术可以产生“倍频程”光谱，即光谱中最高频率分量至少是最低频率分量的二倍.
如果激光脉冲 — 不仅仅是脉冲包络，也包括电场— 序列是严格周期性的，所有的梳齿频率就会简单的等于激光器重频的整数倍。在实际的振荡器中，电场相对于包络通常有一个漂移。相邻脉冲之间，载波包络的峰值与电场峰值之间的相移的差被称为载波包络漂移 (CEO). 在频域，表现为梳齿频率与“零位”，即重复频率整数倍之间的差值，称为载波包络漂移频率 (fCEO) . 如果“重复频率” frep 及“载波包络漂移频率” fCEO 已知，则所有梳齿频率都可确定知道。
光频梳的噪声对于精密测量的重要性不言而喻. 光频梳的噪声可源自机械振动，泵浦光起伏或各种不同的量子过程，如输出耦合的随机性以及增益介质自发辐射等等. 不同梳齿的噪声是部分相关的，如镜片振动的噪声；但是存在一定水平的非相干噪声. 更为麻烦的是frep 和 fCEO的噪声也是部分相干的，但取决于噪声源，相干程度有所不同 [5]. 典型的，为了进行超精密测量， frep 以及 fCEO 都需要稳定. fCEO 可以通过一个反馈系统加以稳定，该反馈系统的误差信号来自于基频-倍频( f-2f) 干涉仪 [6, 7]. 光频梳的稳定控制可能非常烦杂，故采用一台尽可能低噪声的锁模激光器来构建光梳是非常重要的。
Menhir Photonics 的价值
MENHIR-1550系列是工业级的、1550nm中心波长锁模激光器，可提供200MHz - 2.5GHz重频。针对需要较大齿间距（齿间距 = 激光器重复频率）的应用，MENHIR的高重频振荡器是理想选择。同时，位于通讯C波段的中心波长，使得MENHIR激光器可以直接用于通讯应用，也可在其他应用中大量采用稳定可靠、成本优越的光通讯器件.

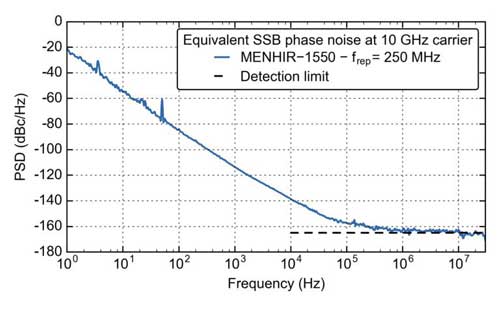

Menhir Photonics 具备极低位相噪声和极高可靠度。图1展示了250MHz重复频率的MenHIR-1550 自由运转时的典型位相噪声。相位噪声在10GHz载波（40阶谐波）上测量。噪声本底给出的累积时间抖动上限越为500as（阿秒）。
Menhir Photonics 具备极低位相噪声和极高可靠度。图1展示了250MHz重复频率的MenHIR-1550 自由运转时的典型位相噪声。相位噪声在10GHz载波（40阶谐波）上测量。噪声本底给出的累积时间抖动上限越为500as（阿秒）。

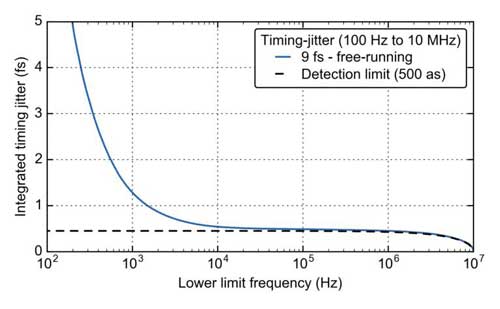

Fig 1.: (上) 在10GHz谐波上测量250MHz重频的MENHIR-1550激光器的位相噪声功率谱；（下）同一台激光器的10MHz起累积时间抖动.
MENHIR激光器可提供调节带宽>50kHz的快速重频精调选件，用于与其他装置的重频或位相锁定。同时可提供泵浦电流的快速调制选件。
MENHIR-1550 系列采用工业级的质量和环境适应性设计，经历严苛的振动、冲击以及其他外部干扰的测试（可包括宇航相关标准的测试）。针对空间有限的应用场合，可提供定制的小尺寸版本。
千锤百炼，稳如磐石
[1] T. Udem et al., “Absolute optical frequency measurement of the cesium D-1 line with a mode-locked laser”, Phys. Rev. Lett. 82 (18), 3568 (1999)
[2] N. Picqué and T. W. Hänsch, “Frequency comb spectroscopy”, Nature Photon. 13, 146 (2019)
[3] T. R. Schibli et al., “Displacement metrology with sub-pm resolution in air based on a fs-comb wavelength synthesizer”, Opt. Express 14 (13), 5984 (2006)
[4] P. Marin-Palomo et al., “Microresonator-based solitons for massively parallel coherent optical communications”, Nature 546, 274 (2017)
[5] R. Paschotta et al., “Optical phase noise and carrier–envelope offset noise of mode-locked lasers”, Appl. Phys. B 82 (2), 265 (2006)
[6] H. R. Telle et al., “Carrier–envelope offset phase control: a novel concept for absolute optical frequency measurement and ultrashort pulse generation”, Appl. Phys. B 69, 327 (1999)
[7] . D. J. Jones et al., “Carrier–envelope phase control of femtosecond mode-locked lasers and direct optical frequency synthesis”, Science 288, 635 (2000)
MENHIR激光器可提供调节带宽>50kHz的快速重频精调选件，用于与其他装置的重频或位相锁定。同时可提供泵浦电流的快速调制选件。
MENHIR-1550 系列采用工业级的质量和环境适应性设计，经历严苛的振动、冲击以及其他外部干扰的测试（可包括宇航相关标准的测试）。针对空间有限的应用场合，可提供定制的小尺寸版本。
千锤百炼，稳如磐石
[1] T. Udem et al., “Absolute optical frequency measurement of the cesium D-1 line with a mode-locked laser”, Phys. Rev. Lett. 82 (18), 3568 (1999)
[2] N. Picqué and T. W. Hänsch, “Frequency comb spectroscopy”, Nature Photon. 13, 146 (2019)
[3] T. R. Schibli et al., “Displacement metrology with sub-pm resolution in air based on a fs-comb wavelength synthesizer”, Opt. Express 14 (13), 5984 (2006)
[4] P. Marin-Palomo et al., “Microresonator-based solitons for massively parallel coherent optical communications”, Nature 546, 274 (2017)
[5] R. Paschotta et al., “Optical phase noise and carrier–envelope offset noise of mode-locked lasers”, Appl. Phys. B 82 (2), 265 (2006)
[6] H. R. Telle et al., “Carrier–envelope offset phase control: a novel concept for absolute optical frequency measurement and ultrashort pulse generation”, Appl. Phys. B 69, 327 (1999)
[7] . D. J. Jones et al., “Carrier–envelope phase control of femtosecond mode-locked lasers and direct optical frequency synthesis”, Science 288, 635 (2000)
