PR930 成像色度计
简 述：
随着产品测试变得越来越复杂，所要求的测量数据也越来越多，*终导致需要更长的测试时间。PR-930成像色度计是科研级别的，它能提供高分辨率，快速2D成像光度和色度测试方案，能缩短测试时间，降低光学测试的成本，它的出现对光色测量领域具有很高的价值。
品 牌：
美国 Photo Research
产品型号：
- PR930
新闻
更多随着产品测试变得越来越复杂，所要求的测量数据也越来越多，*终导致需要更长的测试时间。PR-930成像色度计是科研级别的，它能提供高分辨率，快速2D成像光度和色度测试方案，能缩短测试时间，降低光学测试的成本，它的出现对光色测量领域具有很高的价值。
镜头选型
硬件
低噪声，TE制冷探测器 快速切换滤光片轮
USB2.0接口 高品质物镜（可定制镜头）
测试参数
亮度（平均亮度，*小亮度，*大亮度） CIE1931x,y CIE 1976 u’,v’ 对比度
相关色温（CCT） L*a*b/L*u*v/△E 主波长
软件
PR-930的系统软件是VideoWin3 PRO，独特的软件设计，即使针对*复杂的分析测试，也能很快速的完成。同时，我们也针对汽车和航空航天领域开发了新的功能，以满足实际需求，
例如：
根据AOR位置自动测出亮度和色度的平均值
自动测试字符3个点的平均值
伪彩色显示亮度，快速识别一致性趋势
自动判定色度测试Pass/Fail，软件自动决定Go/No Go.
自定义测试报告的输出格式
Find Shapes/标定基准点
软件可自动查找测试样品的发光区域，并通过VideoWin软件的“Find Shapes”功能计算每个发光字符的平均亮度和色度，大大的减少了测试时间。在下图的例子中，在所找到的形状的平均亮度是AOR的5倍。
VideoWin可以定义样品A的基准点，当更换为样品和改变AOR的相对于基准位置δ，所有测试样本的位置会有相同的增量。
自动3点字符平均
汽车和航空航天应用通常需要获取一个字母数字字符的亮度，VideoWin会自动处理三个区域，测量字符三个预定义的亮度，并计算其平均值。
伪彩色显示
用不同颜色代表不同的亮度范围，能瞬间确定基于用户定义区域的样本性能。
自动Pass/Fail测试
用VideoWin，Pass/Fail环境可以建成一个数字报告，添加到每次AOR的定义中，或者从磁盘中加载AOR，这也是数字报告的一部分。
定制报告

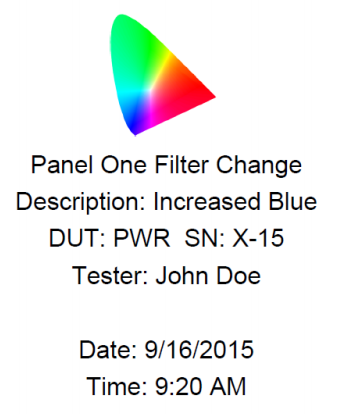

测试完成后，VideoWin可以创建定制报告记录测试结果，保存为PDF格式。根据屏幕上显示的内容，记录包括所拍摄的图像，数据表格，Pass/Fail的信息和1931 CIE图显示的测量点的色度数据。
规格
低噪声，TE制冷探测器 快速切换滤光片轮
USB2.0接口 高品质物镜（可定制镜头）
测试参数
亮度（平均亮度，*小亮度，*大亮度） CIE1931x,y CIE 1976 u’,v’ 对比度
相关色温（CCT） L*a*b/L*u*v/△E 主波长
软件
PR-930的系统软件是VideoWin3 PRO，独特的软件设计，即使针对*复杂的分析测试，也能很快速的完成。同时，我们也针对汽车和航空航天领域开发了新的功能，以满足实际需求，
例如：
根据AOR位置自动测出亮度和色度的平均值
自动测试字符3个点的平均值
伪彩色显示亮度，快速识别一致性趋势
自动判定色度测试Pass/Fail，软件自动决定Go/No Go.
自定义测试报告的输出格式
Find Shapes/标定基准点
软件可自动查找测试样品的发光区域，并通过VideoWin软件的“Find Shapes”功能计算每个发光字符的平均亮度和色度，大大的减少了测试时间。在下图的例子中，在所找到的形状的平均亮度是AOR的5倍。
VideoWin可以定义样品A的基准点，当更换为样品和改变AOR的相对于基准位置δ，所有测试样本的位置会有相同的增量。
自动3点字符平均
汽车和航空航天应用通常需要获取一个字母数字字符的亮度，VideoWin会自动处理三个区域，测量字符三个预定义的亮度，并计算其平均值。
伪彩色显示
用不同颜色代表不同的亮度范围，能瞬间确定基于用户定义区域的样本性能。
自动Pass/Fail测试
用VideoWin，Pass/Fail环境可以建成一个数字报告，添加到每次AOR的定义中，或者从磁盘中加载AOR，这也是数字报告的一部分。
定制报告
测试完成后，VideoWin可以创建定制报告记录测试结果，保存为PDF格式。根据屏幕上显示的内容，记录包括所拍摄的图像，数据表格，Pass/Fail的信息和1931 CIE图显示的测量点的色度数据。
规格
| 技术规格 | TRU8 |
| CCD类型 | 隔行制冷 |
| CCD动态范围 | 12bit |
| 分辨率 | 8百万像素（3,296*2,472） |
| 像素尺寸（*低分辨率） | 5.5*5.5μm |
| *小测量尺寸 | 27.5*27.5μm（使用5*5的相机像素） |
| FOV（@1:1的放大镜头） | 18.13*13.59mm |
| 亮度范围 | 0.005~500cd/m2（ND-1~ND-3滤光片可用于高亮度测试） |
| 亮度精度（@A光源） | ±2%（@>0.05cd/m2），±3%（@0.005-0.05cd/m2） |
| 亮度精度（测量样品） | ±1%（@>0.05cd/m2），±2%（@0.005-0.05cd/m2） |
| 亮度重复性（@A光源） | ≥0.2%（@>0.05cd/m2），≥1%（@0.005-0.05cd/m2） |
| 色度精度（@A光源） | ±0.0015 CIE x,y（@>0.05cd/m2）， ±0.005 CIE x,y（@0.005-0.05cd/m2） |
| 色度精度（测量样品） | ±0.0015 CIE x,y（@>0.05cd/m2）， ±0.005 CIE x,y（@0.005-0.05cd/m2） |
| 色度重复性 | ±0.001 CIE x,y（@>0.05cd/m2）， ±0.003 CIE x,y（@0.005-0.05cd/m2） |
| 接口 | USB 2.0 |
| 电源功耗 | 12V，3.8A（45.6W） |
| 电源 | 100-240VAC 50-60Hz |
| 重量 | 3.77 kg |
| 操作温度 | 5°-30° 无凝结 |
镜头选型
| 工作距离（m） | *小分辨率（mm） | FOV(m) |
| MS-60 | fL=60mm | f/2.8 |
| 0.12 | 0.0055 | 0.0181*0.0136 |
| 0.5 | 0.0403 | 0.1329*0.0997 |
| 2 | 0.1778 | 0.5861*0.4396 |
| 5 | 0.4528 | 1.493*1.119 |
| 20 | 1.8278 | 6.025*4.518 |
| 50 | 4.5778 | 15.09*11.32 |
| MS-28 | fL=28mm | f/2.8 |
| 0.2 | 0.0338 | 0.1114*0.0835 |
| 0.5 | 0.0927 | 0.3056*0.2292 |
| 2 | 0.3874 | 1.276*0.9575 |
| 5 | 0.9766 | 3.219*2.414 |
| 20 | 3.923 | 12.93*9.698 |
| 50 | 9.816 | 32.35*24.27 |
