2轴激光扫描振镜
- MOVIA
- Versia 2D
- Lightning II 2D
Novanta公司旗下的英国Cambridge Technology的提供高精度激光振镜扫描头，其2D系列振镜包含三个系列：
-MOVIA紧凑型振镜扫描头
-Versia 2D高级多用途振镜扫描头
- Lightning II 2D旗舰高精度高速振镜扫描头

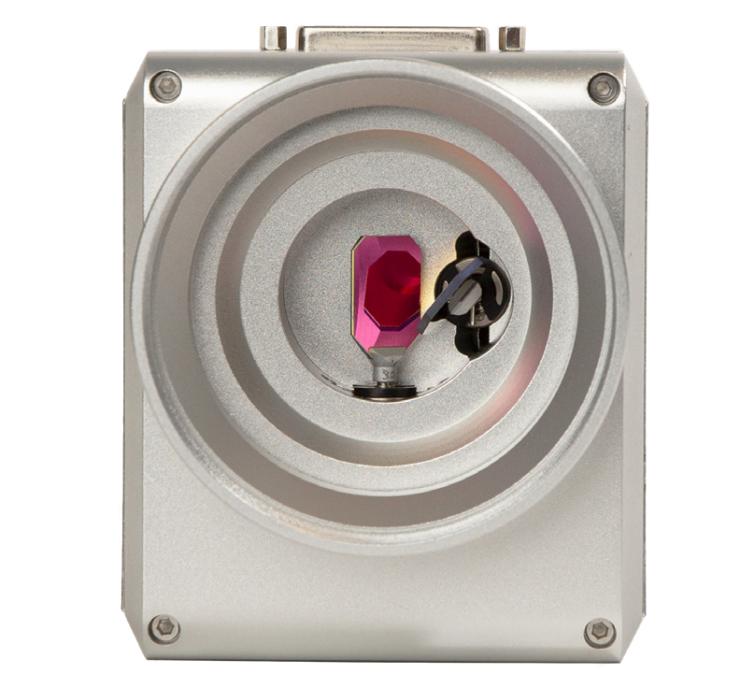

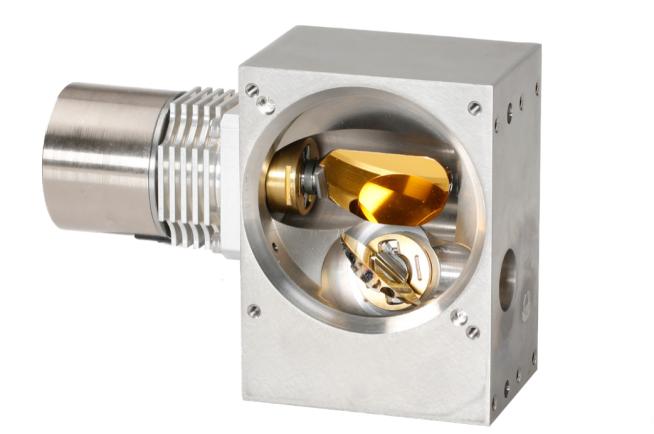

MOVIA紧凑型振镜扫描头
MOVIA紧凑型振镜扫描头突出优点是经济，稳定和高效，其紧凑型的结构非常适合于诸如激光打标，激光微加工等多种应用
|
规格 |
MOVIA-2D-10 mm |
|
镜片通光孔径 |
10mm |
|
扫描类型 |
矢量扫描 |
|
扫描角度 |
±20° |
|
光束位移 |
12.05 mm |
|
步进响应时间(全角度1%) |
<210μs |
|
常规打标速度 |
3m/s （使用160mm F-Theta镜头） |
|
常规定位速度 |
16m/s |
|
重复精度 |
<3.5 μrad |
|
跟随误差 |
<130μs |
|
线性度 |
>99.9%（在20°扫描范围内） |
|
波长选项+最大功率 |
CO₂激光 :9.2-10.6μm最高125W；光纤激光：1040-1090nm最高125W |
|
绿光：532nm|请与厂家确认 紫外：353-357nm|请与厂家确认 |
|
|
增益误差 |
<5 mrad |
|
零点漂移 |
<5 mrad |
|
长时间漂移 |
<100 μrad |
|
长时间比例漂移 |
<150 ppm （30分钟预热后，24小时运行，单轴） |
|
温度偏差漂移 |
<20 urad/*c |
|
温度比例漂移 |
<20 ppm/℃ |
|
指令比特率 |
16位 |
|
通信接口 |
XY2-100 |
|
IP等级 |
IP50 |
|
电源需求 |
±15V,3A RMS |
|
工作温度 |
15°℃-35*℃ |
|
重量(近似值) |
1.5kg |
|
尺 寸 ( L x W x H） |
114mmx94mmx86mm |

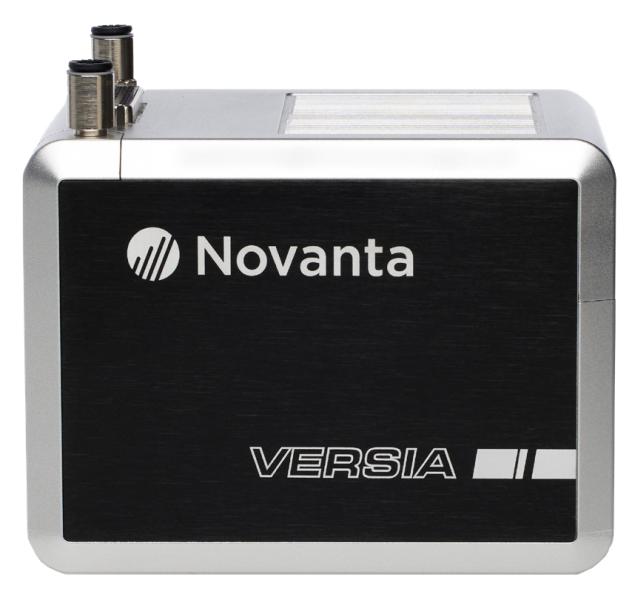

Versia 2D高级多用途振镜扫描头
Versia高级多用途振扫描头采用了双向通信协议，可适配模拟控制卡或数字式控制卡，可适配更大孔径，更高激光功率，可对指定应用单独优化。
|
规格 |
Versia-2D-14 mm |
|
镜片通光孔径 |
14mm |
|
扫描类型 |
矢量扫描 |
|
扫描角度 |
±21° |
|
重复精度 |
<2 μrad |
|
长时间漂移 |
<25 μrad |
|
长时间比例漂移 |
<40 ppm （30分钟预热后，24小时运行，单轴） |
|
温度偏差漂移 |
<10 urad//℃ |
|
温度比例漂移 |
<10 ppm/℃ |
|
波长选项+最大功率 |
CO₂激光 :9.2-10.6μm最高200W；光纤激光：1040-1090nm最高200W |
|
绿光：532nm|请与厂家确认 紫外：353-357nm|请与厂家确认 |
|
|
指令比特率 |
16 bit(XY2-100); 20 bit (NVL-100) |
|
通信接口 |
XY2-100； NVL-100 |
|
IP 等级 |
IP54 |
|
电源需求 |
48V,5A RMS |
|
工作温度 |
15°℃-40 ℃ |
|
重量(近似值) |
2.12kg |
|
尺 寸 ( L x W x H） |
99mmx99mmx132.20mm |
|
优化举例 |
激光微加工-OLED面板 |
|
步进响应时间(全角度1%) |
400μs |
|
最大速度 |
> 80rad/s |
|
循迹误差 |
<230μs |

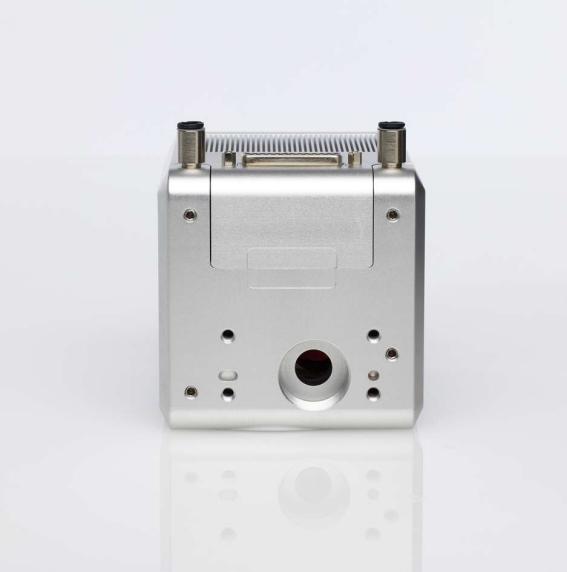

Lightning II 2D旗舰高精度高速振镜扫描头
Lightning II即“闪电2代”是我们的旗舰数字驱动激光扫描头，同时具备快速，高精度和长时间稳定工作的优点。是钻通孔，增材制造，微加工等应用的理想工具。
Lightning II参数指标：
|
型号:Lightning II 2D |
14 mm |
20 mm |
25 mm |
30 mm |
|
镜片通光孔径 |
14 mm |
20 mm |
25 mm |
30 mm |
|
扫描角度 |
±22° |
±20° |
±17° |
±20° |
|
步进响应时间 |
0.36 ms |
0.37 ms |
0.36 ms |
0.55 ms |
|
常规工作速度 |
50 rad/s |
50 rad/s |
50 rad/s |
50 rad/s |
|
波长选项 |
355nm/532nm/1030-1080nm/9.4-10.6μm;宽带:350nm-12μm |
|||
|
重复性 |
<1 μrad |
|||
|
抖动 |
<1 μrad |
|||
|
长时间漂移 |
10 μrad |
|||
|
温度漂移 |
2 μrad/℃ |
|||
|
线性度 |
99.9% |
|||
|
定位分辨率 |
24-bit |
|||
|
数字通讯接口 |
GSBus or XY2-100 |
|||
|
状态信号反馈 |
Status Signals Position Acknowledge,System Ready |
|||
|
指令分辨率 |
24-bit(GSB)or 16-bit(XY2-100) |
|||
|
水冷温度 |
20.0 ℃±2.5℃ |
|||
|
冷却水需求 |
蒸馏水，含缓蚀剂，如Optishield Plus或同等产品 |
|||
|
电源需求 |
+15V to +48V DC,3A RMS each,6A peak |
|||
|
工作温度 |
15°℃ to 35℃ |
|||
增材制造 激光微加工
