微区光电流及微区光谱测试平台

简  述:
Tuotuo 科技TTT-03微区光电流及微区光谱测试平台采用独特的模块化光学、机械、探测器及软件设计理念,搭载多波长/多品种激光光源、电流-电压测试仪表、光谱仪、高精度平移台以及集中控制软件,实现材料器件的微区光电响应测试及扫描成像、电致发光/光致发光等多种光谱探测、发光寿命探测等功能。
品  牌:
新加坡 TuoTuo
产品型号:
  • -
微区光电流及微区光谱测试平台
Tuotuo 科技TTT-03微区光电流及微区光谱测试平台采用独特的模块化光学、机械、探测器及软件设计理念,搭载多波长/多品种激光光源、电流-电压测试仪表、光谱仪、高精度平移台以及集中控制软件,实现材料器件的微区光电响应测试及扫描成像、电致发光/光致发光等多种光谱探测、发光寿命探测等功能。

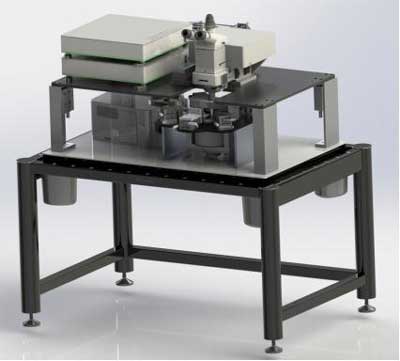

系统构成
 成像系统

- 研究级正置或倒置显微镜
- 可配置各波段、各种灵敏度相机
- 锥光观测装置,轻松准直
- 紫外-可见--红外多种物镜


 激光及光源
- 高稳定激光合束器可容纳多达8台激光器,电动切换
- 深紫外 - 远红外全兼容
- 自动偏振、强度控制
- 支持飞秒~纳秒脉冲激光
- 支持超连续谱、灯室等宽谱光源


 样品台
    - 高负载、高精度X-Y平移台
- 直流、RF探针支持
- 低温/变温支持
- 外加电磁场支持


 测试
- 电学测试(光电流,I-V)
- 明暗场成像
- 发射光谱
- 各向异性测量
- TCSPC寿命测量及成像
- ......


增强款微区光电流/光谱系统


功能与配置
显微及成像功能  研究级正置、倒置显微镜
 支持明暗场成像
 电致发光成像、光致发光成像
 双光子/多光子荧光成像
 二次谐波成像
 可选配工业观察相机、高灵敏度科研级CCD相机及EMCCD相机等
 可选配近红外/ 中远红外成像相机
 支持标准物镜、长工作距离物镜、紫外/红外物镜
光源  266nm - 2μm波长,可同时配置8路光源,软件切换
 可支持2μm - 12μm 中红外光源
 可支持飞秒振荡器、放大器、OPA、皮秒、纳秒激光器等脉冲光源
 可扩展脉冲LED光源
 可支持灯室、超连续谱、ASE、SLD等宽带光源
 全自动偏振控制
 全自动衰减控制
光电流测试  微区分辨率:500nm
 扫描分辨率:50nm
 扫描定位精度:±100nm
 扫描行程:最大100mm
 激发波长:取决于所选配光源
 全自动扫描测试
光谱测试  兼容主流掌上光谱仪及科研级高灵敏度光栅光谱仪
 PL光谱、反射光谱、单颗粒散射光谱测试
 TCSPC荧光寿命测试及扫描成像
扩展  低温样品室
 偏置电磁场
测试示例

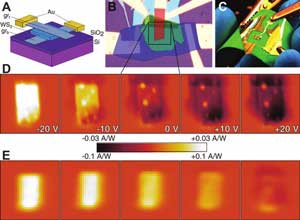

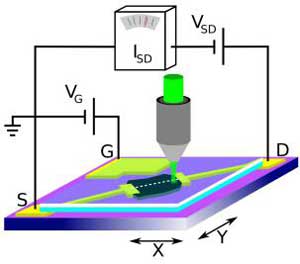

半导体器件微区光电流扫描成像

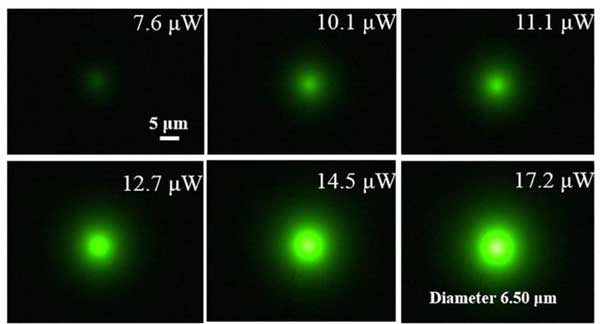

钙钛矿PL成像

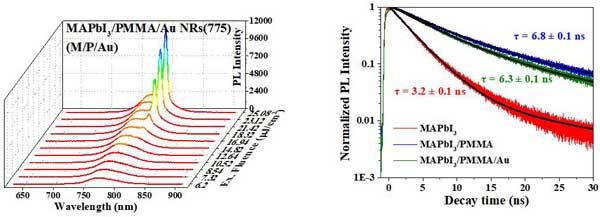

MAPbI3体系强度相关PL光谱及PL寿命

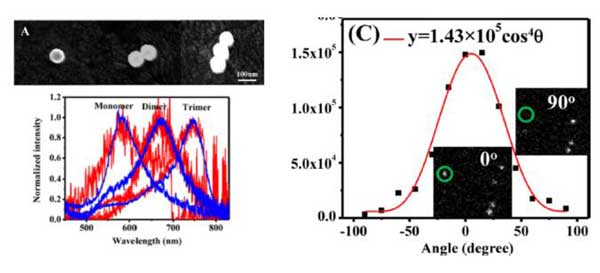

金纳米颗粒单颗粒双光子荧光光谱(左)  金纳米颗粒偏振敏感双光子荧光(右)
