以TDLAS应用介绍美国Bristol公司771系列激光频谱分析仪

TDLAS可调谐半导体激光吸收光谱是Tunable Diode Laser Absorption Spectroscopy的简称,主要是利用可调谐半导体激光器的窄线宽和波长随注入电流改变的特性实现对分子的单个或几个距离很近很难分辨的吸收线进行测量。在气体检测应用上,具备高灵敏度,高选择性,可以实现实时动态测量,可以实现多组分测量,且TDLAS容易系统集成,实现在线工业检测。所以近十年TDLAS技术无论在科研应用和商业市场上都有了迅猛的发展。

本文以TDLAS应用举例介绍美国Bristol Instruments公司771系列激光频谱分析仪可用于准确于快速的评测TDLAS系统中的可调谐激光器。

激光频谱测试界面实例

一 .快速准确的评估激光器的当前调谐波长与边模抑制比:

图一.不同气体组分的吸收峰

如图1所示,每种气体组分均具备丰富的气体吸收峰,且不同气体组分的吸收峰光谱带会有一定程度的靠近甚至交叉,因此需要我们利用窄线宽可调谐激光器,把激光器的输出波长精确的调谐到待测气体组分的吸收峰,且尽量保证任何其他气体组分在此激光输出附近没有吸收峰,从而尽可能的提升并保证待测气体检测灵敏度与待测气体浓度检测的选择性与准确度。

图二. SMSR边模抑制比

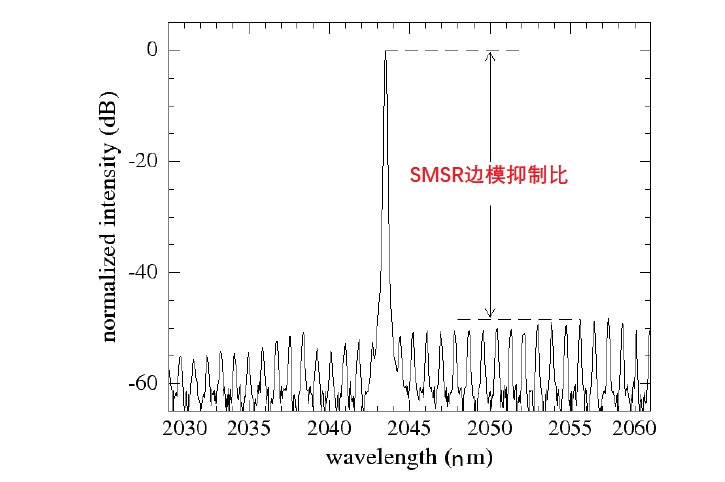

如图2所示,一个足够优秀的激光具备很高的SMSR边模抑制比,本例激光的边模强度大致是激光主模输出强度的-48dB;足以保证实际应用环境下边模输出下对应的其他环境气体吸收不至于影响到待测气体吸收测试的准确度。

图三. 771A-NIR激光频谱分析仪实测图

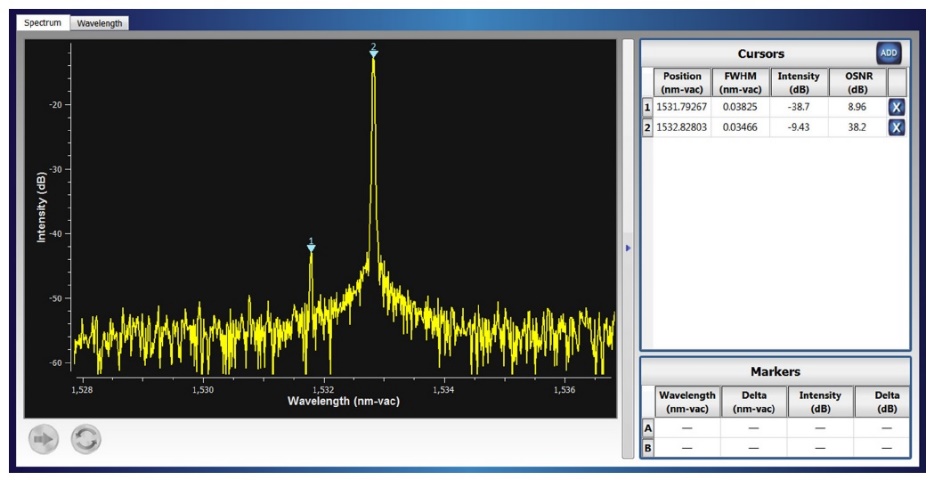

  如图三所示,771A-NIR激光频谱分析仪实测图,测试到一台不足够优秀的分布反馈激光器含有一个稍强的旁带边模,测试数据如下:



波长

线宽

强度

强度差

主模

1532.82803 nm

0.03466 nm

-9.43dB



最强边模1

1531.79267 nm

0.03825 nm

-38.7dB

-29.27dB

最强边模2

NA







实测数据解说:

771A-NIR激光频谱分析仪的0.01pm波长测试分辨率和0.2pm波长测试绝对准确度足以准确标定当前调谐波长,

被测激光器的主模输出1532.82803 nm;有一个边模波长在1531.79267 nm;与主模的强度差-29.27dB;一般性判定尚不足以影响到TDLAS测试准确度。如果科研人员或TDALS设备生产厂家精益求精的话,可以在气体吸收谱库内查询最强边模波长点处有无其他气体的吸收峰,万一待测混合气体正好有落在激光边模波长的吸收峰,可以进一步评估是否可能对主模峰吸收测试会产生可见的影响。

小结:771激光频谱分析的频谱测试功能界面特别适合于TDLAS研究者对激光器做评估以及TDLAS整机设备厂家的对激光光源做筛选与品质管理。

二.TDLAS可调谐激光波长调谐范围的测试

图五.可调谐激光调谐频段的测试

实测解说:

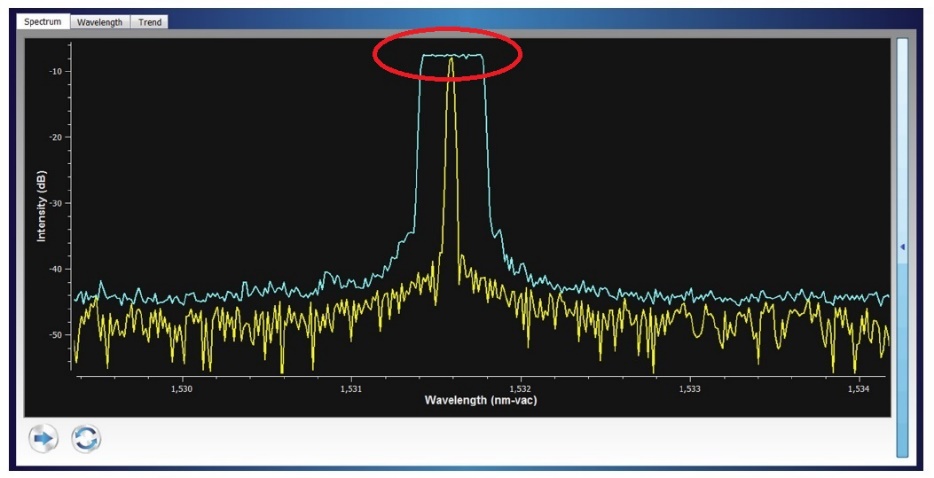

如图五所示,黄色谱线是最近一次采样的激光频谱,蓝色谱线为伴随着波长调谐做多次激光频谱测试的包络线,所以蓝色谱线的上沿平顶部分是分布反馈激光器在调变激光波长后扫描下的激光主模波长调谐的轨迹。无论对于科研用户还是系统整机制造厂家,都是一个直观评价可调谐激光调谐频段的操作界面。

771系列激光频谱分析仪其他特色

以上是以TDLAS可调谐半导体激光吸收光谱应用举例Bristol Instruments公司的771系列激光频谱分析仪的两个简介明快的软件子界面,在硬件特性上,771系列激光频谱分析仪还有其他的重要特色:

业内最宽的激光波长涵盖范围

对于TDLAS用可调谐激光评估测试而言,常用的激光器大致范围是700nm-3000nm;最常用的520-1700nm波段可以用771A-NIR一台设备即可涵盖; 如果需要拓展到中红外甚至远红外波段,可以选择增购一台IR波段比如771A-MIR用仅仅两台频谱分析仪即可涵盖可见光到远红外可用于TDLAS应用的所有FB激光,分布反馈激光器,外腔可调谐激光器,量子级联激光器的波长与频谱测试与分选工作。

型号

波长范围

最小输入功率

771A-VIS

375-1100nm

25nW-1.1uW

771A-NIR

520-1700nm

10nW-0.5nW

771A-NIR2

1-2.6 um

70nW-0.27uW

771A-IR

1-5 um

10nW-2.25uW

771A-MIR

1-12 um

10nW-13uW

方便的激光耦合方式

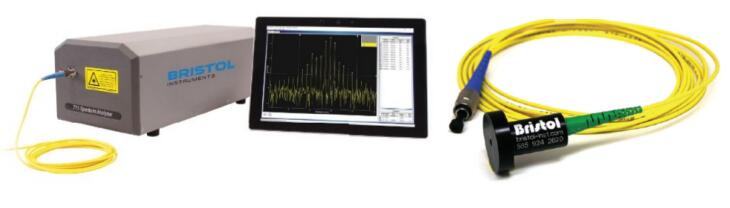

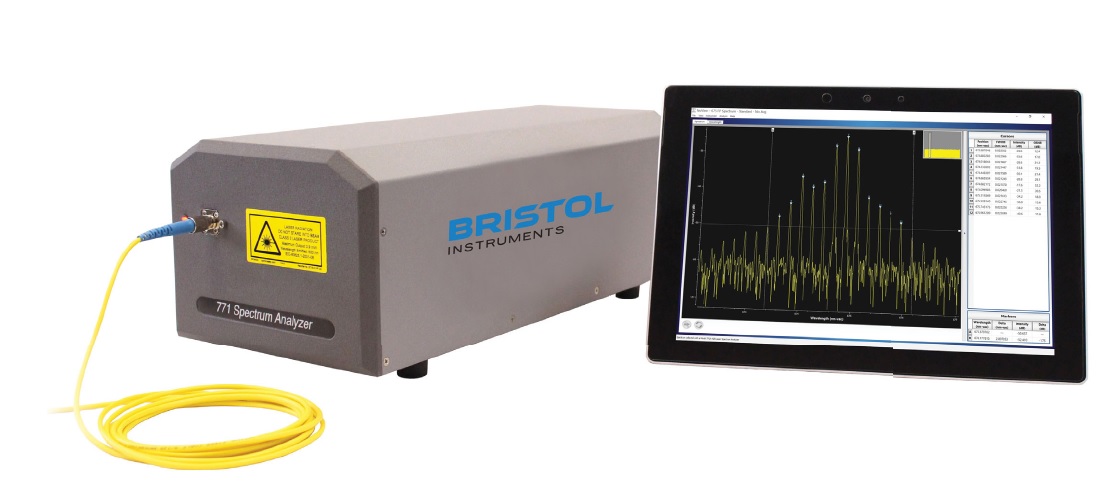

对于520-1700nm的近红外波段,771A-NIR激光频谱分析仪标准配备光纤耦合接口,用户可利用单模光纤方便的将待测激光耦合进771激光频谱分析仪,对于利用771A-NIR激光频谱分析仪做可调谐激光器拆选与品质管理的工业客户,建议考虑增加1带8的光开关附件适合大批量多批次日常检测。

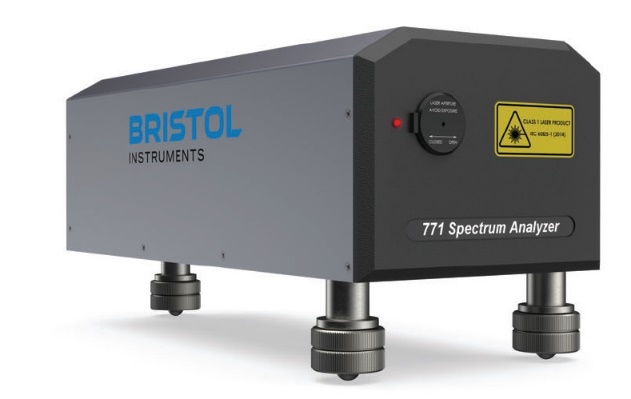

对于1-12um中远红外波段,可选用771A-IR或771A-MIR激光频谱分析仪,标准配置空间光耦合入口并内置可见光激光导引,方便客户将待测激光耦合进激光频谱分析仪。

内置实时校准激光器:

Brisltol的所有激光波长计和激光频谱分析仪均内置校准激光,在完全无人为

干预的条件下自动做实时波长校准,时刻保持最精准的状态。

没有激光干涉仪的FSR自由光谱区限制:

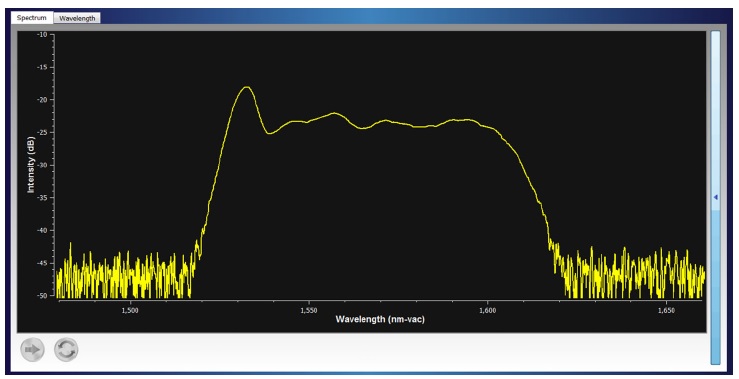

由于采用可快速傅里叶变换算法,771系列激光频谱分析仪没有激光干涉仪的FSR自由光谱区限制,换句话讲既可以测试窄线宽激光器,也可以测试带宽宽达百纳米的LED。

图6. 771A-NIR测试近红外宽带LED频谱

771系列激光频谱分析仪着力突出性价比的市场定位:

-771频谱分析仪做单次频谱分析测试需要2秒时间,对于激光频谱测试和激光器筛选与品质管理已经足够快速,如果需要PID实时反馈控制激光波长建议选用刷新率可高达1kHz的871系列激光波长计。

-771系列激光频谱分析仪比起光纤通信波段的光谱分析仪,其功能界面要简单很多,原因是在于厂家着力强调激光频谱分析,宽光谱范围与高分辨率这些最关键点。

总结:美国Bristol Instruments公司771系列激光频谱分析仪特点

采购两台设备即可涵盖520nm-1700nm和1um-12um的超宽光谱段,波长测量分辨率0.01pm,波长测量绝对准确度0.2pm,频谱分辨率4-8GHz。

可以同时做频带很宽的和多个频带的LD或LED频谱测试,适应面超广,单次频谱测试时间2秒,满足激光管检测,分选和品质管理需要自动实时校准,测试准确,操作简便,价格合理。

欲进一步了解,请联系先锋科技公司负责地区销售。
